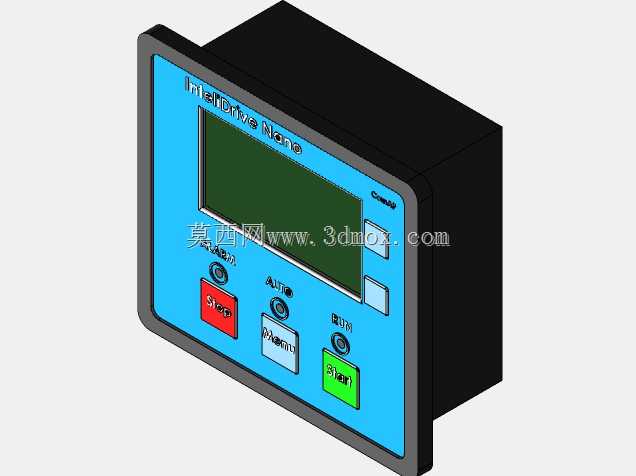

科迈ID-NANO发动机控制单元三维结构

这款嵌入式控制单元主要面向柴油发电机组、小型内燃机驱动设备的本地控制场景，在备用电源、分布式发电、小型工程动力机组的配套电控系统中应用广泛，承担机组运行状态监测、启停逻辑执行、运行模式切换、故障状态触发保护的核心作用，是整套动力系统的人机交互与逻辑执行核心节点。从结构设计来看，整体采用面板嵌入式安装形态，外壳主体为阻燃ABS注塑成型的黑色壳体，正面操作区域覆盖天蓝色操作面板，面板边缘做了凸起的防护边框，可避免现场安装、运维过程中误碰操作按键，同时能阻挡部分粉尘、溅水直接侵入按键缝隙，适配机房、野外临时电站等多场景的安装使用需求。面板布局遵循现场操作的人机工程逻辑，上方区域设置长条形液晶显示屏，可实时显示机组转速、水温、油压、运行时长、输出电压等核心运行参数，屏幕下方依次排布模式选择旋钮、手动/自动切换按键、急停按键、启动按键，不同功能按键采用红、蓝、绿差异化配色做功能区分，紧急停止按键采用红色凸起设计，在故障紧急状态下操作人员可快速触达触发停机，启动按键采用绿色标识对应开机动作，模式切换按键采用浅蓝配色与面板底色形成柔和区分，旋钮类部件做了防滑滚花处理，戴劳保手套操作时也能精准调节档位。安装边界方面，壳体后部为规整的长方体结构，适配标准电气柜面板开孔尺寸，后部预留接线端子排的安装空间，可直接对接机组的传感器线束、执行器驱动线束、电源输入线束，面板与柜体安装面之间预留密封胶条的安装槽位，安装后可达到基础的防护等级，避免柜体内部的粉尘、凝露侵入控制单元内部。建模过程中严格还原实物的装配间隙，按键与面板的配合间隙控制在0.2mm以内，旋钮与面板安装孔的同轴度公差符合注塑件的实际生产精度，屏幕区域做了略微下沉的设计，可避免现场擦拭、磕碰对显示屏表面造成划伤，壳体侧面预留散热筋结构，在控制单元长时间运行时可通过壳体自然散出内部电路的工作热量，无需额外加装散热风扇即可满足常规工况下的散热需求。在配套机组的选型适配中，这款控制单元可直接替换同尺寸规格的传统继电器控制模组，无需大幅改动原有柜体的开孔尺寸，降低老旧机组电控系统升级的改造成本，三维模型完整还原了所有外部操作部件的位置、外形尺寸与安装配合关系，可直接用于电气柜的布局干涉检查、操作工位的人机工程验证，也可作为发电机组三维装配演示中的电控部件素材使用。
