多槽式V型传动皮带轮结构设计

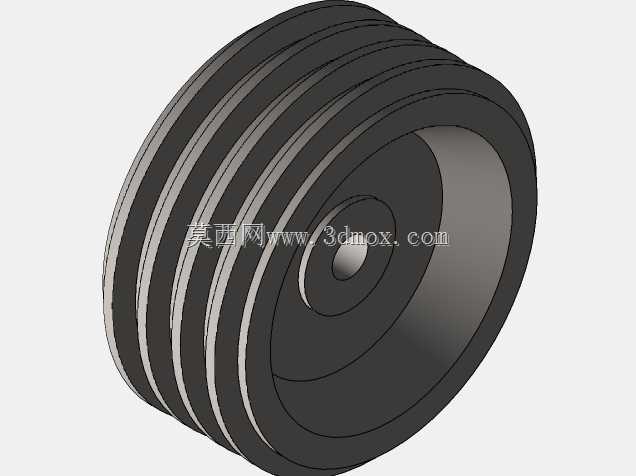

这款多槽带轮主要应用在中小功率的机械传动场景中，常见于轻工输送设备、小型机床辅机、农用加工机具的动力传递环节，作用是通过多根V带的配合，将动力源输出的扭矩平稳传递到从动端，相比单槽带轮，多槽结构能在相同轮径下传递更大的功率，同时降低单根皮带的负载，延长皮带的使用寿命。从结构设计来看，轮体外缘加工有多道等距分布的梯形环槽，槽型角度匹配标准V带的截面尺寸，槽与槽之间的凸起轮缘做了圆角过渡处理，避免皮带运行时出现割边、异常磨损的问题；轮体中心设计有阶梯式安装轴孔，小孔段用于和传动轴配合传递扭矩，大孔段是减重空腔，能在不影响轮体结构强度的前提下降低整体自重，减少转动惯量，降低设备启动时的动力损耗。安装边界方面，轮体的轴向宽度由槽数决定，每道槽的轴向间距符合通用传动件的安装规范，安装时需要保证轮体端面和传动轴的垂直度，避免皮带运行时出现跑偏、掉带的问题；轮体外径和槽数的匹配经过受力校核，能适配常规转速下的传动需求，轮体的轮毂部分长度经过优化，既保证和传动轴有足够的配合接触面积，避免运行时出现轮体晃动，又不会占用过多的轴向安装空间，适配多数紧凑型传动机构的布局要求。设计过程中优先考虑了传动的平稳性，轮体的壁厚做了均匀化处理，高速转动时不会因为质量分布不均产生额外振动，轮缘的外端面做了轻微的倒角处理，方便皮带安装时的套入操作，不需要额外借助专用工具就能完成皮带的更换维护。这类带轮在实际使用中，不需要额外的润滑维护，依靠皮带和轮槽之间的摩擦力传递动力，具备一定的过载打滑保护能力，当从动端负载突然超过额定值时，皮带会在轮槽内出现轻微打滑，避免动力源或者传动机构的零部件因为过载出现损坏，适合在传动比要求不极端严格、需要缓冲吸振的传动场景中使用。
