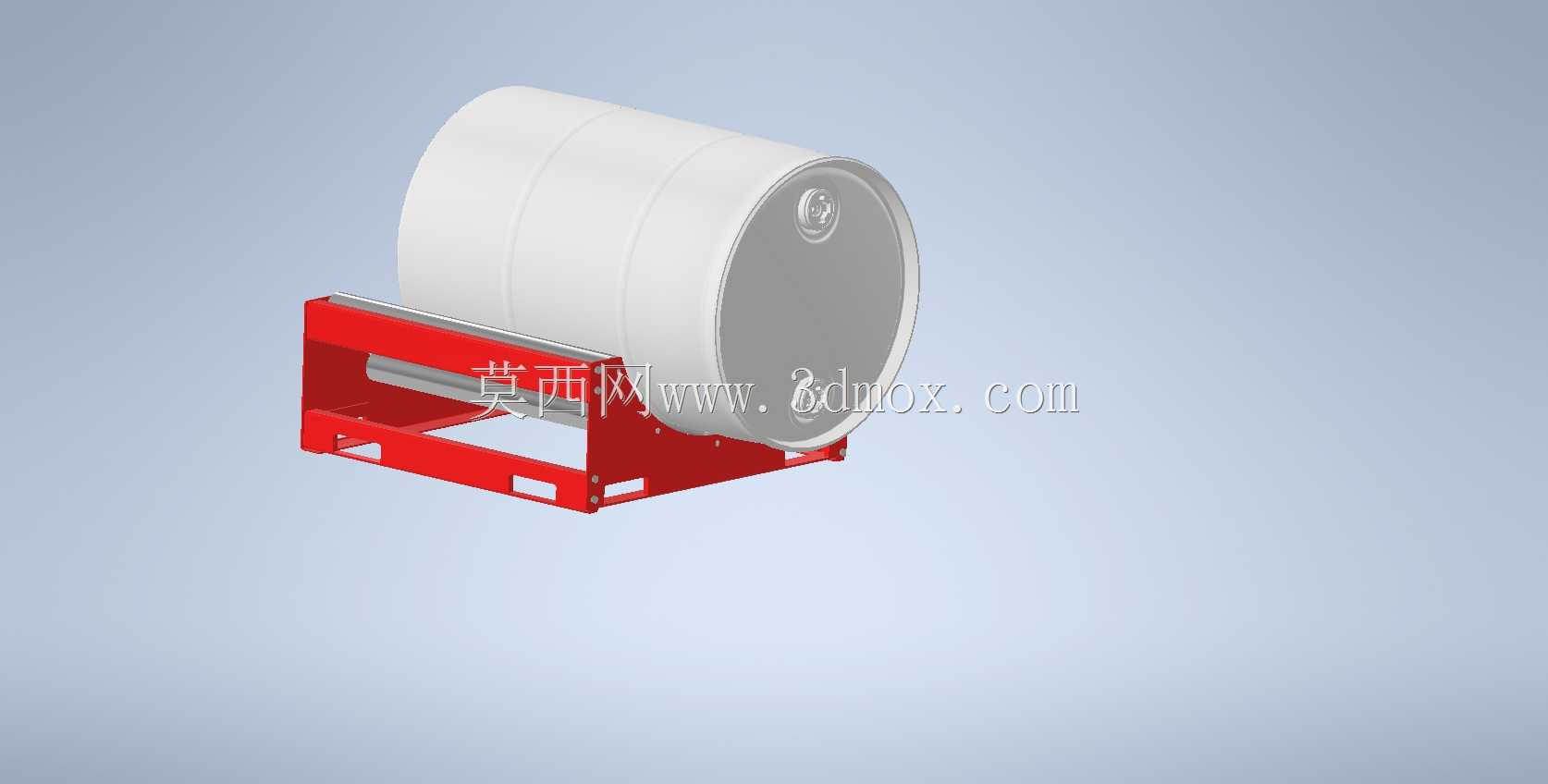

低架式55加仑桶承托翻转支架结构

这款低轮廓桶承托结构，主要面向车间内液态物料周转、分装作业场景设计，适配标准55加仑钢制储运桶的承托与倾斜倒料需求，解决常规高位桶架操作重心高、小容量分装时桶身对位困难、操作人员抬升费力的痛点。整体承托框架采用型材焊接成型，底部预留标准叉车叉取孔位，可配合叉车完成整架带桶的工位转移，无需额外吊装辅助，适配车间内跨工位物料转运的作业节奏。承托面设置两组平行托辊，托辊表面做防滑处理，桶身放置后可沿托辊轴向顺畅转动，无需额外撬动即可调整桶口朝向，倒料时操作人员仅需施加较小的侧向力即可控制桶身倾斜角度，降低大重量桶装物料倾倒时的劳动强度。设计阶段特意将整体承托高度压低，框架顶面距地面高度控制在常规操作人员腰腹以下位置，桶身放置后整体重心偏低，即使桶内满载液态物料，倾斜过程中也不会出现架体失稳侧翻的风险，同时低位设计也方便操作人员将分装容器直接放置在地面承接物料，无需额外搭设高位接料平台。架体两侧设置限位挡边，挡边高度经过反复校核，既不会阻碍桶身转动倾斜，又能在桶身滚动调整位置时提供侧向限位，避免桶身从托辊上滑脱。底部框架做了加宽处理，支脚外延尺寸超出桶身最大外径150mm以上，进一步扩大支撑面，提升架体静置与倾斜作业时的稳定性，架体所有焊接位置均做满焊处理，焊后打磨尖角毛刺，避免操作过程中剐蹭操作人员或刮破桶身防腐涂层。托辊两端采用免维护滑动轴承，适配车间多粉尘、偶尔有物料泼溅的作业环境，无需频繁注油维护即可长期顺畅转动，轴承座与框架采用螺栓连接，后期托辊磨损后可快速拆卸更换，无需整体更换架体。架体表面采用喷塑防腐处理，可适配车间内常见的弱酸碱、油污环境，长期使用不会出现表层脱落锈蚀的问题。该结构除了固定工位倒料使用外，也可配合生产线旁的物料暂存区使用，作为桶装原料的临时承托架，需要取料时直接在架上完成倾斜倒料，无需反复搬移桶身，减少桶装物料搬运过程中的泼洒风险。
