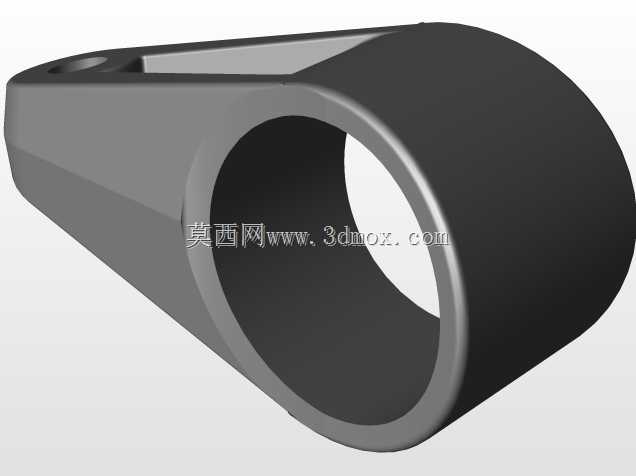

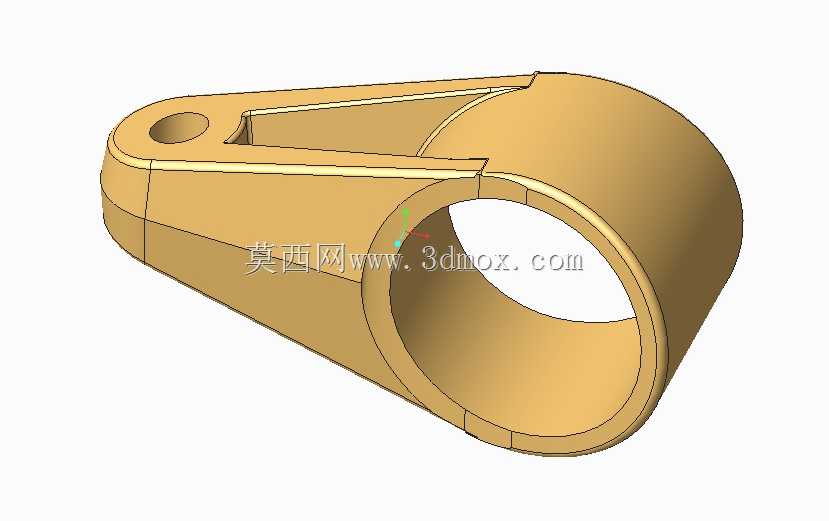

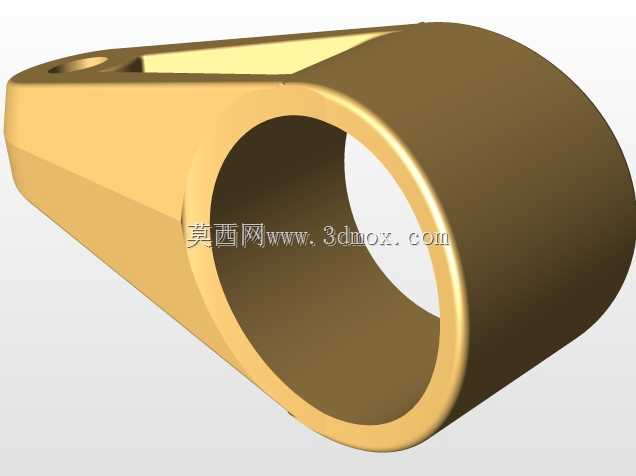

带单耳铰接座的剖分式轴套连接构件

这类带单耳铰接结构的剖分式轴套，常应用在需要实现铰接转动同时传递径向载荷的机械连接场景中，比如工程机械的连杆传动端、农用设备的摇臂连接位、输送线的摆杆铰接处，既可以为穿入的销轴提供耐磨的转动支撑，又能通过端部的单耳结构实现与相邻构件的铰接联动，避免构件运动时出现卡滞、偏磨的问题。从结构设计来看，主体采用大直径圆筒作为轴套主体，内部通孔用于穿装销轴或对接轴类零件，圆筒侧壁做了轴向剖分缺口设计，这个缺口并非加工失误，而是预留的装配调整余量——当轴径存在小幅公差偏差，或是长期运转出现磨损间隙时，可以通过轴向压紧剖分位置来微调轴套的内孔抱紧力，补偿磨损量，延长构件的整体使用寿命，相比整体式轴套，这种结构对装配公差的包容度更高，后期维护也更便捷，不需要完全拆解相邻构件就能完成轴套的更换或间隙调整。端部延伸出的单耳结构与轴套主体做了一体化的加强筋过渡，单耳上的通孔用于穿装铰接销轴，实现与相邻拉杆、摇臂的连接，加强筋的走向完全贴合载荷传递路径，从单耳的受力点平滑过渡到轴套的圆筒外壁，避免应力集中在两者的连接转角处，在承受交变拉压载荷时不会出现根部断裂的问题。从安装边界来看，轴套的圆筒外径决定了安装座所需的开孔尺寸，单耳的厚度、耳孔中心到轴套端面的距离，直接决定了相邻铰接构件的安装间隙，设计时需要保证耳孔与轴套内孔的轴线平行度控制在合理公差范围内，否则运动过程中会出现别劲、磨损加剧的情况；圆筒外壁可以根据安装需求设计成光面或是带定位止口的结构，光面结构适合压装到对应的安装座孔内，靠过盈配合实现固定，带止口的结构则可以通过端面定位，避免轴套在孔内出现轴向窜动。实际选型应用时，需要先核算铰接位的最大径向载荷与摆角范围，确认轴套的壁厚、单耳的厚度能满足强度要求，同时要注意剖分缺口的位置要避开主载荷的受力方向，尽量让缺口处于载荷的非承载区，避免长期受压导致缺口变形，影响抱紧调整的功能。这类构件在建模时需要重点处理好过渡圆角的尺寸，所有的转角位置都要避免锐角，尤其是加强筋与主体连接的位置、剖分缺口的端部，都要做小圆角过渡，减少热处理或是受力时的应力集中风险，内孔与耳孔的尺寸公差、形位公差需要在工程图中明确标注，保证加工后的零件能顺利完成装配，运动过程中无卡滞。
