星型排布活塞连杆组径向动力装置结构

　　这类径向排布的动力结构，最早在航空活塞动力领域得到规模化应用，紧凑的圆周布局让整机迎风面控制在较小范围，同时多缸围绕中心曲柄布置的形式，能让曲轴受力更均匀，相比直列排布的同排量机型，曲轴长度可缩短40%以上，大幅降低动力输出端的扭振波动。从实际应用场景来看，除了早期的轻型通航飞机，这类结构也常被改装用于小型特种车辆、便携动力站、航空模型仿真动力单元，部分复古动力爱好者也会基于这类结构制作可运行的演示样机，用于机械原理教学展示。

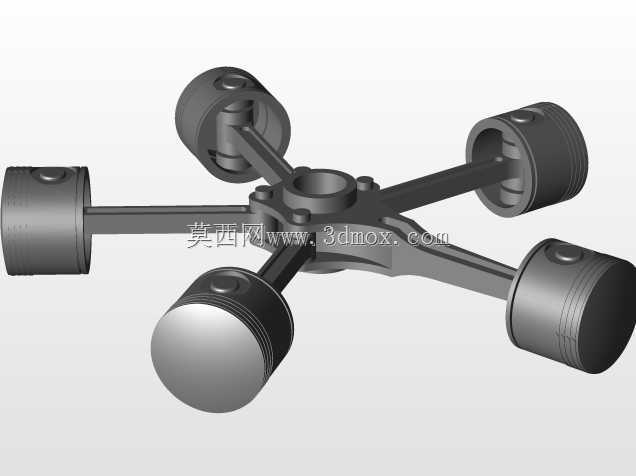

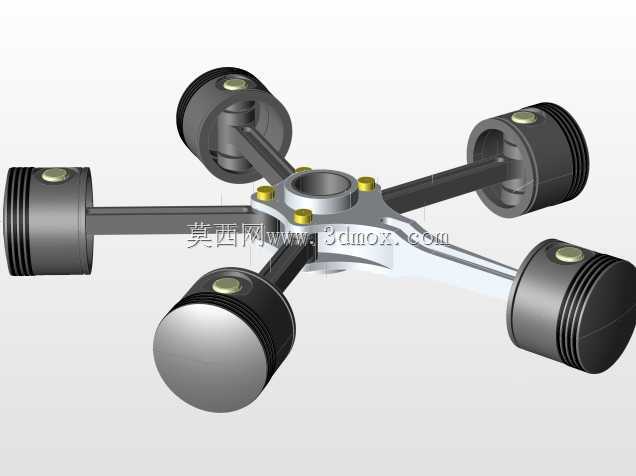

　　从结构功能特性来看，这套径向动力装置的核心是中心曲柄与多组活塞连杆的配合，每一组活塞沿气缸的径向做往复直线运动，通过连杆将推力传递到中心曲柄销，将直线运动转化为曲轴的旋转扭矩。不同于直列发动机每缸对应独立曲柄销的设计，径向结构的多根连杆共用同一处曲柄销，其中一根连杆作为主连杆固定在曲柄销上，其余连杆通过铰接耳座连接在主连杆的大端周边，这种设计能最大限度压缩曲轴轴向的安装空间，同时保证各缸的做功行程均匀错开，让动力输出的平顺性更优。

　　设计过程中首先要确认的是各缸的夹角均匀性，五缸结构的相邻气缸夹角为72度，每一处气缸安装座的定位基准都以中心曲轴轴线为原点，保证各活塞的上止点、下止点位置偏差控制在0.02mm以内，避免出现各缸压缩比不一致导致的运行抖动。连杆的长度设计需要匹配活塞行程与曲柄半径的比值，通常这类小尺寸径向结构的连杆曲柄比控制在3.5-4之间，既能降低活塞对气缸壁的侧压力，减少运行过程中的磨损，也能避免连杆过长导致整机径向尺寸超出安装边界。活塞部分的设计预留了活塞环的安装槽位，销孔位置与活塞顶面的距离经过反复校核，保证活塞运行到上止点时，顶面与气缸盖的燃烧室间隙符合压缩比设计要求，不会出现撞气门或者压缩比不足的问题。

　　安装边界方面，这套结构的整体径向尺寸由活塞行程、连杆长度共同决定，轴向尺寸主要受曲轴支撑段、连杆大端厚度、活塞销座宽度的影响，安装时需要保证中心曲轴的两端支撑轴承同轴度误差不超过0.01mm，否则运行过程中会出现曲轴卡滞、连杆受力异常的问题。气缸的安装法兰采用圆周均布的定位销孔设计，装配时先通过定位销确定气缸的径向位置，再通过螺栓紧固，能有效避免装配过程中出现的气缸偏斜，防止活塞运行过程中出现拉缸问题。润滑路径的设计上，由于多组连杆集中在中心曲柄销位置，需要在曲轴内部设计连通的油道，将压力润滑油输送到曲柄销表面，保证主连杆与副连杆的铰接位置都能得到充分润滑，避免高速运行时出现铰接面烧蚀的问题。

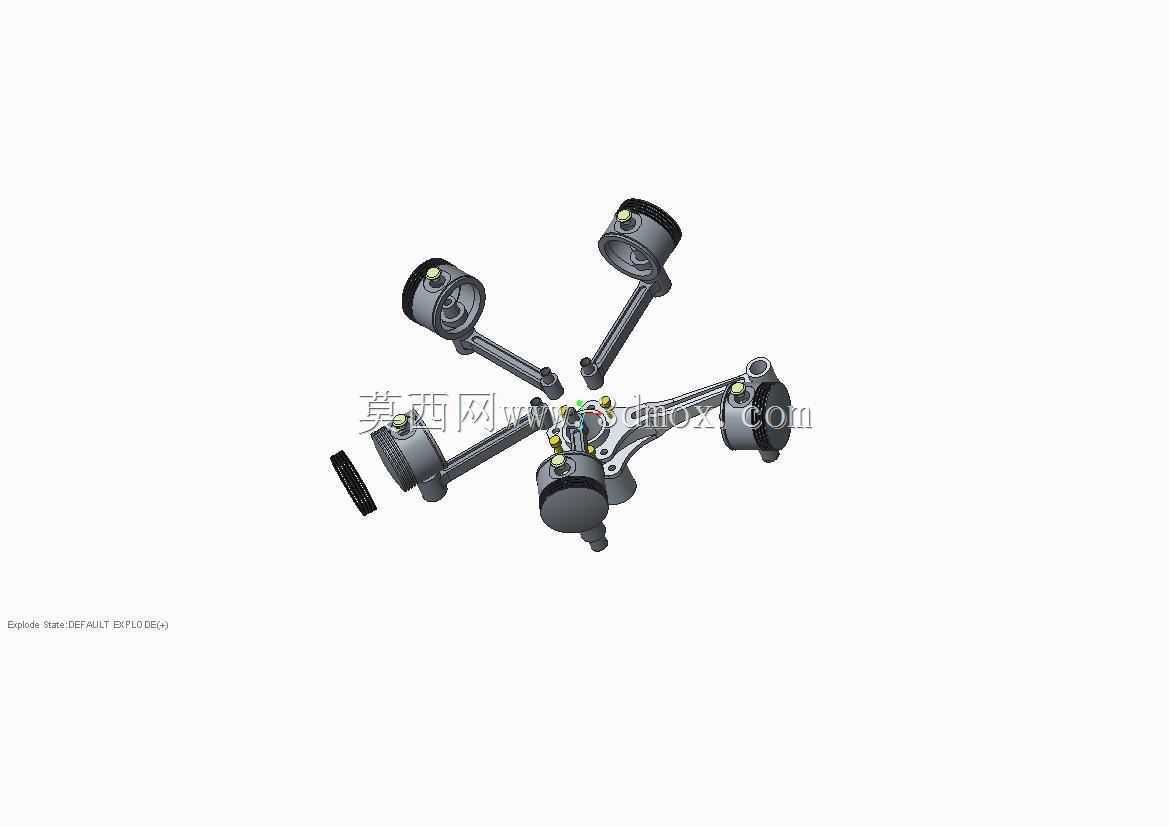

　　从建模逻辑来看，这套结构的建模优先搭建中心曲轴的基准轴线，再以轴线为中心阵列生成各气缸的安装基准面，先完成主连杆与曲柄销的配合装配，再依次装配各副连杆与活塞组件，每装配一组组件就验证一次运动干涉情况，确保活塞运行到全行程的任意位置时，连杆与曲轴平衡块、相邻气缸的外壁都不会出现碰撞。曲轴平衡块的设计需要匹配各活塞连杆组的往复惯性力，通过在曲柄对应位置设置平衡重，抵消大部分一阶往复惯性力，降低整机运行时的振动水平。这类结构的进排气管路通常布置在气缸盖的外侧，沿圆周方向排布，不会额外增加整机的径向尺寸，适配小型动力单元紧凑安装的需求。
