单缸立式往复式蒸汽机结构设计

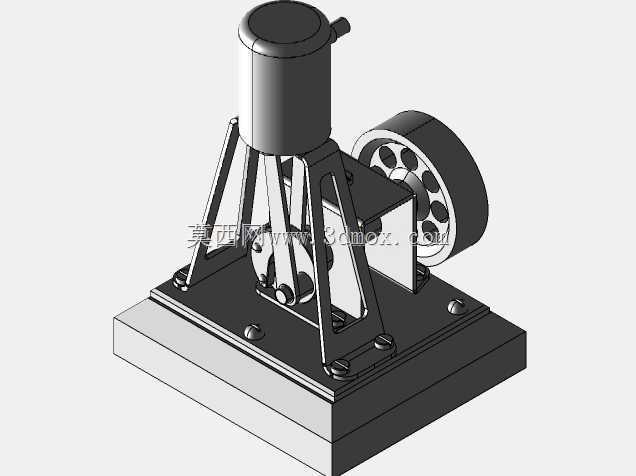

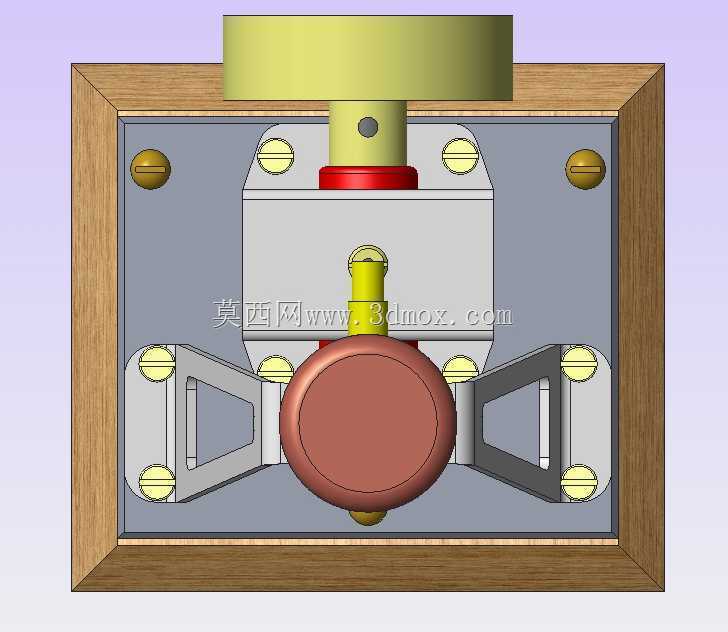

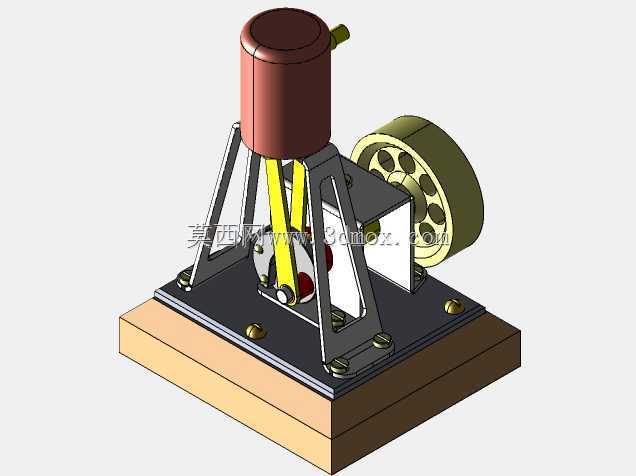

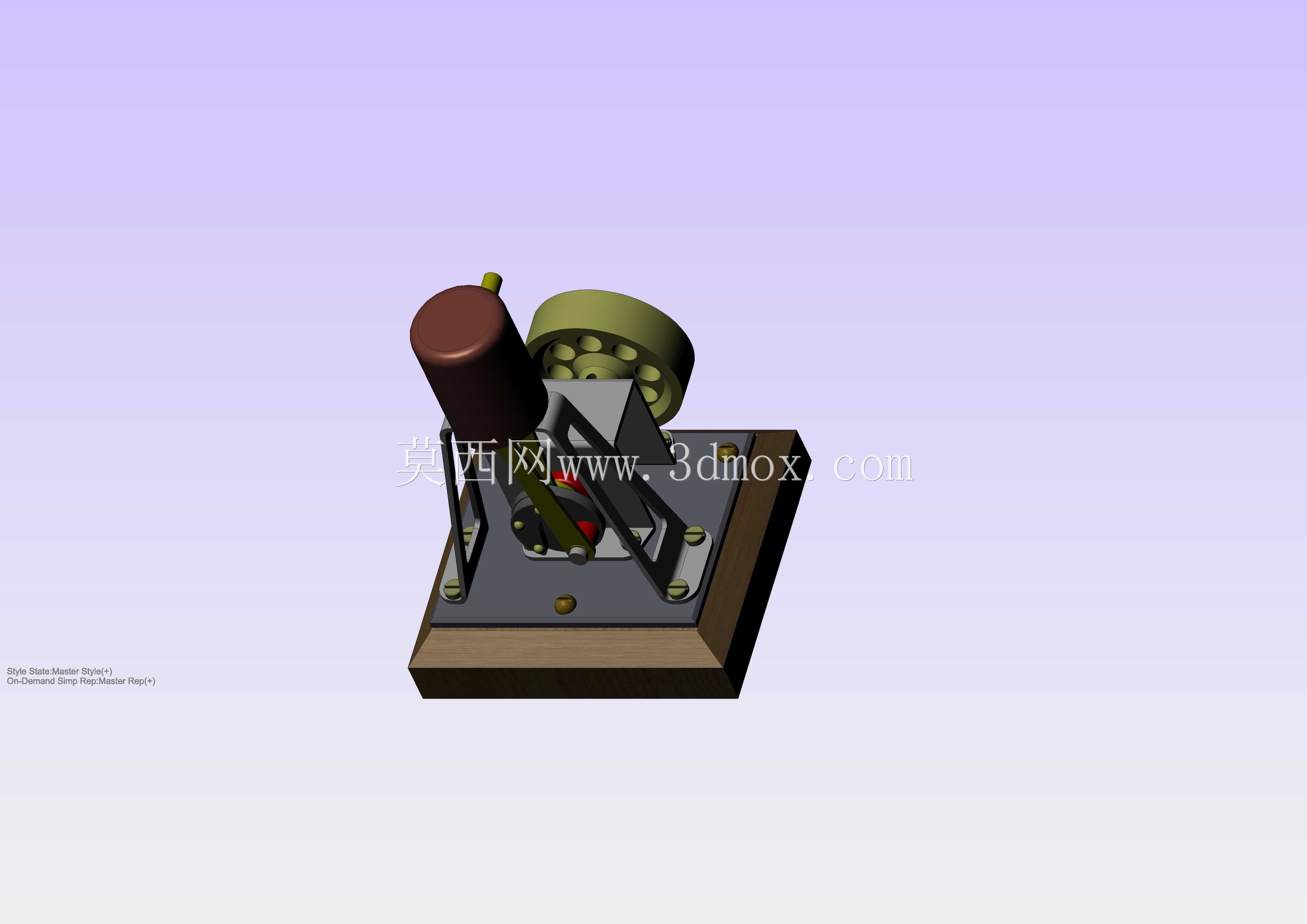

　　这套单缸立式蒸汽机的三维结构，完整还原了往复式蒸汽动力装置的核心传动逻辑，整体采用立式布局将气缸组件垂直布置在底座上方，最大限度压缩了设备的横向安装空间，适合在桌面级教学演示台、小型动力科普展陈场景中布置安装。从结构设计逻辑来看，气缸作为蒸汽能量转换的核心部件，采用立式筒状结构固定在三角支撑框架上，支撑框架采用镂空式三角桁架设计，在保证支撑刚度的前提下大幅降低了整体自重，框架与下方金属安装板之间采用螺栓紧固连接，安装板上预留的四个沉头安装孔可直接与木质或金属基座完成固定，安装边界清晰，不需要额外定制复杂的转接安装件。

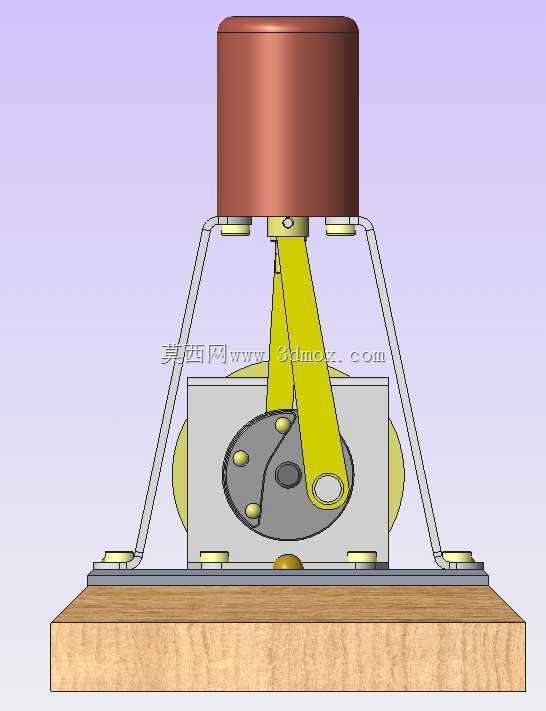

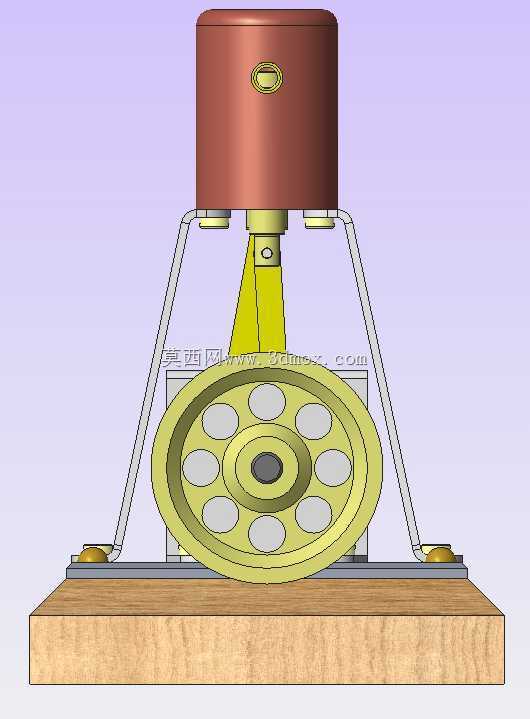

　　传动部分采用经典的曲柄连杆结构，将气缸活塞的直线往复运动转化为曲轴的旋转运动，曲轴输出端直接与大直径飞轮连接，飞轮采用辐条式镂空结构，既保证了转动惯量储备来维持曲轴运转的平稳性，又减少了不必要的材料消耗，飞轮外侧的轮缘做了加厚处理，能够在低转速工况下储存足够的动能，抵消活塞往复运动带来的转速波动。整套设备的安装基座采用层叠式设计，下层为整块木质垫块起到隔振与找平作用，上层为金属安装板承载所有运动与支撑部件，两层之间通过定位销与紧固螺栓连接，安装时只需要保证基座平面的水平度，即可避免运转过程中出现曲轴卡滞、连杆偏磨的问题。

　　从实际应用场景来看，这类小型单缸蒸汽机既可以作为热能动力工程的教学演示教具，直观展示外燃式动力装置的能量转换过程，也可以作为小型复古动力装置的核心结构参考，用于微型动力模型、复古机械展项的开发设计。设计过程中对运动部件的间隙做了合理预留，活塞与气缸壁之间的配合间隙、连杆两端铰接点的转动间隙、曲轴与支撑轴承的配合间隙都按照低速运转工况做了匹配，不需要复杂的润滑回路即可实现顺畅运转。支撑框架的三根支腿呈120度均匀分布在气缸周围，将气缸的工作载荷均匀传递到下方安装板上，避免了单侧支撑带来的结构变形问题，支腿上预留的连接孔位可以根据实际装配需求调整气缸的安装高度，适配不同行程的活塞组件。

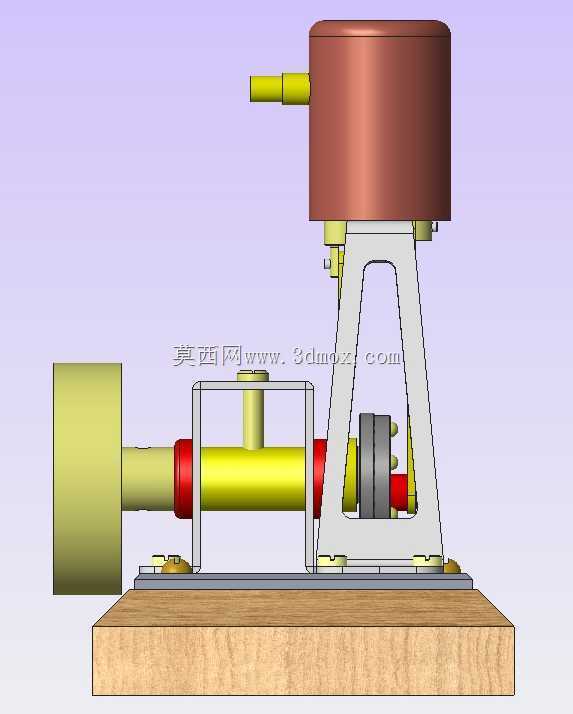

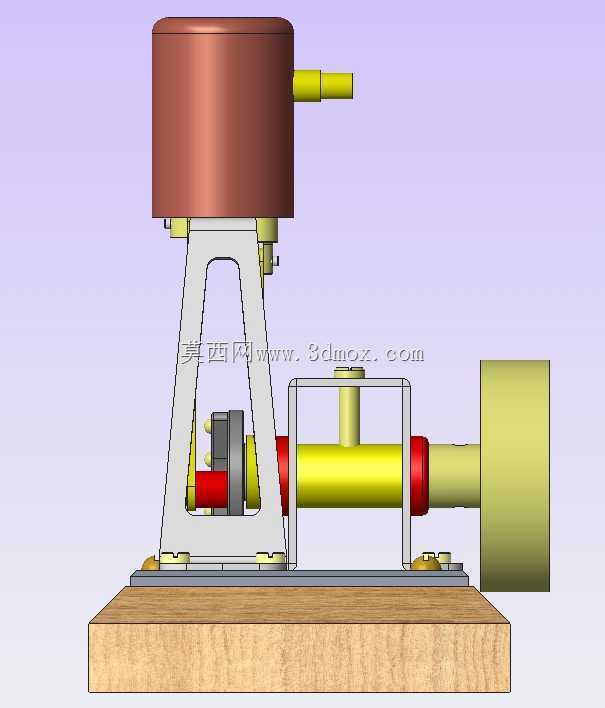

　　飞轮端的支撑立板与主安装板垂直固定，为曲轴输出端提供稳定的径向支撑，立板上的轴承安装孔与气缸中心轴线的位置度做了严格约束，保证连杆运动过程中不会出现侧向偏载，减少运转过程中的摩擦阻力。整套结构没有冗余的复杂部件，所有零件都具备明确的功能定位，从能量输入到动力输出的传动路径清晰，拆解后可分为气缸组件、支撑框架组件、曲柄连杆组件、飞轮组件、基座组件五个独立模块，每个模块都可以单独拆装维护，不需要特殊的专用工装即可完成整机的装配与调试。在实际选型参考过程中，可以根据输出转速与扭矩的需求调整气缸内径、活塞行程以及飞轮的直径与重量，当需要更大的输出扭矩时可适当增大气缸容积与飞轮转动惯量，当需要更高的运转转速时可适当减小飞轮重量并优化运动部件的动平衡精度。整套结构的外露运动部件都做了安全间隙预留，安装固定后不会出现运动部件与基座或外部结构干涉的问题，适合在开放的展示场景中使用，不需要额外加装复杂的安全防护外罩即可直观展示全部运动过程。
