双立板带安装底座铰接支撑座结构

项目分类:3D模型 发布时间:2021-08-17 ID:237459
  • 双立板带安装底座铰接支撑座结构

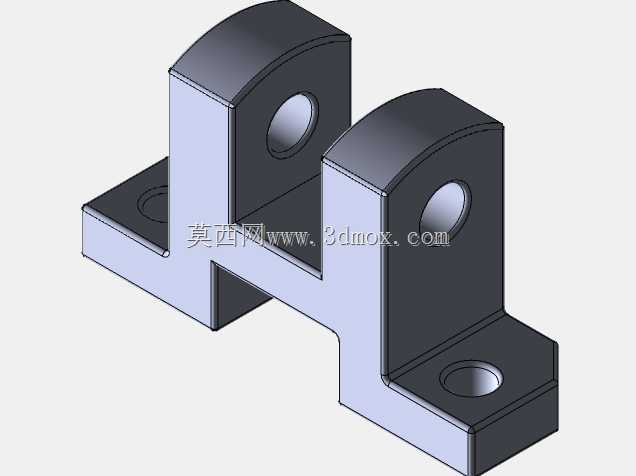

这类双立板铰接支撑结构,在轻工输送线、小型自动化工作站的从动端张紧机构里应用极广,日常做设备改造时经常会碰到需要定制这类支座的场景,核心作用是给铰接轴提供稳定的回转支撑,同时通过底座的安装孔完成与设备机架的刚性固定。从结构功能来看,两侧对称布置的立板顶部开有同轴通孔,用来穿装铰接销轴,孔位的同轴度公差直接决定了销轴转动时的卡滞程度,设计时通常会把两孔的同轴度控制在0.02mm以内,避免销轴装配后出现别劲的情况,加速铰接部位的磨损。立板顶部做圆弧过渡,不是单纯为了外观规整,更多是为了消除直角处的应力集中,当铰接部位承受径向载荷时,圆弧过渡能把应力分散到更大的区域,避免立板根部受冲击载荷时出现开裂。底部的安装底板向两侧延伸,每个底板上都开有沉头安装孔,沉孔的深度刚好能容纳内六角螺栓的头部,保证螺栓装配后不会突出底板表面,确保支座和安装面能完全贴合,不会出现虚接的情况。中间的连接筋采用H型布局,刚好把两侧立板和底部安装板连为整体,筋板的厚度和立板保持一致,既可以减少整体的材料用量,又能保证整个支座的抗扭刚度,当铰接部位承受偏载时,筋板可以抵消大部分的扭转力矩,避免两侧立板出现外张变形。做这类零件的三维建模时,首先要确定的是安装边界尺寸:底板的总宽度要匹配机架上的安装孔位间距,通常会比机架上的安装槽钢翼缘宽度窄2-3mm,方便装配时调整位置;立板的高度要根据铰接点的设计中心高来确定,要保证铰接的摆臂转动时不会和底板、安装面产生干涉,通常会在摆臂的最低摆动位置和底板之间预留至少5mm的安全间隙。销轴孔的直径要和选配的销轴做间隙配合,通常选用H8/f7的配合公差,既保证销轴能灵活转动,又不会因为间隙过大产生晃动。底板上的安装孔中心距要严格匹配机架的安装孔位,孔的直径比选用的安装螺栓大1mm,给现场安装留出微调的余量。这类支座通常采用Q235钢板焊接后加工而成,加工时要先把底板和筋板、立板焊接完成,做去应力退火后再一次性镗削两侧的销轴孔,避免焊接变形导致孔位同轴度超差,最后再加工底板的安装面和沉孔,保证安装面的平面度要求。实际选型使用时,要根据铰接部位的最大径向载荷核算立板的厚度和销轴孔的直径,避免载荷过大导致立板变形或者销轴剪断,同时要注意销轴孔的润滑设计,通常会在立板侧面开油嘴孔,方便定期加注润滑脂,减少铰接部位的磨损,延长部件的使用寿命。
