双齿轮泵集成式液压差速齿轮箱结构

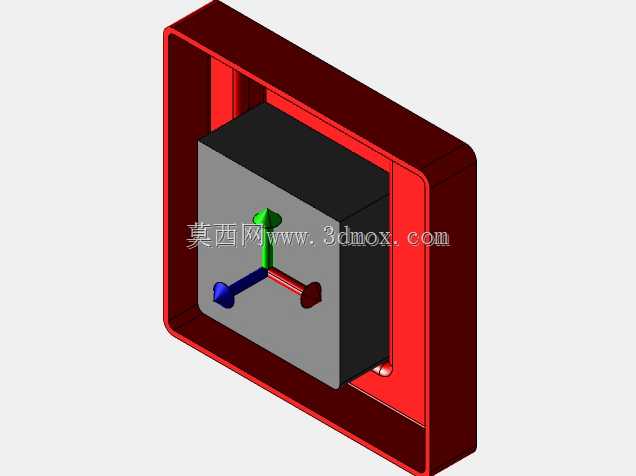

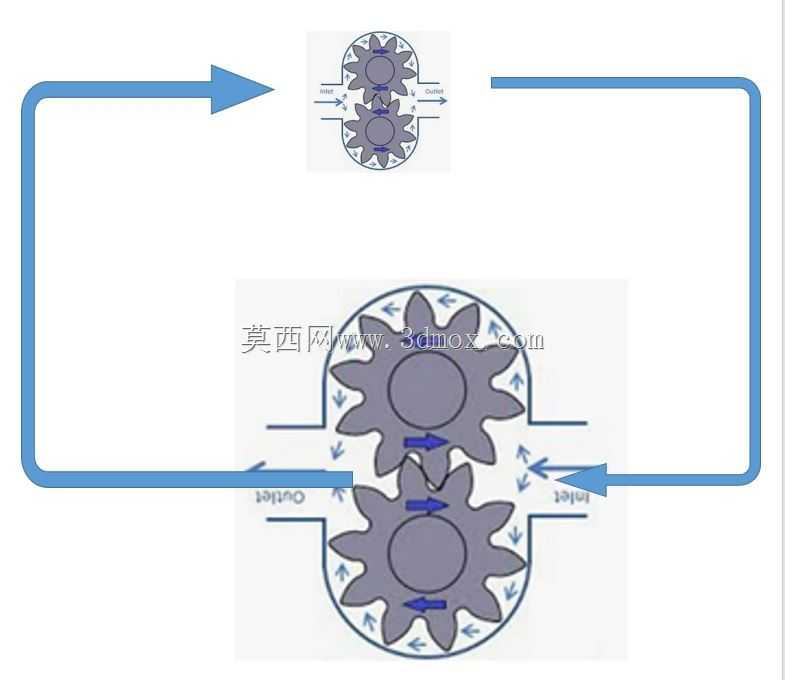

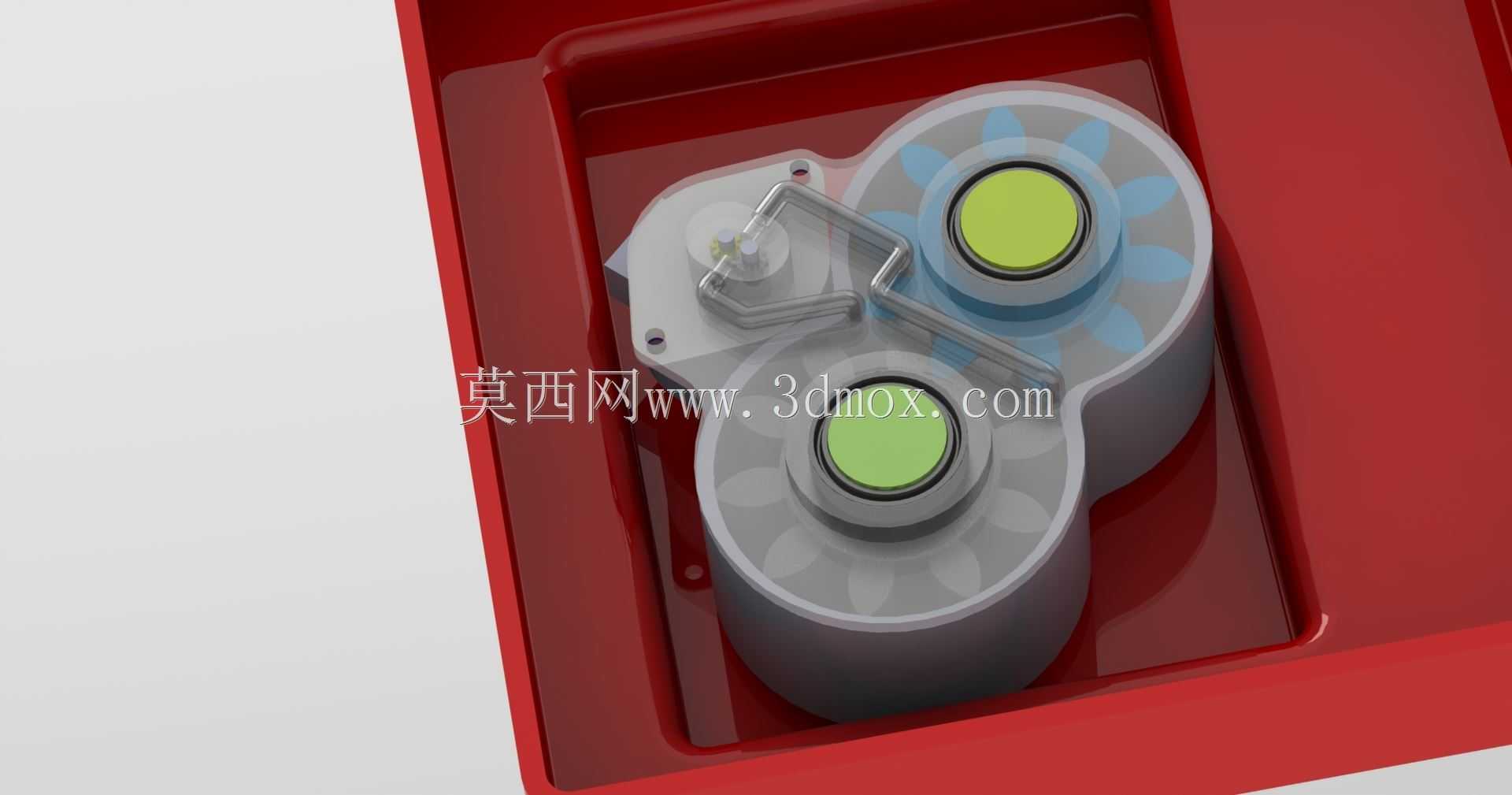

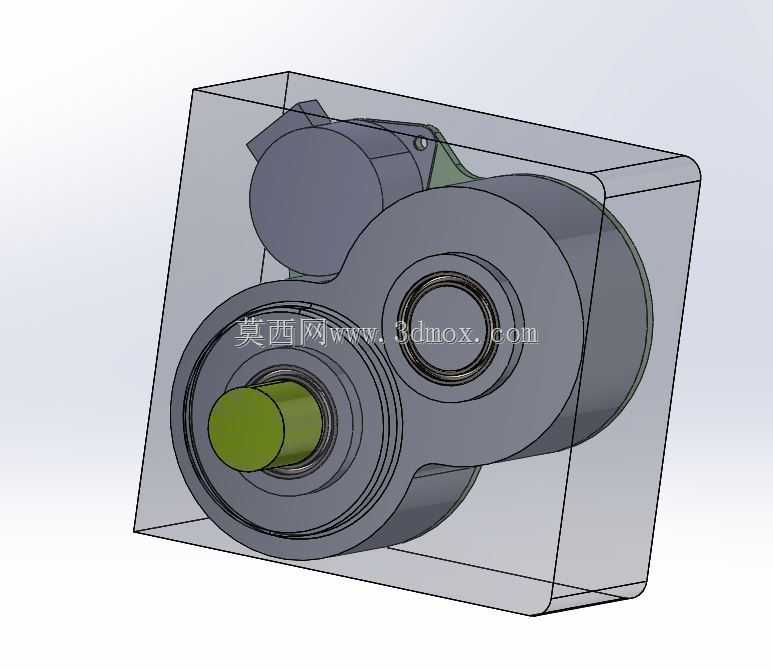

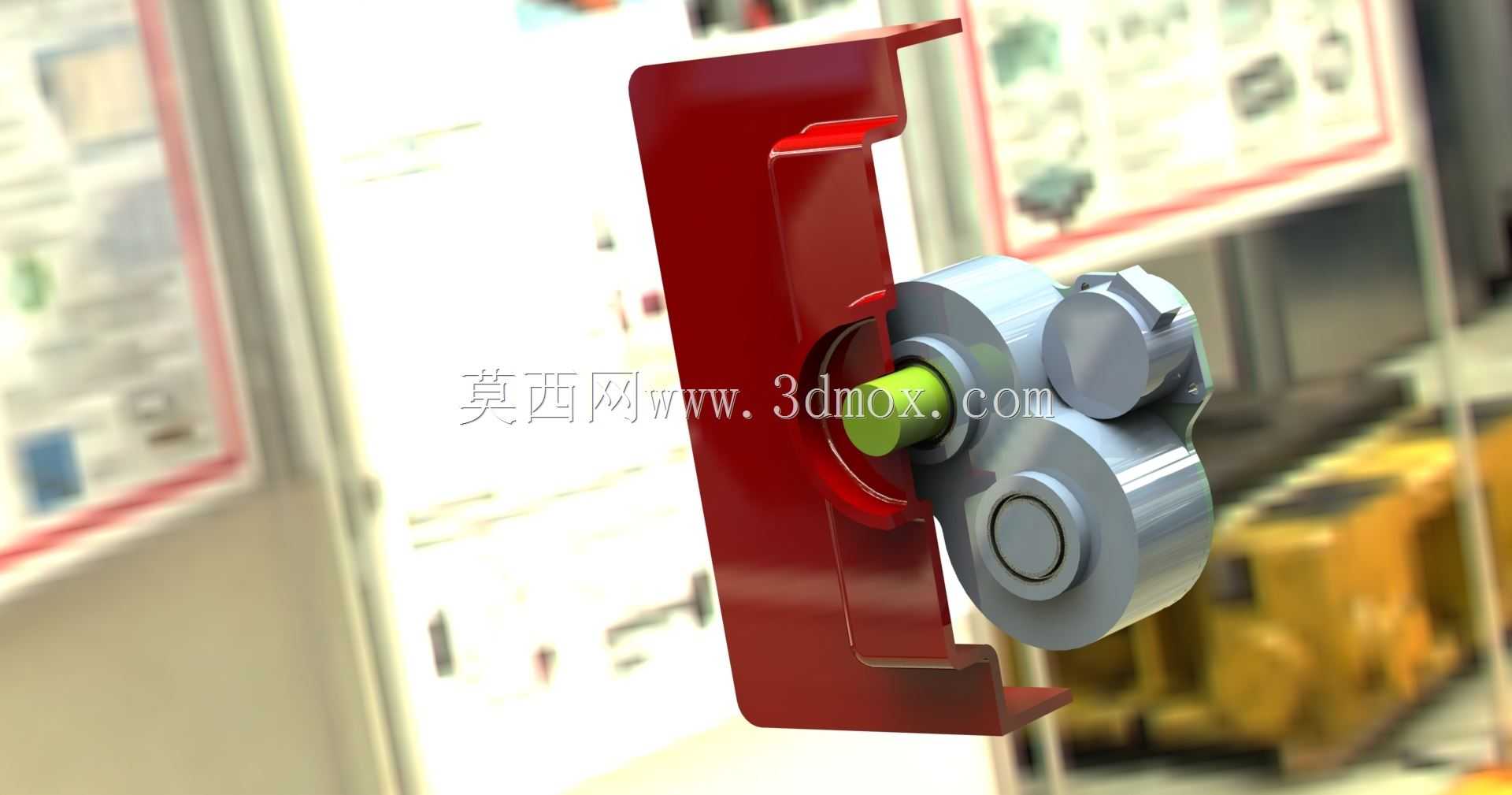

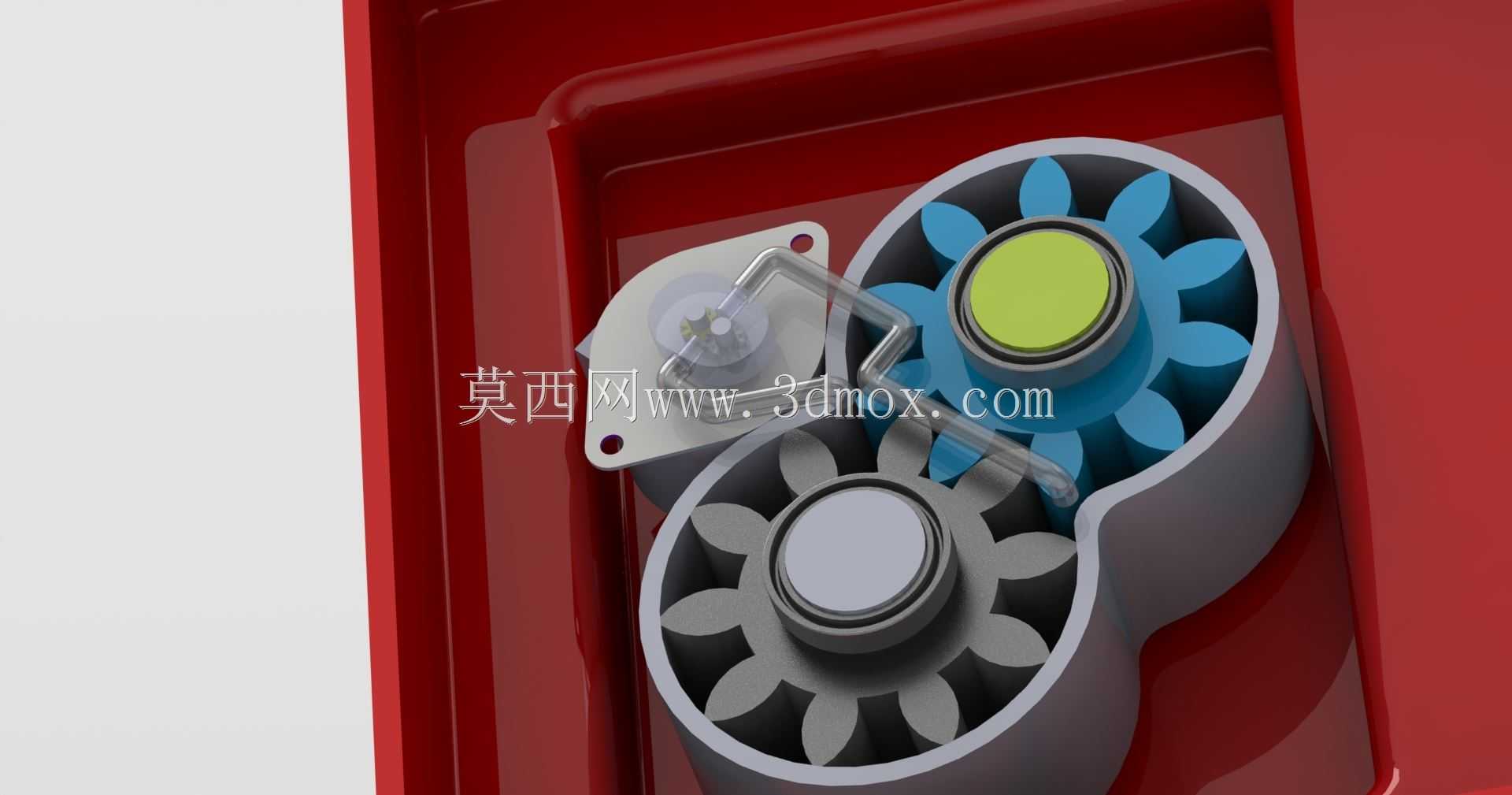

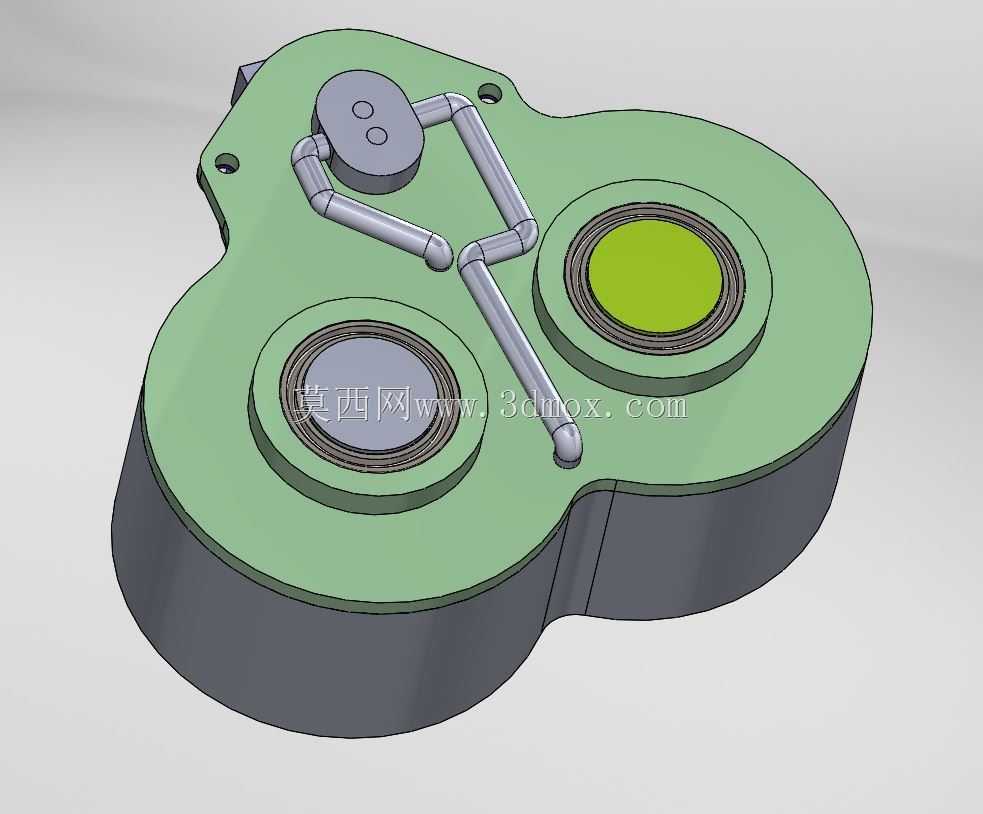

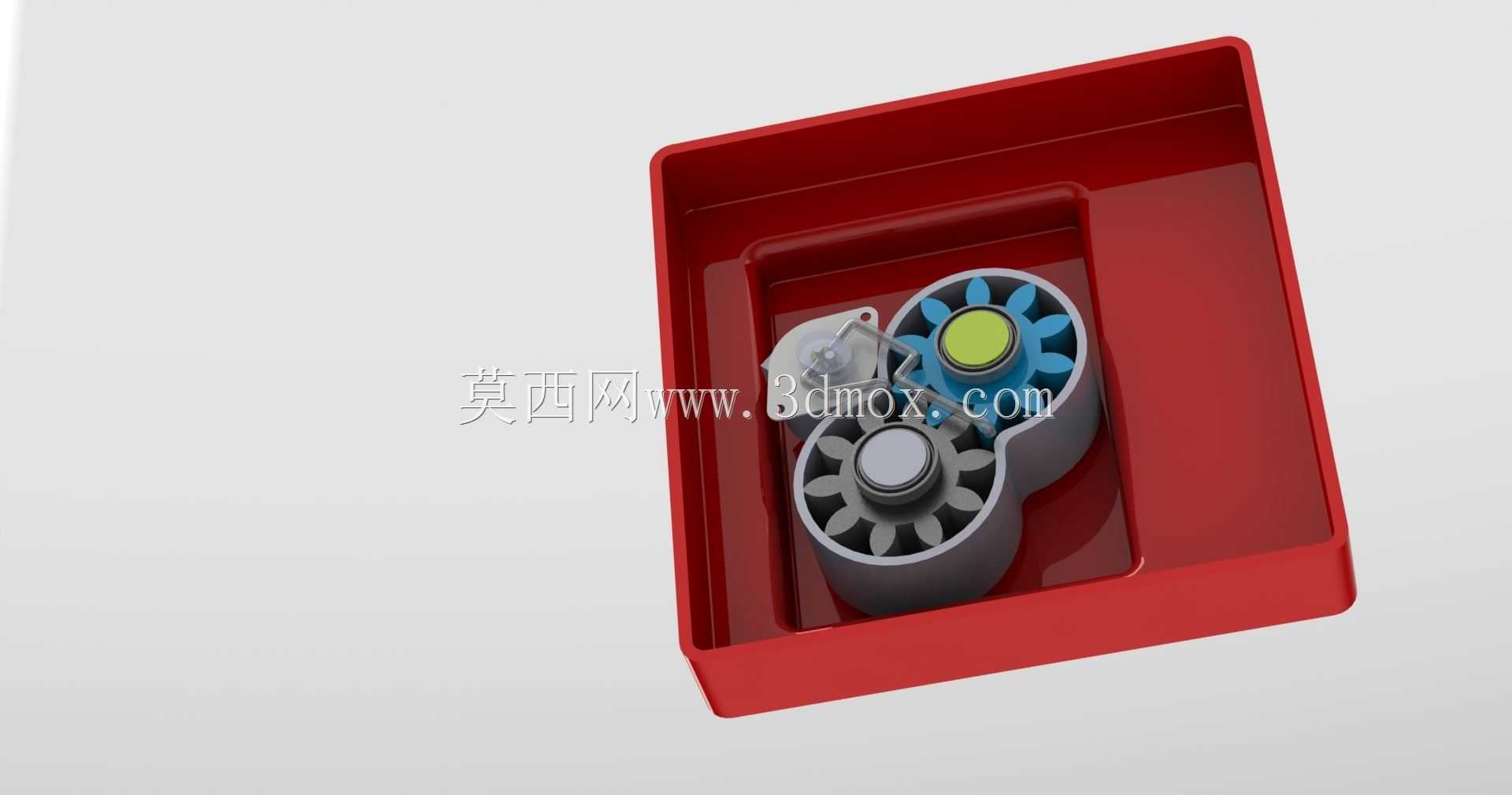

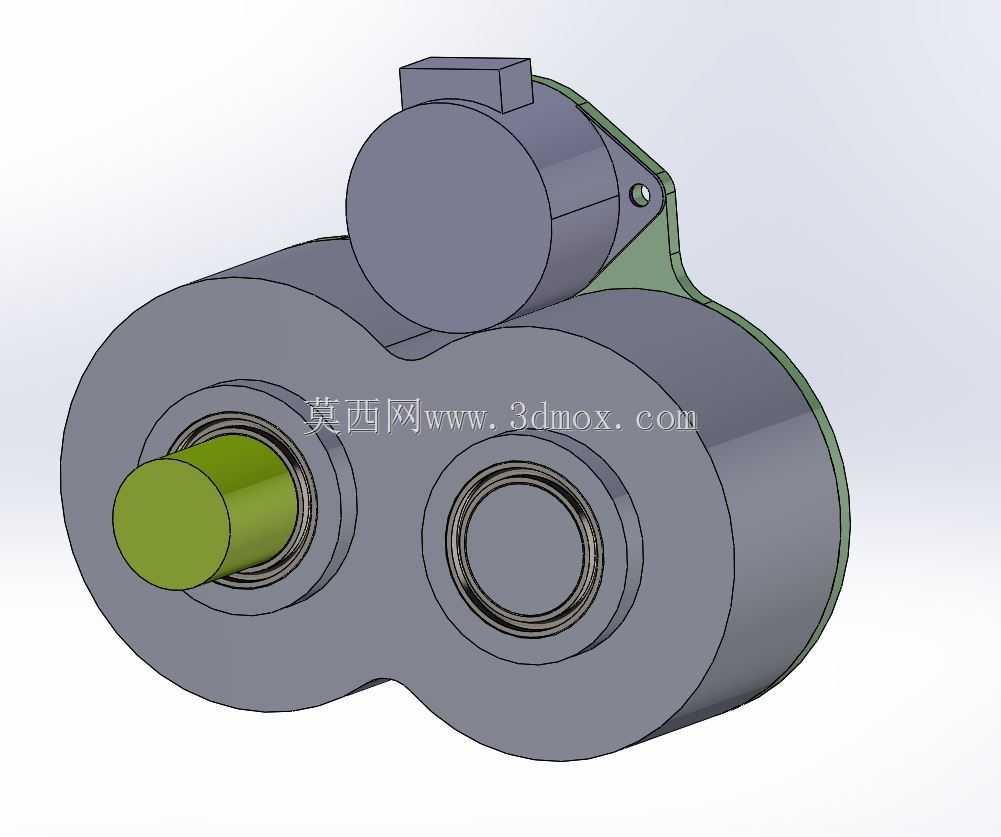

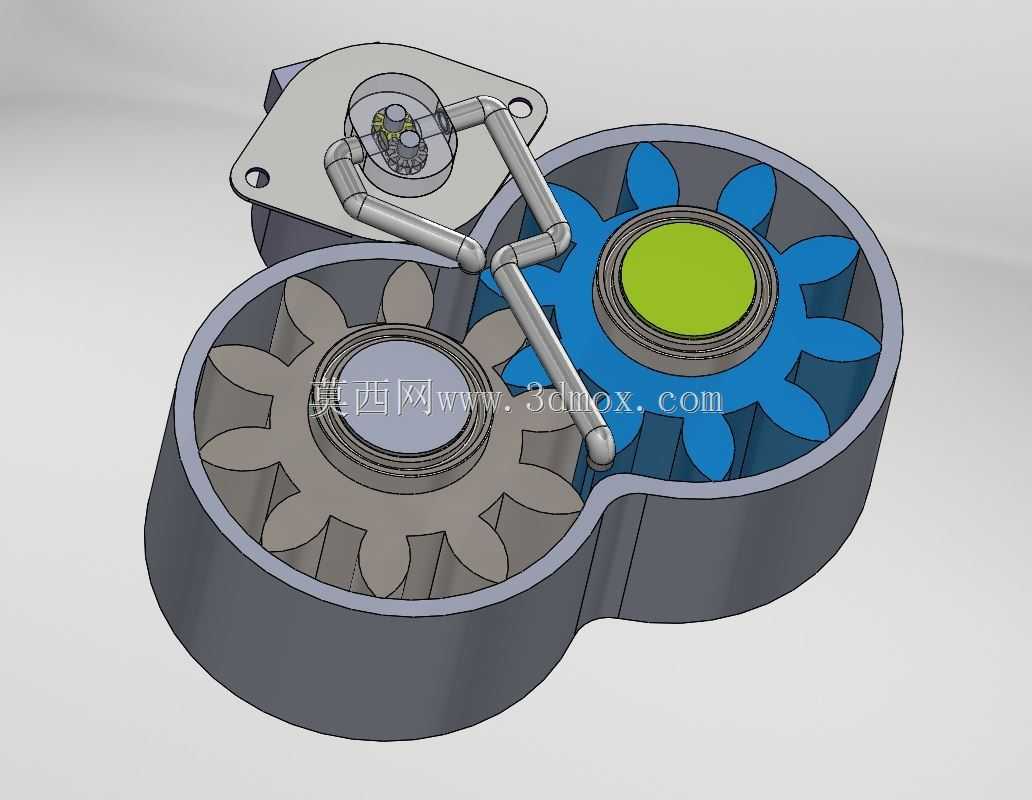

这款差速齿轮箱核心依托双齿轮泵的流量差实现传动逻辑，在液压传动系统中可适配需要恒定压差输出、低速大扭矩传递的工况场景，常见于小型液压动力单元、特种作业机具的动力传输环节，能够在不额外增设流量阀组的前提下，通过两个齿轮泵的排量匹配实现输出端的转速差控制，减少管路连接带来的压力损失与泄漏风险。从结构设计来看，箱体采用异形轮廓布局，两个齿轮泵安装位呈非对称排布，上部集成的流道直接在箱体本体上加工成型，替代了传统外接管路的连接方式，既缩减了整体装配空间，也避免了外接管路振动带来的接头松动故障。两个齿轮腔分别对应不同排量的齿轮泵，其中一腔的齿轮承压面积更大，在相同输入压力下可输出更高的扭矩，另一腔则匹配小排量齿轮，通过流量约束实现两个输出端的转速差匹配，这种设计无需额外加装差速锁止结构，依靠液压油的不可压缩特性即可实现刚性的扭矩传递，同时具备一定的过载缓冲能力，当输出端负载突增时，液压油的微量泄漏可起到过载保护作用，避免齿轮齿面发生冲击断裂。安装边界上，箱体本体预留了三个安装定位孔，分布在箱体轮廓的三个边角位置，可直接通过螺栓固定在安装基座上，安装面的平面度要求控制在0.05mm以内，保证齿轮轴的安装同轴度，避免运转过程中出现偏磨。箱体下部为储油腔结构，可直接储存液压工作介质，无需额外配置外接油箱，进一步压缩了整体安装空间，上部的流道走向经过圆弧过渡处理，减少液压油流动过程中的沿程阻力，降低系统发热。齿轮腔的密封采用端面密封加径向密封圈的组合形式，可承受16MPa以内的工作压力，适配常规中低压液压系统的使用需求。设计过程中重点校核了两个齿轮轴的平行度公差，以及流道的通流面积匹配，保证两个齿轮泵的输出流量严格符合设计配比，避免因流量偏差导致差速逻辑失效，同时箱体的壁厚经过受力仿真优化，在承压位置做了局部加厚处理，非受力区域做了减薄设计，在保证结构强度的前提下控制整体重量。
