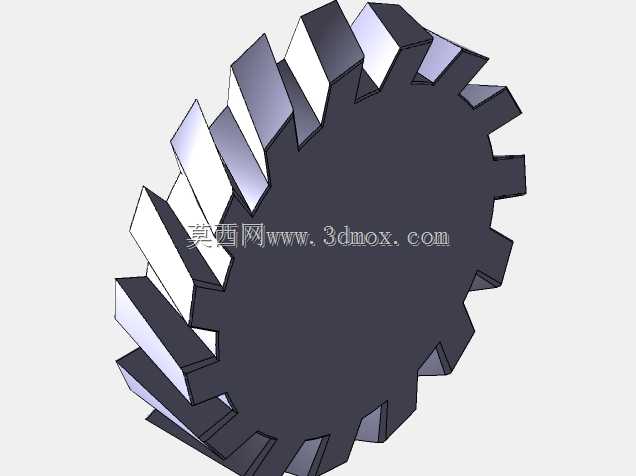

15度螺旋角斜齿圆柱齿轮结构设计

在常规平行轴传动场景中，直齿轮啮合时的接触线沿齿宽方向同时进入、同时退出，容易产生啮合冲击、振动和运行噪音，尤其在中高速传动工况下这类缺陷会被进一步放大，而斜齿轮凭借齿向的螺旋角设计，能让轮齿啮合过程实现渐进式接触，从齿端的点接触逐步扩展到全齿宽接触，再逐步退出啮合，大幅降低传动冲击，提升运行平稳性，这款15度螺旋角的斜齿轮正是针对这类对传动平稳性有中等要求的工况设计的。

从设计逻辑来看，15度螺旋角是兼顾传动性能与轴向力控制的折中选择，螺旋角越大，轮齿啮合的重合度越高，传动越平稳、承载能力越强，但随之产生的轴向分力也会越大，对支撑轴承的轴向承载能力、箱体的轴向刚度要求也会同步提升，15度的螺旋角设定，既可以获得比直齿轮更优的啮合重合度，降低传动噪音与冲击，又能将轴向分力控制在常规深沟球轴承或圆锥滚子轴承可轻松承载的范围内，不需要额外增设复杂的轴向承载结构，适配多数通用减速传动、轻工设备传动的成本与性能需求。

在实际应用场景中，这类斜齿轮可直接用于小型减速器的平行轴传动级、轻工包装设备的动力传输单元、输送线的驱动传动组、小型机床的进给传动机构等场景，相比大螺旋角的斜齿轮，它的轴向力更小，安装时对轴承组合选型的宽容度更高，不需要刻意配对使用角接触轴承来抵消过大轴向力，能有效降低整套传动机构的配套成本。

从结构特性来看，轮齿沿螺旋方向均匀分布，齿面经过参数化建模时的渐开线齿廓拟合，保证啮合时的齿面接触精度，建模过程中严格遵循渐开线齿形生成逻辑，齿根过渡圆角做了平滑处理，避免应力集中导致的轮齿断裂风险，齿宽方向的螺旋线导程与15度螺旋角严格匹配，保证啮合时不会出现齿向干涉。安装边界方面，这类齿轮的内孔可根据配套轴径做适配设计，常规采用平键连接实现周向固定，轮毂长度根据齿宽做匹配设计，保证与轴的配合长度足够传递额定扭矩，端面可根据安装需求增设挡圈槽或锁紧螺纹孔，实现轴向定位，安装时需要注意配对齿轮的螺旋角旋向相反、螺旋角数值相等，中心距严格按照两齿轮分度圆半径之和匹配，保证啮合侧隙处于合理范围，既不会因为侧隙过小出现卡齿、运转卡顿，也不会因为侧隙过大导致传动回程误差超标、反向传动精度不足。

在选型适配时，需要结合传动比要求匹配对应齿数的配对齿轮，根据传递扭矩核算轮齿的接触强度与弯曲强度，确认齿面硬度、模数参数适配实际负载，15度螺旋角的设计也让它在正反转切换频繁的工况下，相比大螺旋角齿轮有更小的轴向窜动趋势，适配需要频繁换向的传动场景。
