20立方玻璃钢储粮筒仓结构设计

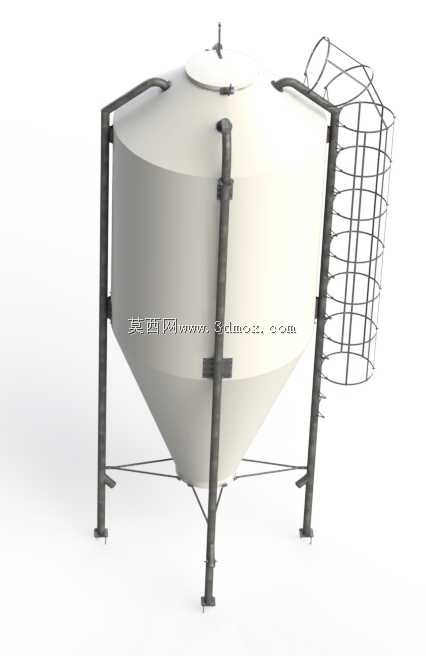

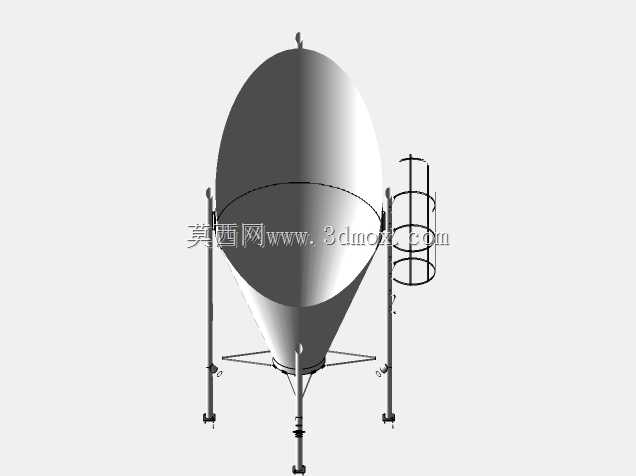

在粮食仓储、粮油加工及散料中转的作业场景中，这类20立方容积的玻璃钢筒仓是散粮短期暂存、工序间周转的核心承载设备，区别于大型混凝土立筒仓的大储量定位，该规格筒仓更适配中小型加工车间、收粮点的零散储量需求，单仓可完成单批次原料的独立存储，避免不同品类粮食混料，也能配合输送线完成原料的缓存喂料作业。从结构设计逻辑来看，罐体采用上柱下锥的经典料仓形态，上部圆柱段保证有效存储容积的最大化，下部锥段的倾斜角度经过散粮安息角校核，能让稻谷、小麦、玉米等常见粮食品种依靠自重完成无滞留卸料，不会出现物料挂壁、结拱堵料的问题，锥段底部预留的出料接口可直接对接螺旋输送机、斗式提升机等下游输送设备，无需额外增设转接料斗。罐体材质选用玻璃钢，一方面是因为玻璃钢的耐腐蚀性能优异，能适应粮食存储过程中可能出现的潮湿环境，不会像钢制料仓那样长期使用后出现锈蚀脱落污染粮食的问题，另一方面玻璃钢自重较轻，对支撑结构的载荷要求更低，现场安装时不需要做重型混凝土基础，能大幅缩短施工周期，降低基建投入。筒仓的支撑结构采用三立柱框架形式，三根立柱沿罐体圆周均匀分布，立柱之间通过横向拉杆、斜向撑杆形成稳定的三角受力体系，能承受满仓状态下粮食的垂直载荷以及风载带来的水平侧向力，立柱底部设置的安装底板可通过膨胀螺栓与地面基础固定，保证设备运行过程中的稳定性。罐体侧面配套设置了笼式爬梯，爬梯从地面一直延伸至仓顶位置，仓顶设置了带密封结构的人孔与进料口，方便运维人员定期进入仓内检查清理，也能匹配不同的进料方式，不管是气力输送进料还是皮带机抛料进料都能适配。设计过程中需要重点校核锥段与圆柱段的连接强度，该位置是满仓载荷下的应力集中区域，通过局部增加壁厚、设置加强筋的方式分散应力，避免长期使用后出现焊缝开裂或者罐体变形的问题，同时爬梯与罐体的连接点也做了载荷校核，能承受运维人员攀爬时的动载荷，不会出现连接脱落的安全隐患。安装边界方面，该筒仓整体占地直径约3米，总高度控制在6米以内，不需要过高的厂房净空就能布置，仓顶人孔位置预留了足够的操作空间，爬梯外侧的护笼结构符合安全作业规范，能避免人员攀爬时发生坠落风险，罐体整体做了防静电处理，避免粮食输送过程中产生的静电积累引发安全问题。
