散装物料输送用星型加料闸门结构

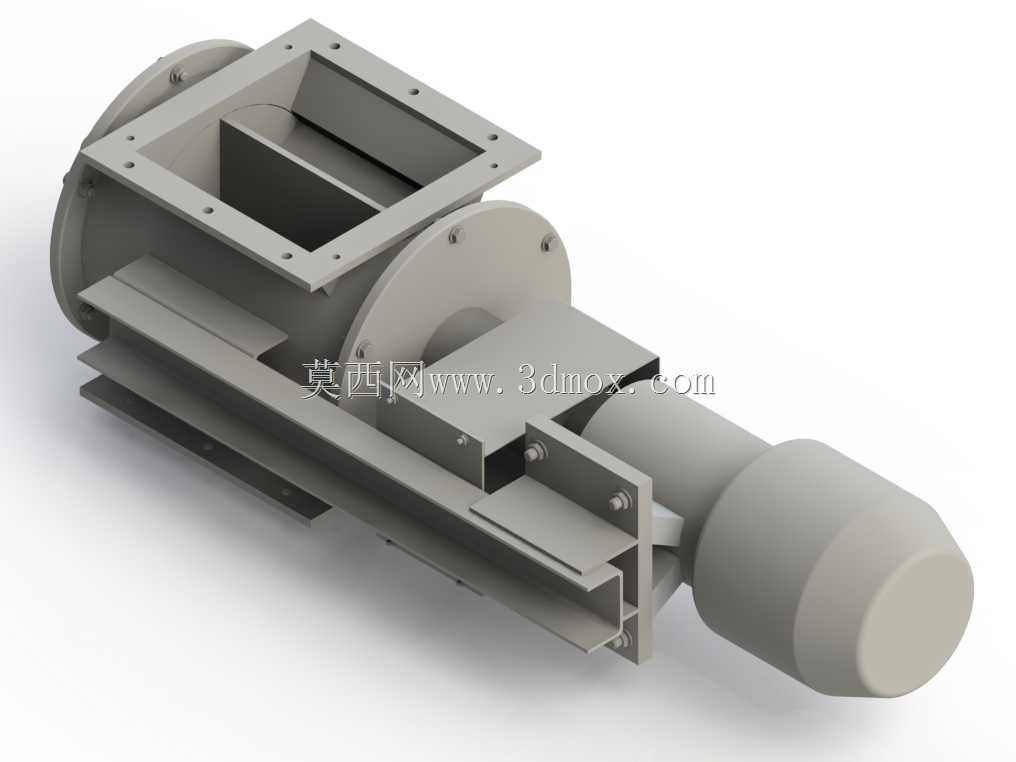

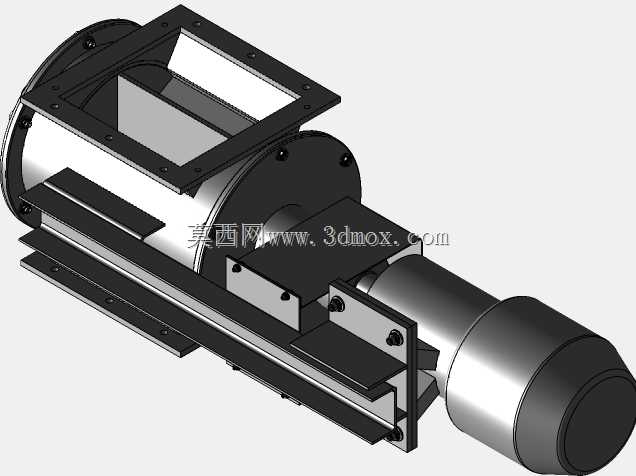

　　该结构属于散装物料处理系统中的定量给料类闸门装置，主要应用于粉体、小颗粒散料的工艺管线中，常见于粮食加工、建材生产、化工粉体输送、环保除尘排灰等工况场景，既可以作为料仓出料的控制部件，也可在气力输送系统中承担锁气卸料的功能，避免上下腔压差串通影响物料输送效率。从实际使用需求出发，设计时首先明确了核心功能边界：既要保证物料通过时不发生卡滞，也要在停机状态下实现上下腔体的有效隔断，同时适配连续化生产的长时间运行要求。结构上采用上方方形法兰进料口、侧方圆形法兰连接驱动端的布局，进料腔内部设置分隔导流结构，将进料口划分为两个独立的落料通道，可有效避免大块物料直接冲击转子叶片，同时分流后的物料能更均匀填充到转子格仓中，减少给料脉动。

　　转子部分采用格仓式结构，随驱动端转动时，格仓从上方进料口承接物料，转动至下方出料口时依靠重力将物料卸出，每转的卸料量可通过格仓容积与转速匹配计算，方便工艺端做定量给料的参数匹配。驱动端采用直联式布局，动力输出轴与转子轴通过刚性连接传递扭矩，减少传动环节的功率损耗，同时缩短设备整体轴向尺寸，降低安装所需的空间预留。安装边界方面，上方方形法兰可直接与料仓出料口、溜管法兰做螺栓连接，侧方圆形法兰用于固定驱动组件，安装时需保证转子轴线处于水平状态，避免因倾斜导致格仓内物料残留偏载，加剧叶片与壳体的磨损。壳体与转子的间隙控制在合理范围，既要保证转子转动无卡涩，也要减少间隙漏风，满足气力输送系统的锁气要求；针对磨琢性较强的物料，可在壳体内壁、

　　叶片边缘加装可更换的耐磨衬板，延长设备整体使用寿命。设计过程中重点考虑了物料通过性，格仓的倒角、导流板的倾斜角度都经过适配调整，避免出现物料堆积的死角，对于含水率偏高、流动性稍差的物料，也能保证顺利卸出，不会在格仓内粘附架桥。日常维护时，可通过拆解侧方端盖直接检查转子磨损情况，无需整体拆卸设备与上下游管线，降低运维的工作量。该结构的尺寸参数匹配常规散料处理管线的通径要求，汽包段（即转子腔体）直径259mm，轴向长度250mm，共设置6个格仓，这种格仓数量的选择平衡了卸料均匀性与转子结构强度，格仓数量过多会减小单格容积降低卸料效率，数量过少则会导致卸料脉动过大，影响下游工艺的稳定性。在实际生产应用中，该结构可根据物料特性调整转子转速，

　　针对流动性好的颗粒物料可适当提高转速提升处理量，针对细粉状易扬尘物料则降低转速，保证卸料过程平稳，减少扬尘溢出。壳体的加强筋结构布置在受力集中的法兰连接位置与腔体支撑处，避免满料负载时壳体发生形变，导致转子转动卡滞。
