野外作业多光谱相机移动承载车架

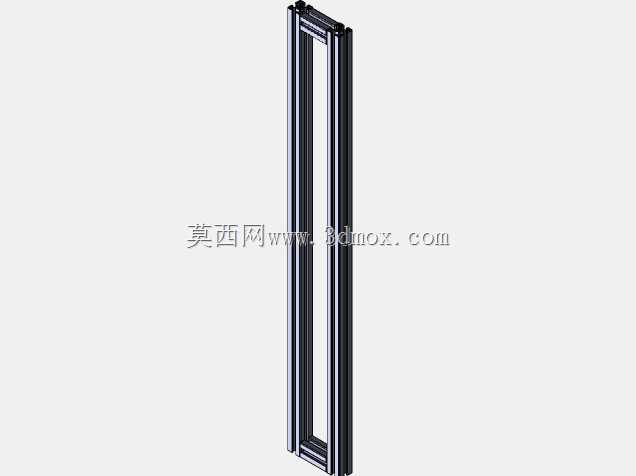

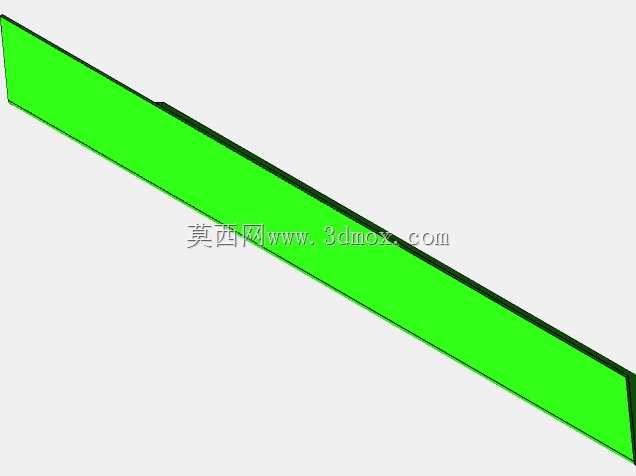

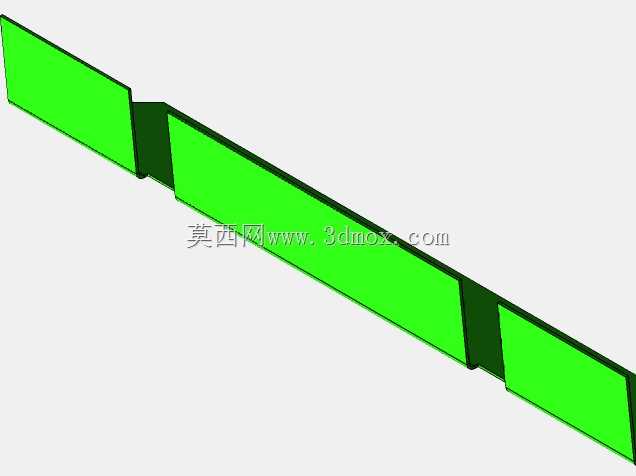

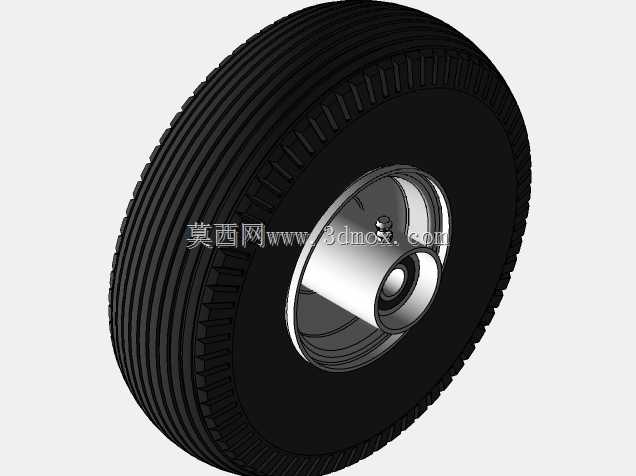

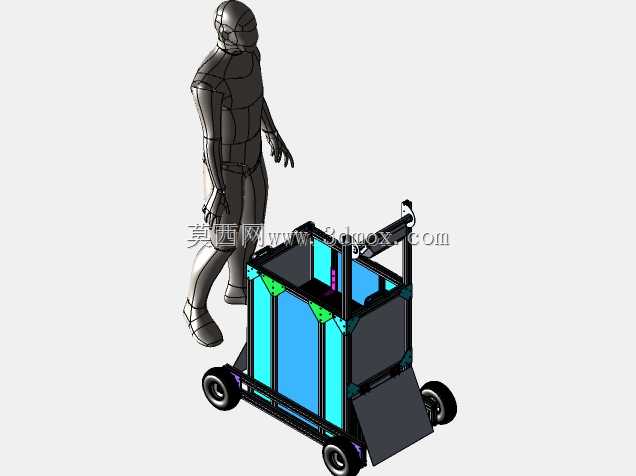

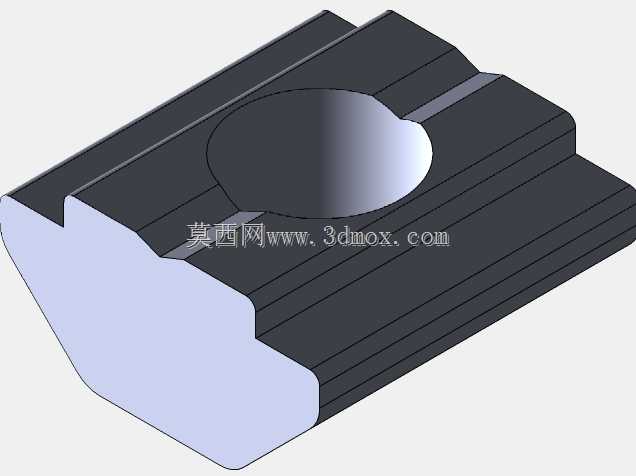

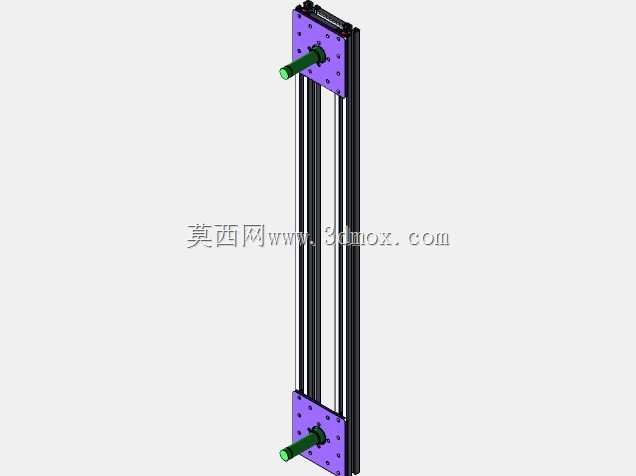

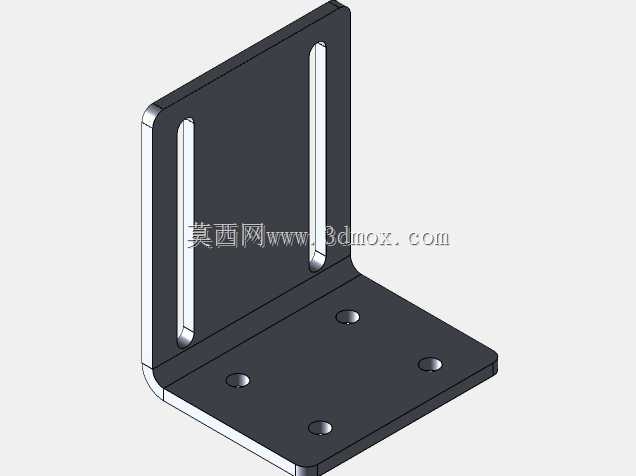

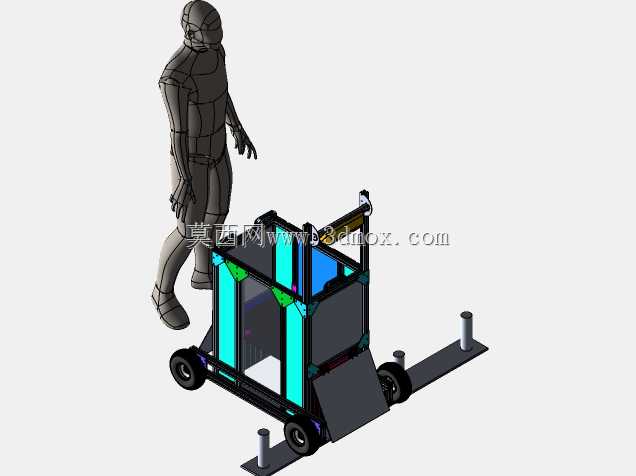

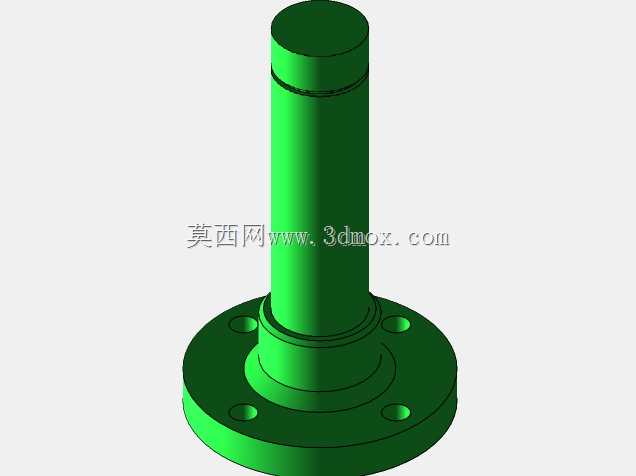

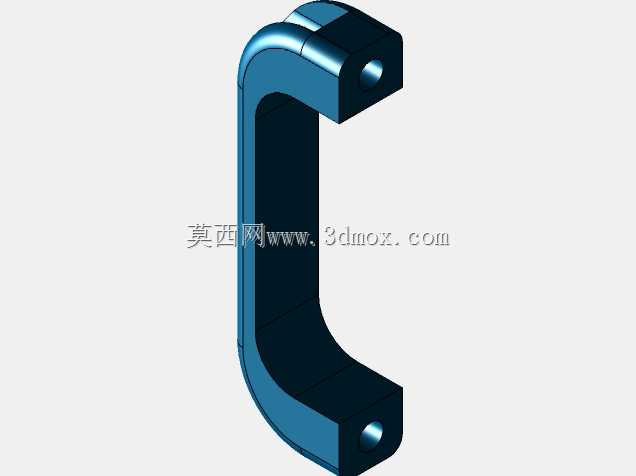

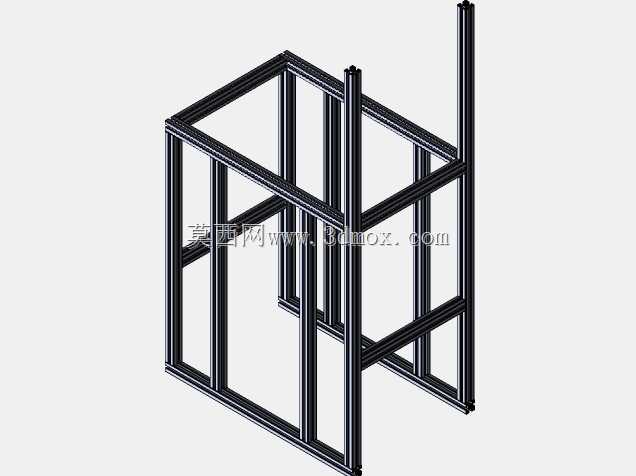

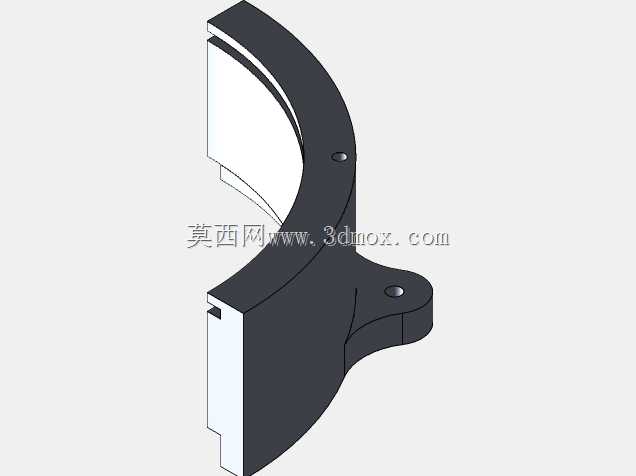

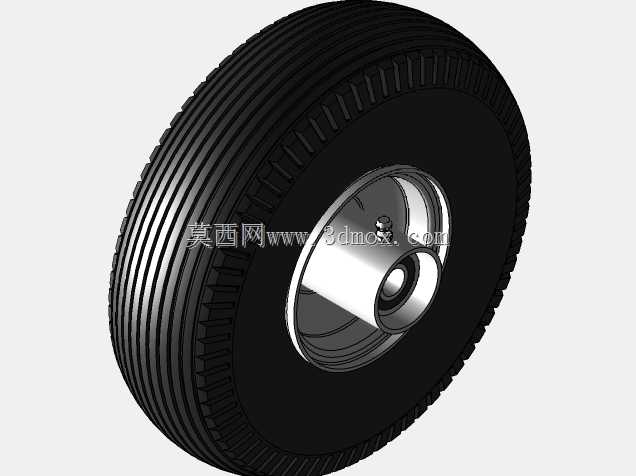

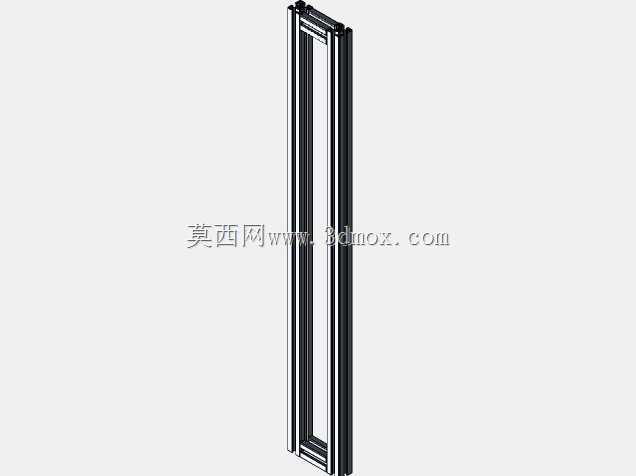

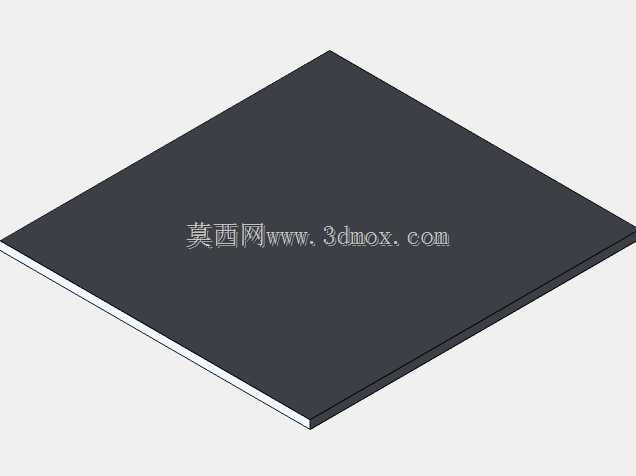

这款承载车架主要面向大田农业多光谱数据采集场景设计，解决传统手持多光谱相机作业覆盖范围小、数据一致性差、长时间作业人员负荷大的痛点，可搭载多光谱成像单元在规整农田、设施农业园区内完成自主走航式作物长势监测、墒情评估、病虫害早期识别等数据采集工作。设计阶段优先考虑野外非铺装路面的通行适应性，车架底部采用四轮布局，其中后轮配置驱动单元、前轮预留转向安装位，轮距参数匹配常见作物垄距，避免作业过程中碾压作物；车架下部前置两个可调节高度的支撑柱，在定点采集数据时可落下支撑柱锁定车架位置，消除轮组弹性形变带来的成像抖动，保障多光谱图像的像素对齐精度。整体框架采用工业铝型材拼接搭建，在保证结构刚度的同时预留了充足的安装拓展位，多光谱相机的安装支架设计在车架上部靠前位置，可根据作物冠层高度调节安装高度与俯仰角度，避免车架自身结构进入成像视场；框架内部预留了电池仓、工控机安装位与走线槽，所有电气元件的安装面都设计了减震垫，抵消田间路面颠簸带来的硬件冲击。车架侧面设置了透明防护板，既可以阻挡田间行进时飞溅的泥水打湿内部电气元件，也不会额外增加过多车体重量；后部预留了推手安装位，在设备调试或者转场时可由操作人员手动推行，也可后续拓展自动驾驶模块实现无人作业。设计过程中严格控制整车外形尺寸，宽度控制在常规田垄通行的允许范围内，高度可根据作业场景调整，所有外伸部件都做了圆角处理，避免在田间行进时挂扯作物藤蔓或者地膜；轮组选用实心橡胶轮胎，无需充气维护，适配田间碎石、土块等复杂路面工况，车架整体重心控制在轮组支撑面的中心位置，即使在15度以内的坡地作业也不会发生侧翻。成像单元的安装位预留了标准相机螺孔与快装板接口，可适配不同品牌、不同重量的多光谱相机，同时预留了补光灯、定位模块的安装点位，可根据作业需求拓展RTK定位、环境参数采集等功能，车架的供电回路做了分路设计，动力单元与数据采集单元独立供电，避免动力启停时的电压波动影响采集设备的稳定运行。
