四自由度彩色涂装关节式工业机械臂结构

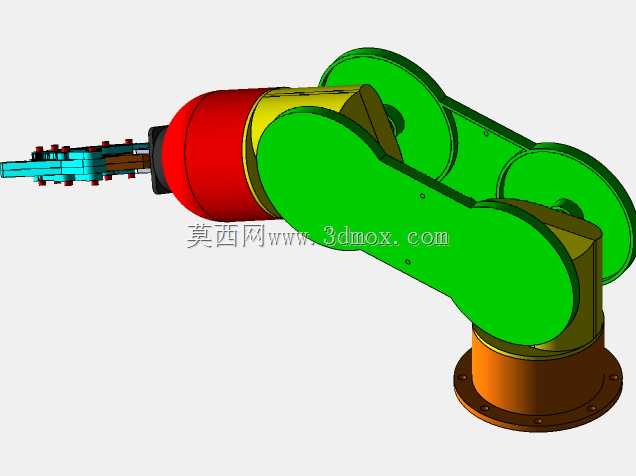

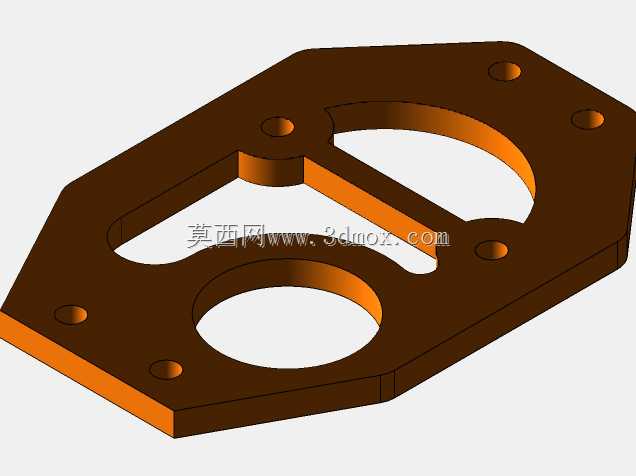

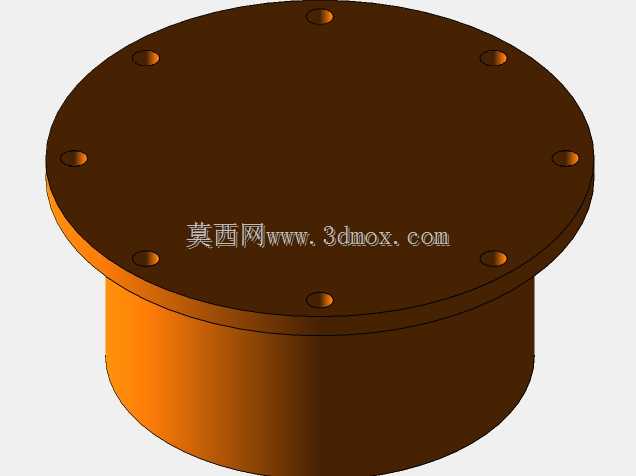

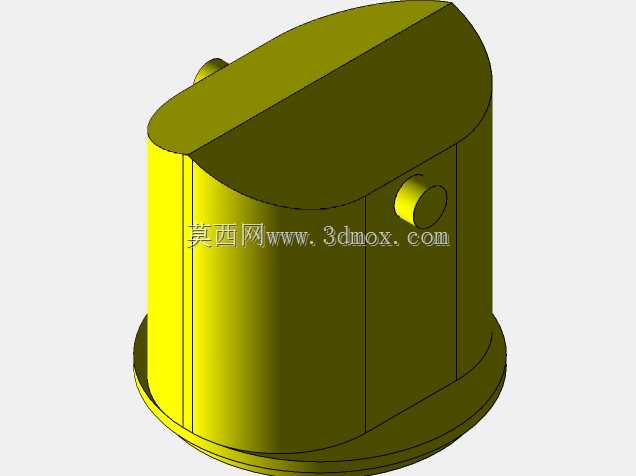

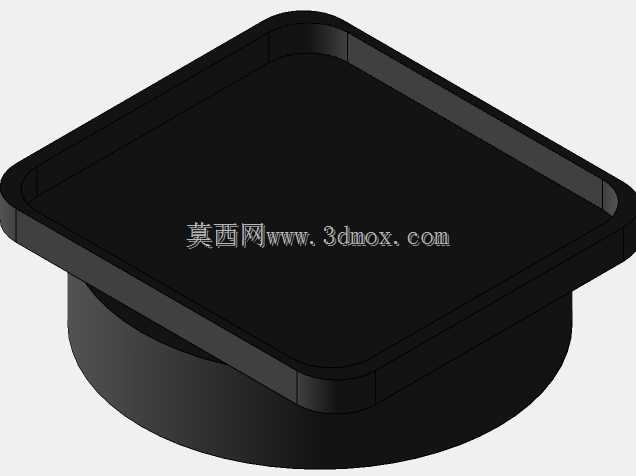

这款关节式机械臂采用四自由度串联构型，从底座法兰到末端执行器的关节排布依次为腰座回转关节、大臂俯仰关节、小臂俯仰关节、末端腕部回转关节，各关节的运动范围经过限位校核，可覆盖半径600mm以内的圆柱形作业空间，完全适配桌面级自动化工位的布局需求，不会出现运动干涉问题。底座采用带安装孔的圆形法兰结构，法兰直径180mm，均布6个M10螺栓安装孔，可直接固定在设备台面、线边机架或者移动AGV的搭载平台上，安装面的平面度公差控制在0.1mm以内，保证腰座回转时的同轴度，避免长期运行出现关节磨损加剧的问题。

从实际应用场景来看，这类构型的机械臂多用于3C电子行业的小零件分拣、PCB板上下料、螺丝锁付工位，也可适配轻工行业的小件包装、码垛、涂胶作业，末端法兰预留了标准的气动接口与电气走线通道，可快速更换夹爪、吸盘、螺丝批头等不同执行端，无需额外改造臂体结构。臂体的结构设计采用了内走线布局，所有动力线缆、信号线缆都从关节内部的穿线孔穿过，避免外部走线在运动过程中出现剐蹭、缠绕的问题，同时在关节衔接处设置了密封挡边，可阻挡车间内的粉尘、切削液溅入关节内部，适配多数普通工业车间的使用环境，无需额外加装防护外罩。

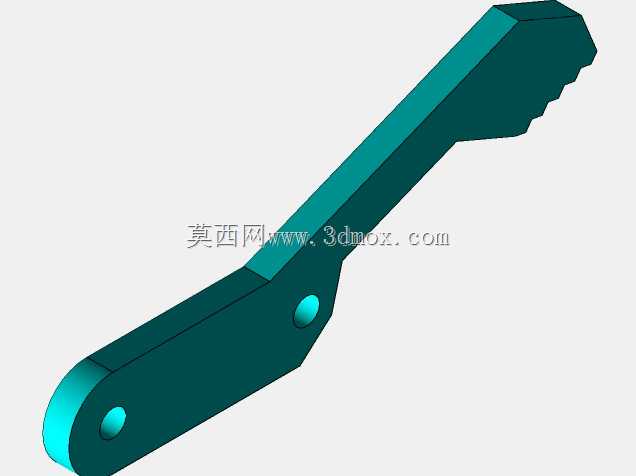

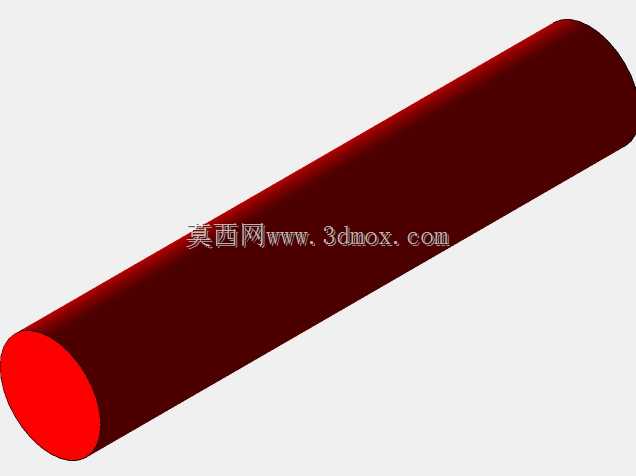

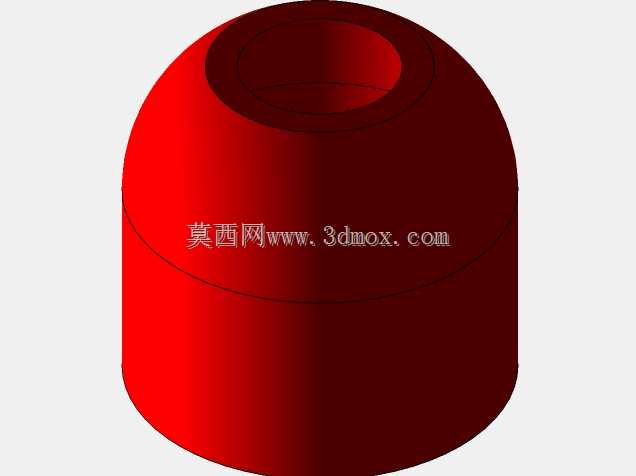

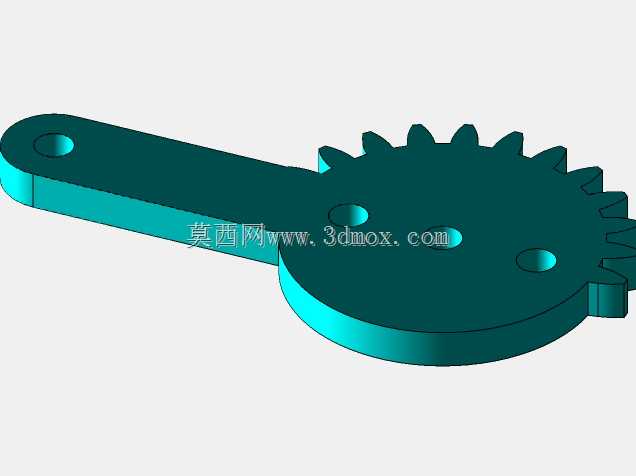

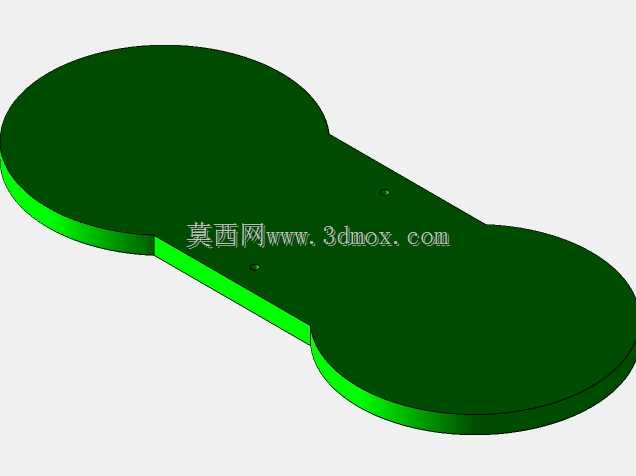

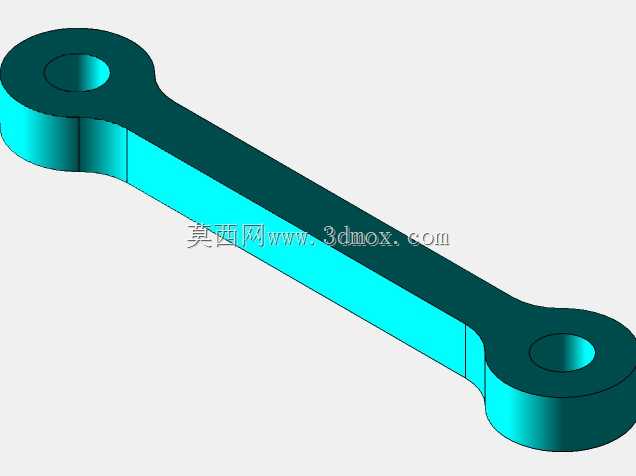

大臂与小臂的结构采用等强度设计，在保证臂体刚性的前提下，对非受力区域做了减重处理，将整机自重控制在25kg以内，单人即可完成安装移位，同时各关节的铰接点都设置了润滑脂注油通道，日常维护时无需拆解臂体，直接从注油嘴加注润滑脂即可完成保养，降低后期运维成本。末端执行器的连接法兰采用标准ISO 9409-1-40-4-M6接口，可兼容市面上多数通用型末端执行配件，用户在做二次开发时不需要重新设计连接法兰，大幅缩短工位改造的周期。各关节的运动速度参数经过匹配调校，腰座最大回转速度120°/s，大臂小臂俯仰最大速度90°/s，末端回转最大速度180°/s，重复定位精度可控制在±0.05mm以内，完全满足小件装配、分拣作业的精度要求，不会出现定位偏差导致的工件磕碰、装配错位问题。

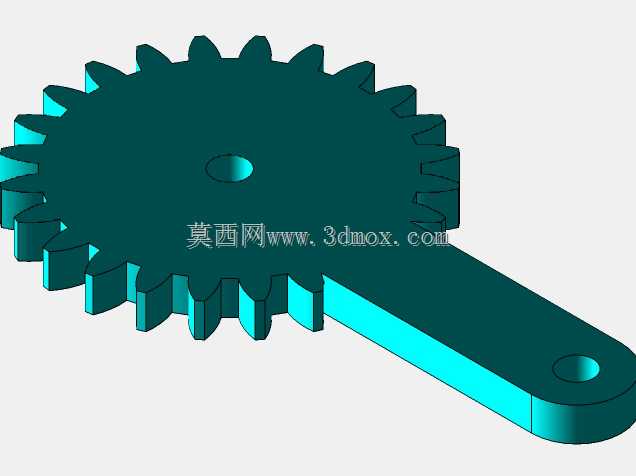

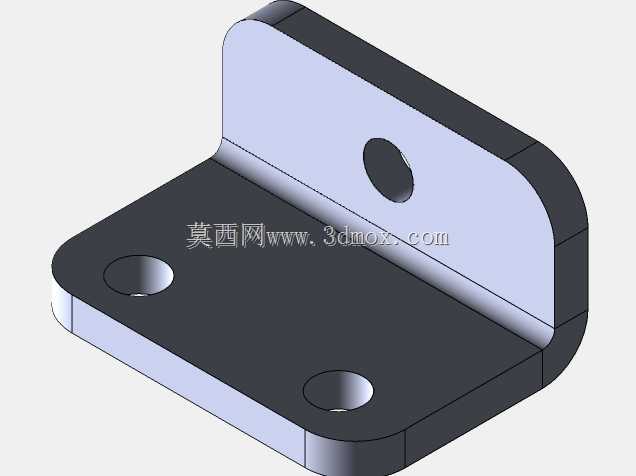

在设计过程中，各关节的驱动安装位都预留了足够的装配间隙，可适配不同功率的伺服电机与谐波减速器，用户可根据实际负载需求更换对应规格的驱动组件，不需要修改臂体的主体结构，拓展性较强。臂体的外形采用圆弧过渡设计，没有尖锐的凸起棱角，避免设备运行过程中剐蹭操作人员或者周边的工装物料，同时各关节的限位位置都设置了硬限位块，即使电控系统出现故障，臂体也不会超出预设的运动范围，杜绝设备碰撞损坏的风险。
