多光谱相机铝型材搭载支撑框架结构

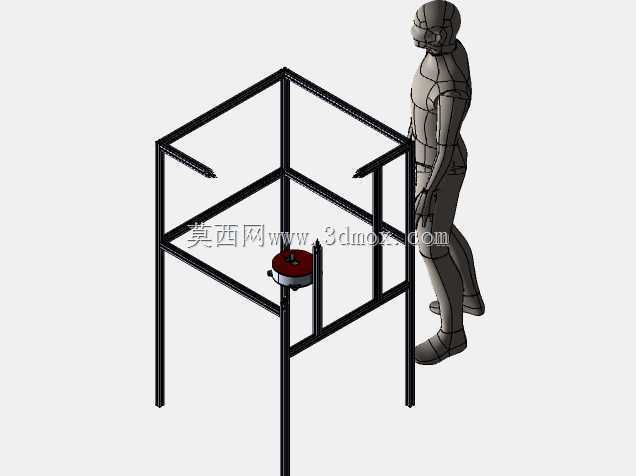

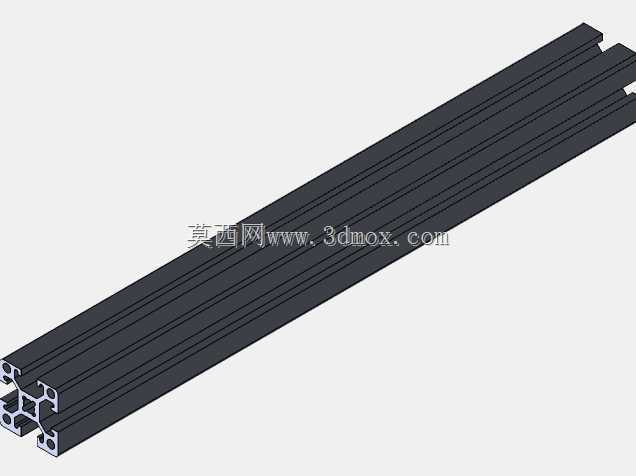

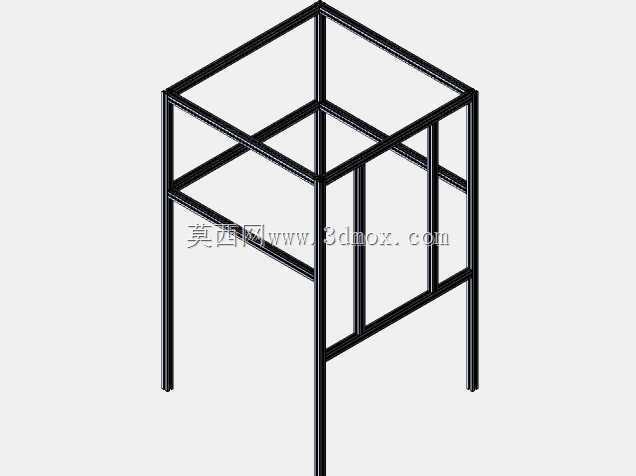

　　这套多光谱相机搭载框架，主要面向户外多光谱成像检测、田间作物表型分析、工业现场多维度光学巡检这类需要固定多光谱采集设备的作业场景，核心作用是为多光谱相机、配套补光模块、数据传输单元提供稳定的安装基准，同时预留足够的操作空间，避免作业过程中设备晃动、磕碰影响采集精度。从结构设计逻辑来看，整体采用工业铝型材拼接搭建，没有采用焊接一体式机架，核心考虑是户外作业场景下的拆装运输需求，铝型材本身的槽道结构可以灵活调整安装板的高度、前后位置，适配不同焦距的多光谱相机，也能兼容不同尺寸的补光、定位模块安装。框架的四根主立柱采用4040标准铝型材，底部预留了脚轮安装位，同时搭配可调节支撑脚，在平整室内场地可以锁死脚轮移动换位，

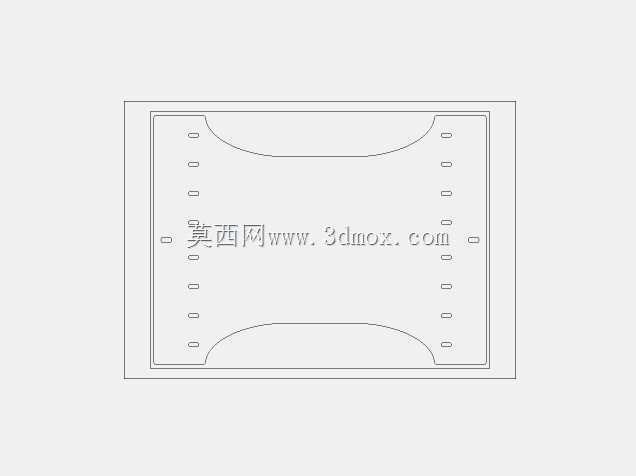

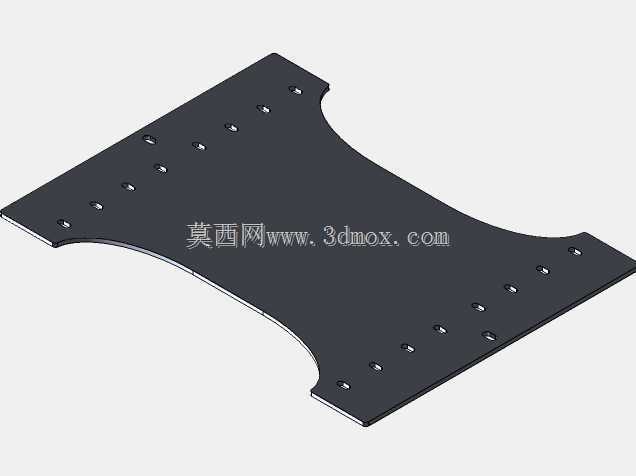

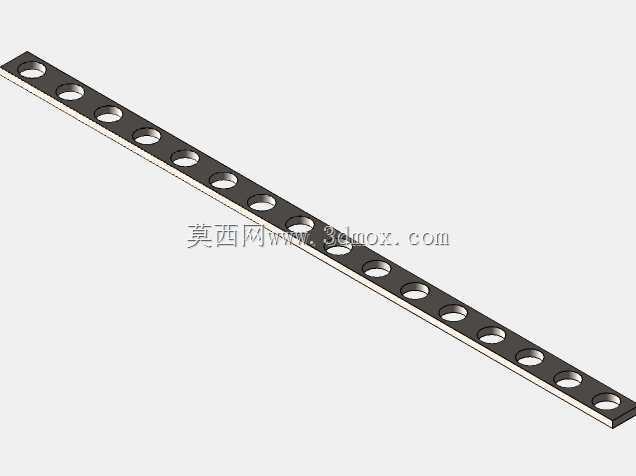

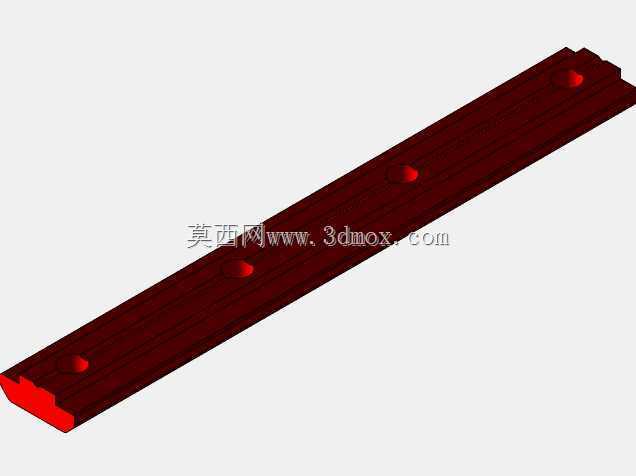

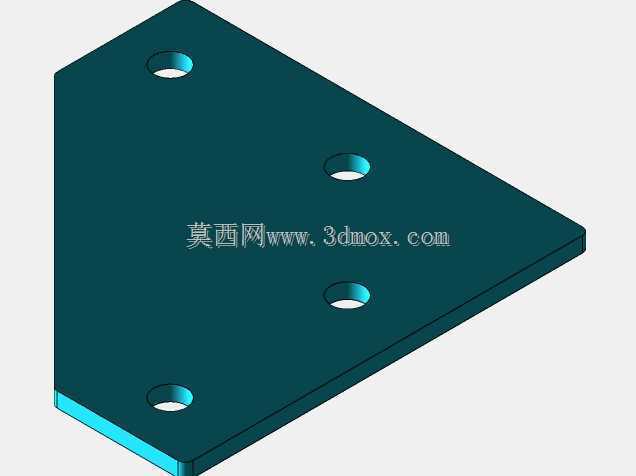

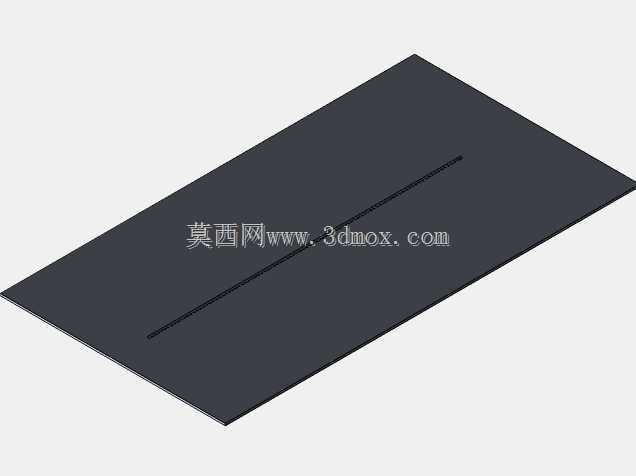

　　在户外不平整地面可以通过支撑脚调平，保证相机安装面的水平度误差控制在0.5mm/m以内，避免成像出现梯形畸变。框架上层是方形的顶部围护结构，一方面可以挂载顶部补光光源、定位标识板，另一方面也能起到防护作用，避免高空坠物砸损下方的相机设备。中部的安装托板采用沉头螺丝固定在型材滑块上，托板上预留了多组腰型安装孔，孔位间距按照主流多光谱相机的底部安装螺孔标准设计，不需要额外打孔就能直接固定相机，托板侧面预留了走线槽位，相机的电源线、数据线可以沿着型材槽道规整布置，避免线材垂落剐蹭作业对象。框架的四个角位采用加厚角码连接，角码与型材之间加装了防滑垫片，反复拆装也不会出现连接松动，侧面预留的把手结构方便作业人员抬运转移，

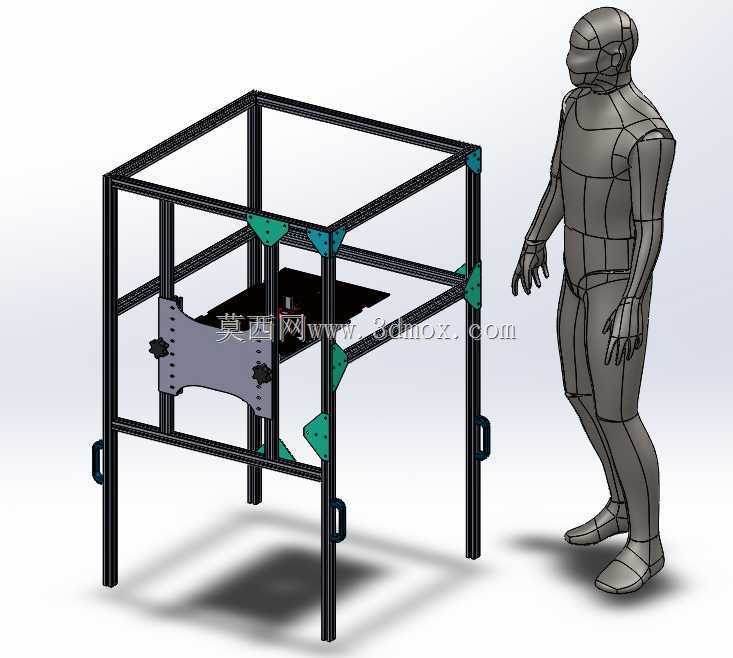

　　整体框架的空载重量控制在18kg以内，两名作业人员就能完成短距离转运。从安装边界来看，框架整体外轮廓尺寸为1200mm×1000mm×1400mm，中部相机安装位的可调行程范围为垂直方向600mm、水平方向前后300mm，安装托板的最大承重为15kg，足以覆盖绝大多数民用、工业用多光谱相机加上配套镜头、补光模块的总重量。设计过程中特意参考了人体工程学操作高度，相机安装后的操作面距离地面高度在900mm到1200mm区间，作业人员站立状态下就能完成相机参数调试、存储卡更换等操作，不需要频繁弯腰或者登高。框架的底部支腿间距经过优化，在保证结构稳定性的前提下，支腿内侧留出了800mm×700mm的通透空间，既可以放置作物样本台、

　　待检测工件托盘，也能让小型AGV设备穿行到框架下方，配合自动化产线完成在线检测作业。考虑到户外作业可能遇到的大风天气，框架底部预留了配重块安装位，可以加装标准配重块降低整体重心，提升抗风稳定性，避免阵风导致框架倾覆损坏设备。型材表面采用阳极氧化处理，耐雨水、耐弱腐蚀，适合田间、工业车间这类复杂环境长期使用，所有连接螺丝都采用不锈钢材质，反复拆装也不会出现锈死问题。
