L型带凸台凹槽塑料支撑座结构设计

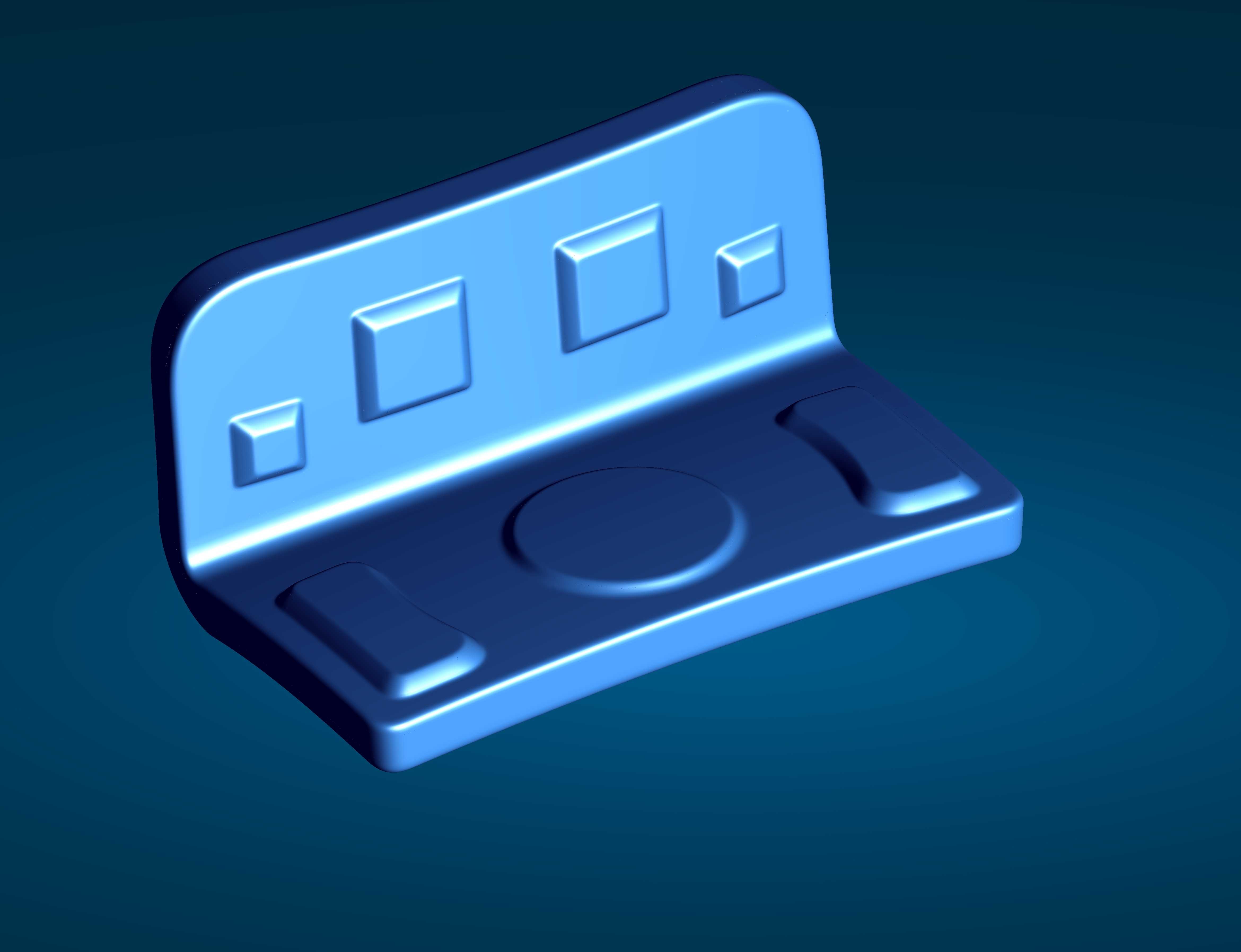

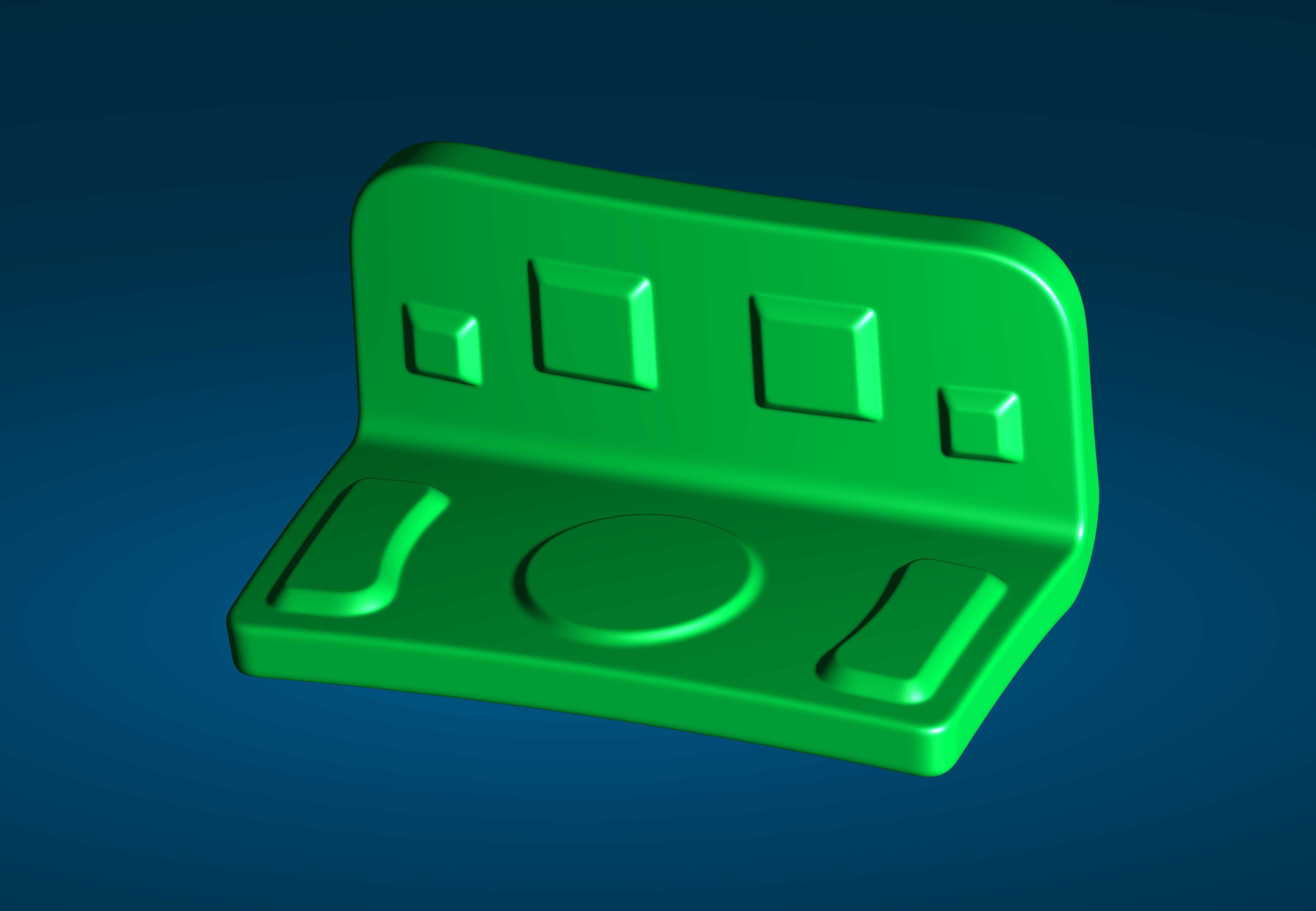

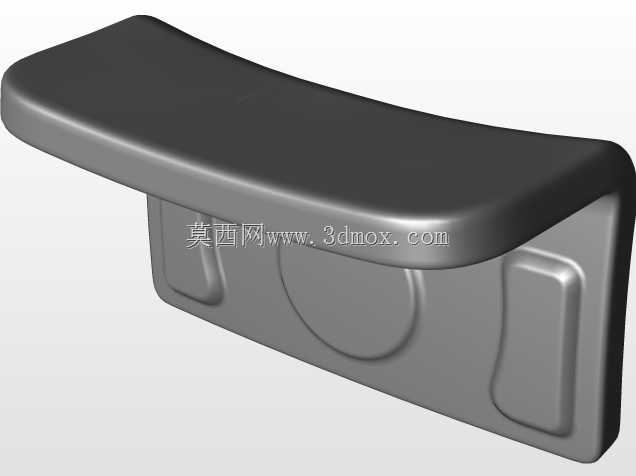

这款L型结构的塑料支撑件，在轻工自动化生产线、小型电子设备操作台、民用置物架的配套结构中应用十分广泛，日常多作为小型操作工位的承托定位部件使用，垂直立板与水平承托板采用一体化注塑成型结构，省去了后续拼接装配的工序，也避免了拼接结构带来的连接强度不足、装配公差累积的问题。从结构设计逻辑来看，垂直立板上设置的四个尺寸依次变化的方形凸台，并非装饰性结构，实际是为了匹配不同规格的方形定位块、小型功能模块的卡装需求，凸台边缘做了R2的圆角过渡，既可以减少注塑过程中应力集中导致的缩痕、开裂问题，也能在装配时起到导向作用，降低对位难度。水平承托板上的两个长条形凹槽，主要用于嵌装防滑胶条或者定位导轨条，凹槽深度控制在2mm，既能够保证嵌装件的固定强度，不会因为承托物品滑动导致嵌条脱落，也不会过度削减承托板的结构厚度，影响整体承重能力；承托板中心的圆形沉槽，是为了匹配圆形底座的小型功能部件，比如小型操作按钮座、圆形感应模块的定位安装，沉槽深度1.5mm，能够限制安装件的水平位移，不需要额外设置定位销就能完成初步定位，减少装配时的紧固件使用量。在安装边界设计上，该支撑件的垂直立板背部预留了两个隐藏式安装孔位，孔位做了沉头设计，安装后螺丝头不会突出立板表面，避免干涉立板侧安装的其他部件；水平承托板的底部四个角位置设置了高度1mm的支撑凸点，当支撑件固定在安装基面时，能够让承托板底部与基面之间留出微小间隙，既可以避免基面不平整导致的支撑件翘曲问题，也能在有少量积液的工况下，让液体从间隙流出，不会积在支撑件底部导致材料长期浸泡老化。整体外形的所有外露棱边都做了R3-R5的圆角处理，没有尖锐棱角，在人工操作的工位使用时，能够避免磕碰划伤操作人员，符合人机工程的安全设计要求。材质选用常规的ABS工程塑料即可满足大部分使用场景的强度需求，若用于有一定耐磨要求的工位，可更换为PA材质注塑，结构本身不需要做额外修改，适配性较强。
