带挂钩式环形钢带紧固抱箍结构设计

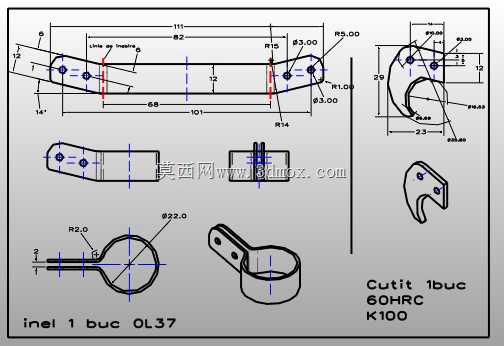

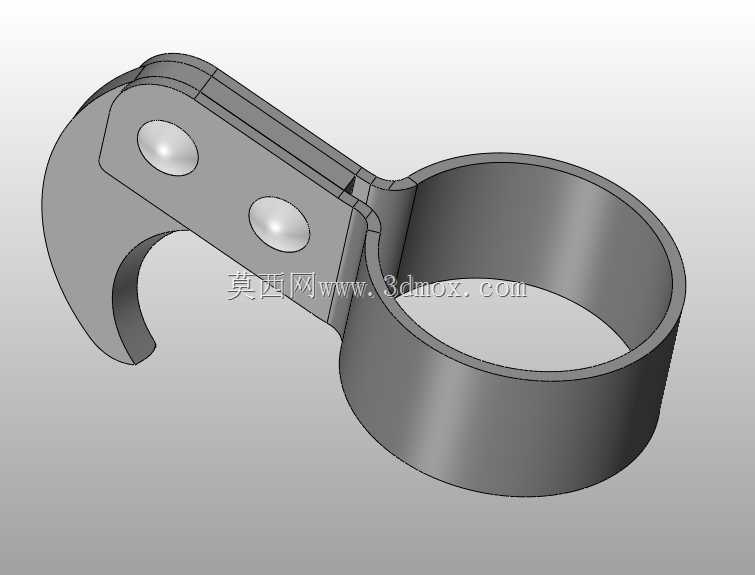

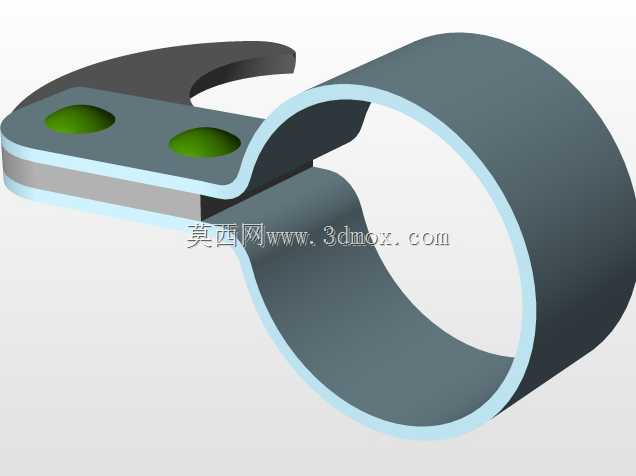

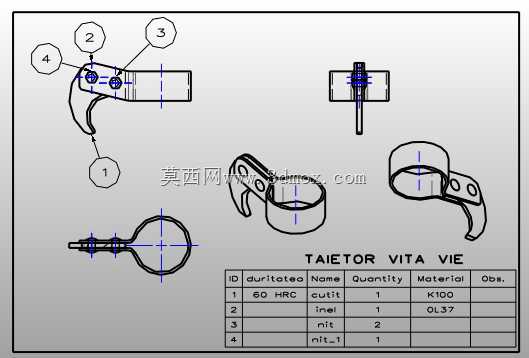

这类带挂钩的环形钢带抱箍，日常在管路布设、杆装设备固定场景里出镜率极高，不管是户外通信线缆的杆路固定、小型气动管路的临时束装，还是农用灌溉水带的端头锁紧，都能看到同结构产品的应用。从结构功能上看，整部件采用一体弯折的钢带成型，环形段用来环抱待固定的圆柱类工件，侧边延伸的叠片带两个铆接凸点，是用来配合锁紧件完成箍紧力传导的结构，端部的弯钩结构则是在箍紧作业时勾住钢带另一端的定位孔，避免钢带在锁紧受力时出现滑脱，相比普通无钩的光面抱箍，这种带钩结构在单人作业时能提前完成预定位，不需要额外手扶固定钢带位置，能大幅提升高空或者狭小空间内的安装效率。设计这类结构的时候，首先要确认环形段的内径公差，因为抱箍环抱的多为管材、杆件这类标准圆柱件，内径的设计值要比待固定工件的外径大0.2到0.5毫米，预留出钢带锁紧时的形变余量，同时要控制环形段的圆度公差，避免局部贴合过紧导致应力集中，长期使用下出现钢带断裂。叠片部分的两个铆接点位置要做等距排布，距离叠片边缘的距离要大于钢带厚度的1.5倍，防止铆接时出现钢带边缘开裂，铆接凸点的高度要控制在0.8到1.2毫米之间，既要保证和配套锁紧压片的咬合强度，又不能因为凸点过高导致叠片之间出现间隙，影响箍紧时的力传递。端部的弯钩弯折角度要控制在85度左右，弯折处的圆角要做R2以上的过渡，避免直角弯折带来的应力集中，同时弯钩的开口宽度要比钢带厚度大0.3毫米，保证锁紧时能顺畅卡入钢带的定位槽，不会出现卡滞。安装边界上，这类抱箍适配的工件外径范围要控制在环形段公称尺寸的正负3毫米以内，超出范围后要么会出现弯钩无法卡入定位位，要么会导致钢带重叠段过长，箍紧力分布不均。实际选型时要注意，钢带的厚度要根据待固定工件的承重来选，固定轻型线缆类工件时选0.8毫米厚度的钢带即可，固定输水管道这类有一定重量且带轻微振动的工件时，要选1.2毫米以上厚度的钢带，同时铆接点的抗剪力要能承受不低于150牛的径向拉力，避免长期受振动出现铆接松脱。另外，环形段的钢带边缘要做倒钝处理，防止安装时划伤操作人员，也避免刮伤待固定工件的表面防护层，比如PVC管材的外壁、杆件的喷塑层，都能避免因为抱箍边缘锋利导致的防护层破损锈蚀问题。
