脚踏式农用作业辅助传动装置结构

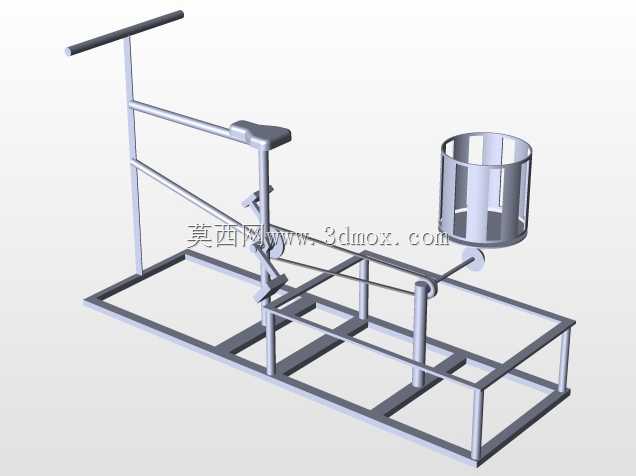

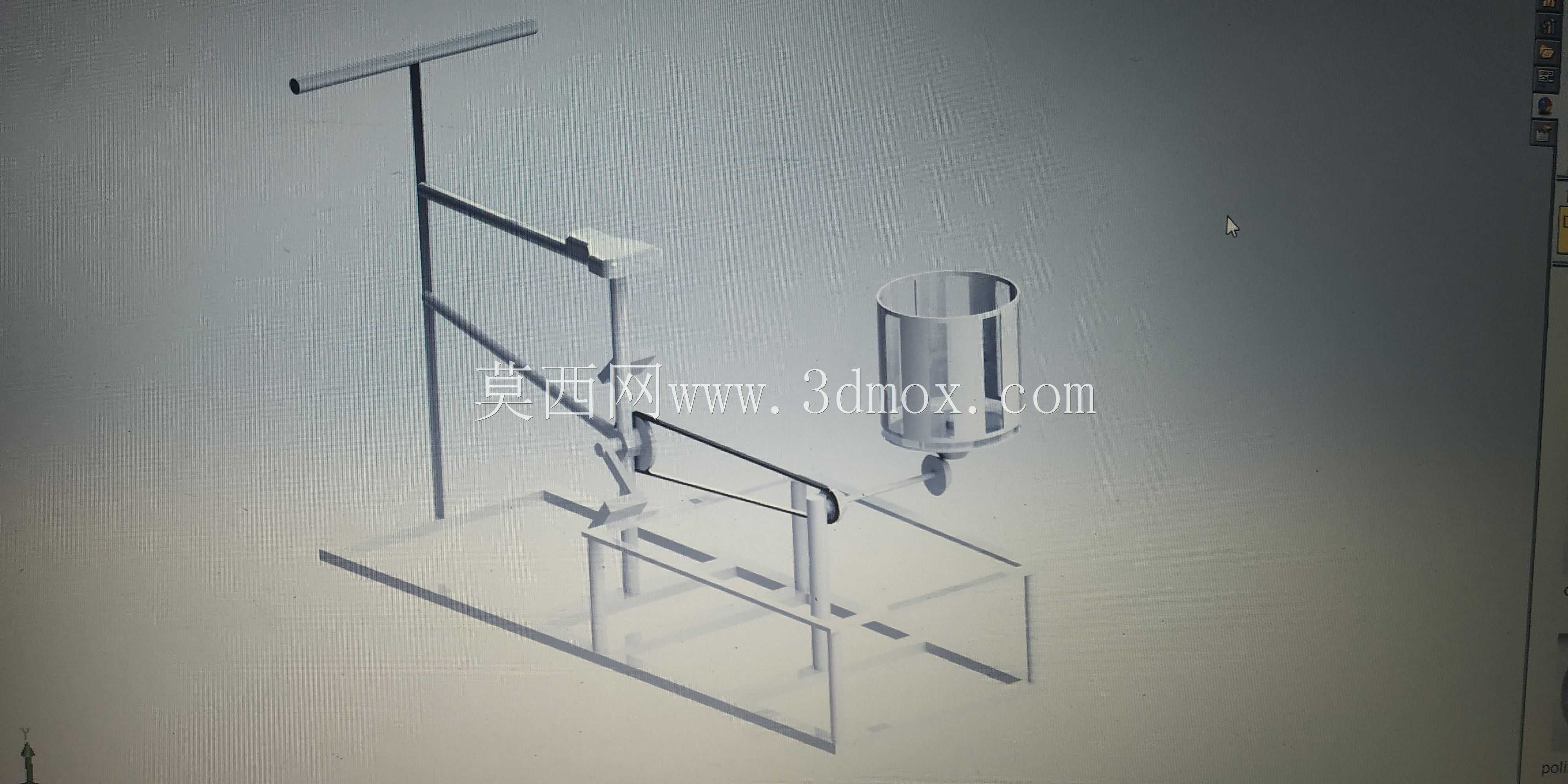

这套脚踏驱动的农用作业装置，主要适配丘陵山地零散地块的小范围农事作业场景，这类区域大型农机难以进入，传统人力作业劳动强度大，该装置可通过人力脚踏提供动力输出，带动配套的作业部件完成播种、施肥、小型物料输送等轻量农事操作，也可作为庭院经济、小型菜园的作业辅助设备使用。从结构设计来看，整体采用方管焊接搭建底架，底架的长宽尺寸控制在1.2米长、0.6米宽的范围内，整体高度不超过1.1米，底部框架预留了四个安装固定点位，可根据作业需求加装行走轮或者固定支脚，适配移动作业或者定点作业的不同场景，安装时仅需保证底架水平度偏差不超过5mm即可，无需额外浇筑基础，适配田间不平整的地面条件。装置的动力输入部分采用自行车式脚踏曲柄结构，搭配符合人体工学的座椅与扶手高度，扶手高度设置在0.9米位置，座椅高度可在0.5米到0.65米区间调整，适配不同身高的操作人员，长时间作业不易产生疲劳。动力传递部分采用带传动结构，将脚踏输出的扭矩传递到右侧的承载转台，转台采用镂空圆筒设计，内径300mm，高度250mm，可放置作业料斗、小型播种组件或者物料盛放容器，转台转速可通过更换不同直径的带轮进行调整，适配不同作业的转速需求。设计过程中优先考虑了结构的易维护性，所有转动部位均采用标准深沟球轴承支撑，日常仅需定期加注润滑脂即可，没有复杂的电控或者液压部件，农村地区的普通机修人员即可完成维修保养，零部件大多采用通用标准型材制作，损坏后可快速在本地五金门店采购替换，无需定制特殊配件。机架的焊接处均做了倒角打磨处理，避免作业过程中剐蹭操作人员，整体结构重心控制在底架中心偏前位置，即使操作人员站立在踏板上发力，装置也不会出现侧翻或者翘头的问题，扶手位置预留了安装拓展支架的螺纹孔，可后续加装照明、作业工具挂载等附加组件，拓展不同的作业功能。在实际田间测试中，该装置可在坡度不超过15度的山地地块稳定作业，单人操作即可完成原本需要两人配合的轻量农事作业，有效降低零散地块的农事作业劳动强度，也可作为农村科普教学、农机实训的实操结构样件，帮助学习者理解人力机械传动的基本原理与结构设计逻辑。
