农用拖拉机配套悬挂式喷杆喷雾装置

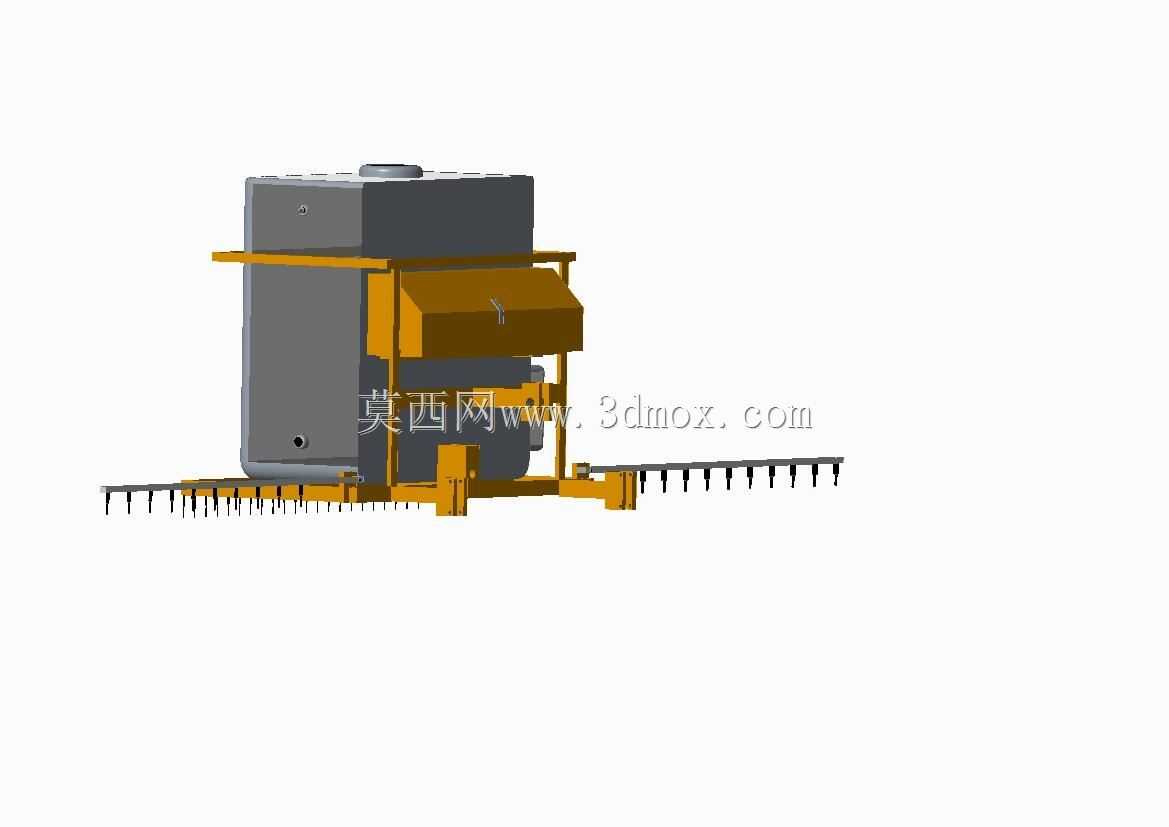

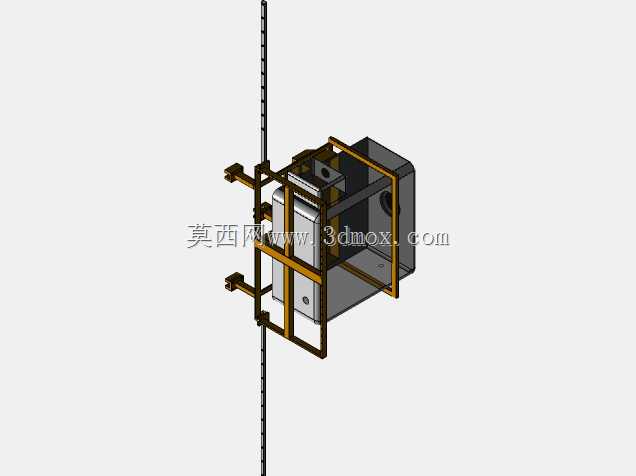

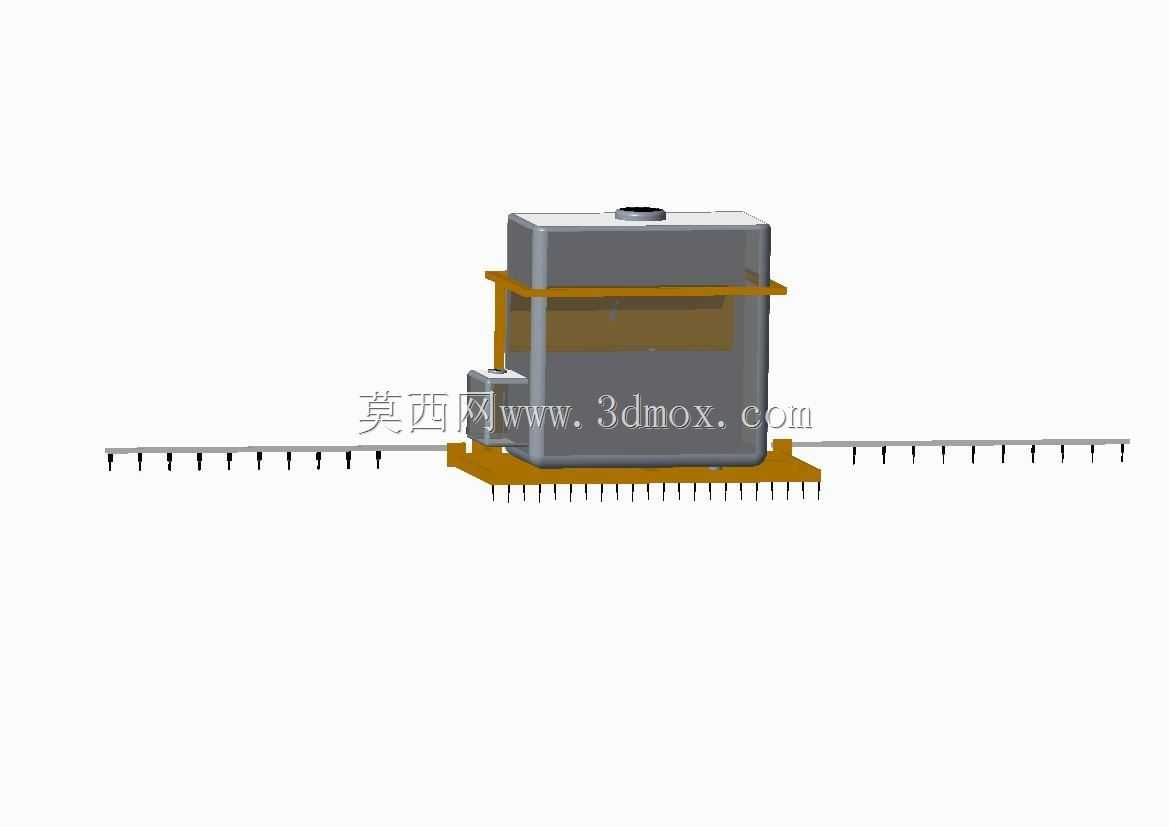

这套悬挂式喷雾装置是大田作物植保作业的核心配套机具，主要适配中小马力轮式拖拉机的后悬挂三点连接接口，作业时通过拖拉机后输出轴驱动隔膜泵完成药液加压输送，可覆盖小麦、玉米、棉花等多种旱作作物的病虫草害防治作业，也可用于叶面肥喷施、田间消杀等农事场景。从结构设计来看，整套装置采用模块化布局，主喷杆为分段式折叠结构，运输状态下可向机身两侧上方折叠收拢，收拢后整机宽度不超出拖拉机机身外廓，满足乡村道路、田间机耕道的通行要求；作业状态下喷杆展开后可形成连续均匀的喷雾覆盖带，喷杆高度可通过平行四连杆调节机构在距地面40厘米至120厘米区间内无级调整，适配不同生育期作物的冠层高度，避免喷杆刮碰作物穗部或茎叶造成机械损伤。喷头采用等距排布设计，相邻喷头间距为50厘米，每个喷头都配有独立的防滴阀，停机时可自动截断药液通路，避免管路残液滴漏造成局部药害，喷头体带有快速插拔结构，可根据作业需求更换不同流量规格的涡流片或扇形喷嘴，适配不同雾化粒径要求的作业场景，比如喷施除草剂时选用大流量扇形喷头保证覆盖均匀度，喷施杀虫剂时选用小流量涡流喷头提升雾滴附着率。药箱采用滚塑一体成型工艺，箱体底部设置大尺寸排污口，内壁做光滑圆弧过渡处理，减少药液残留，方便作业后清洗，箱体上部的加液口配有双层滤网，可过滤药液中的杂质避免堵塞喷头。悬挂架采用矩形钢管焊接成型，与拖拉机悬挂点连接的三个挂接点都配有耐磨衬套，减少作业颠簸带来的铰接磨损，架体上设置了横向减震弹簧，可在田间起伏路面作业时缓冲喷杆受到的冲击力，避免喷杆变形或喷头错位。整套装置的管路采用耐农药腐蚀的高压橡胶管，管路接头全部采用快插式结构，日常维护时无需专用工具即可完成管路拆装，泵体输出端配有稳压罐，可平衡管路压力波动，保证各个喷头的喷雾压力一致，避免出现喷幅两端药量不均的问题。设计过程中重点校核了悬挂状态下的整机重心位置，确保满载药液时重心落在拖拉机悬挂提升力的最优区间，不会出现拖拉机翘头或转向过重的问题，喷杆折叠后的锁止机构采用弹簧销定位，行驶过程中不会出现意外松脱展开的安全隐患。
