铲式挖掘机专用UNC型运输作业铲斗结构

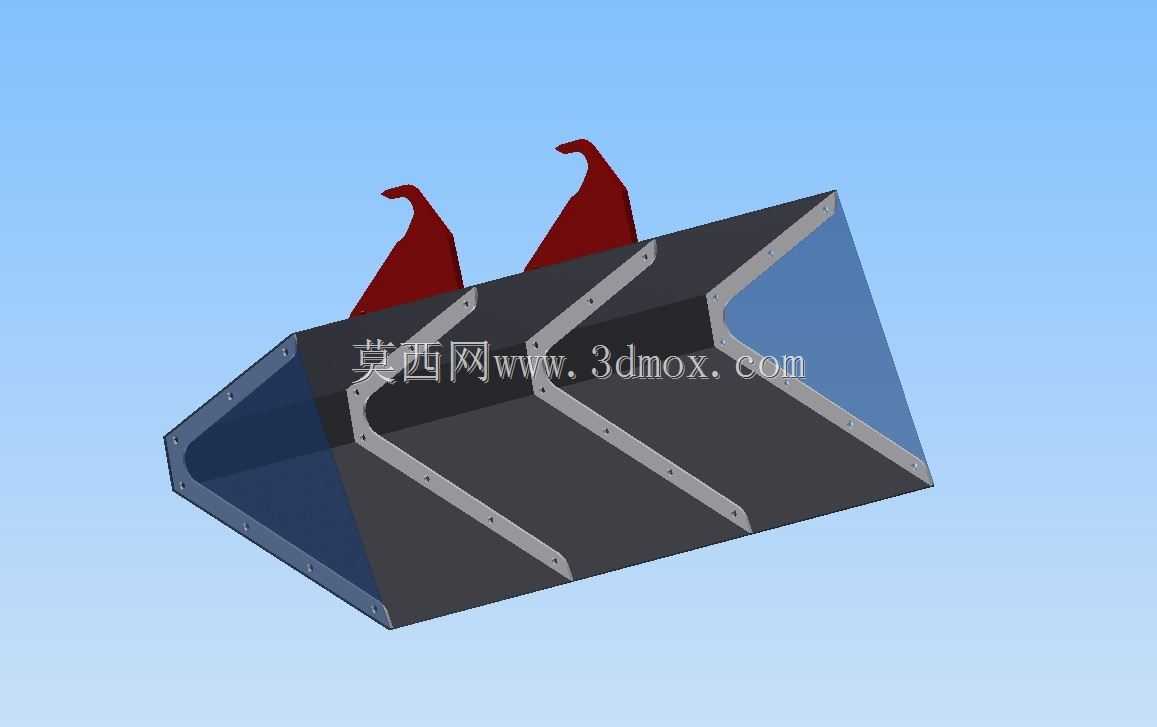

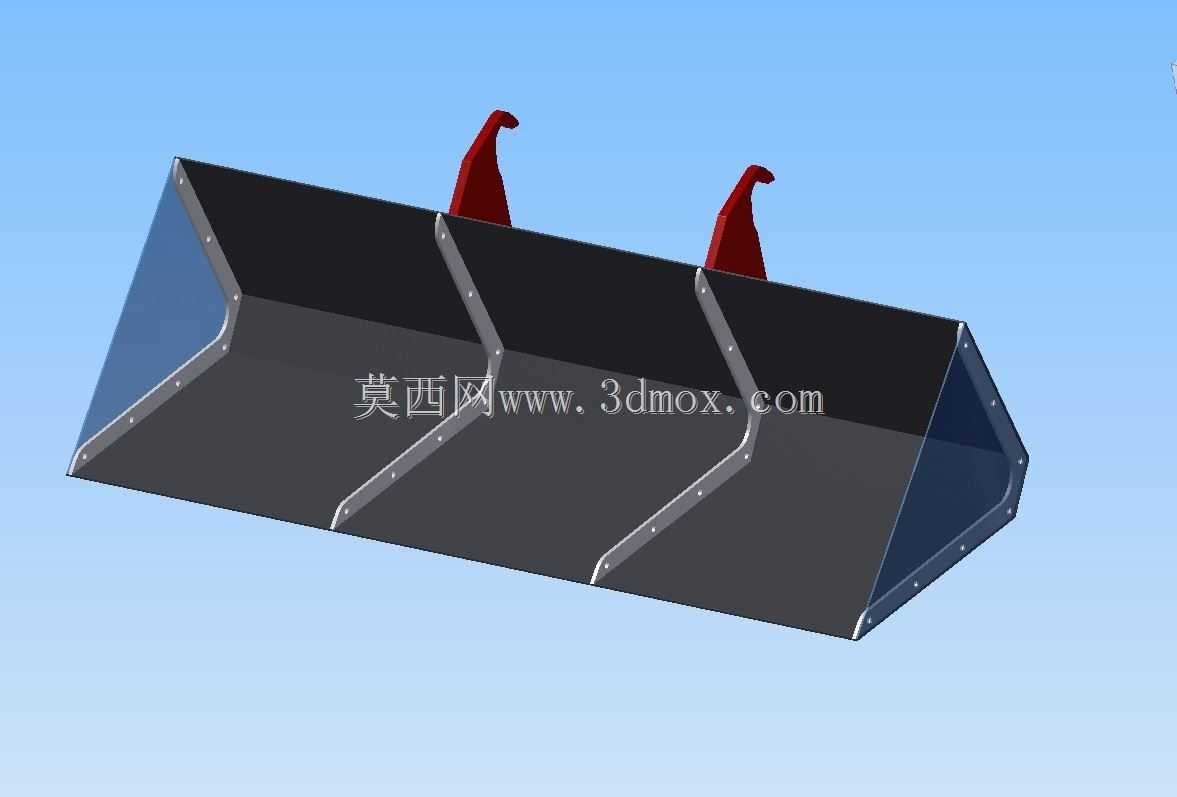

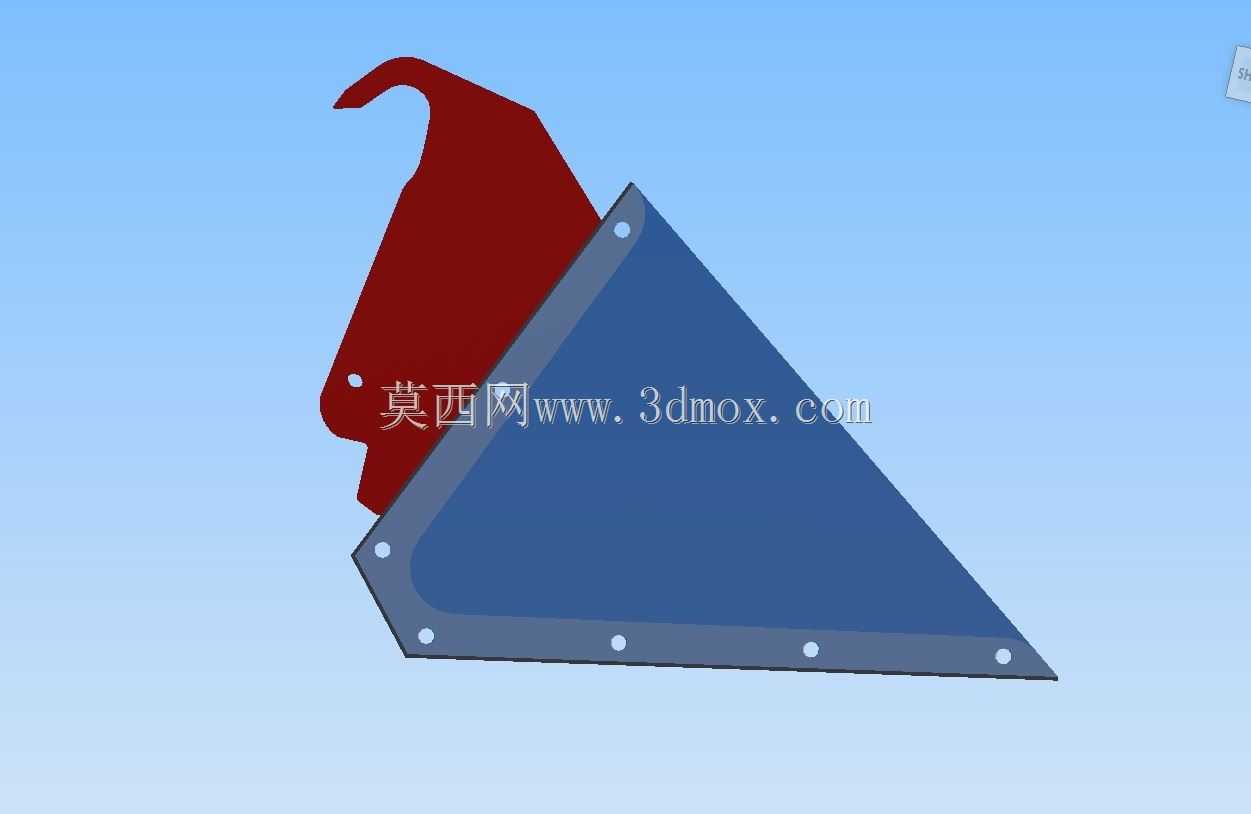

这款属具主要适配铲式挖掘机的前端作业接口，核心设计目标是解决常规铲斗无法规整运输长尺寸物料的痛点，在林区原木转运、电力施工电杆短距离倒运、市政管材转场等场景中，无需额外更换吊装属具即可完成散料挖掘与长材运输的切换作业。从结构设计来看，常规封闭式铲斗在装载长尺寸物料时，物料两端会伸出铲斗边缘，作业回转过程中极易剐蹭周边设备或施工人员，存在安全隐患，同时物料固定性差，运输途中容易滑落。这款UNC型铲斗采用可抽拉式侧板结构，正常挖掘作业时侧板处于锁止闭合状态，铲斗整体为封闭斗容结构，和标准铲斗的挖掘、装载散料功能完全一致，可完成土石方开挖、散碎物料归集等常规作业；当需要运输长木材、电杆这类长条形物料时，只需抽出对应侧的活动侧板，斗体侧面形成贯通式开口，长尺寸物料可沿斗体纵深方向放置，配合斗背上方的两个限位挂钩结构，可将物料牢牢卡在斗体内部，避免运输回转过程中物料窜动滑落。从安装边界来看，该铲斗的连接耳板尺寸、销轴孔间距完全匹配对应吨位铲式挖掘机的标准斗杆连接尺寸，无需对斗杆前端结构做任何改装即可直接换装，斗体整体宽度控制在同吨位挖掘机标准铲斗的宽度范围内，闭合状态下的回转半径和原机标准铲斗一致，不会额外增加作业时的空间需求，适配狭窄施工场地的作业要求。斗体内部的加强筋沿物料放置方向布置，既保证了抽拉侧板抽出后斗体的结构刚性，避免装载重质长材时斗体发生形变，同时筋板的凸起结构可对放置在斗内的长材形成侧向限位，减少物料在斗内的横向窜动。侧板的抽拉机构采用滑道式设计，锁止销设置在斗体外侧，作业人员在地面即可完成侧板的锁止与抽拉操作，无需攀爬至斗体上方，降低操作过程中的安全风险。斗刃部分采用和标准铲斗一致的耐磨材质设计，挖掘作业时的切入角度和常规铲斗保持一致，不会因为增加长材运输功能而损失原有的挖掘作业性能，两种作业模式切换仅需数十秒即可完成，无需借助额外工具，大幅提升单机在多工况作业场景下的适配能力，减少施工过程中更换属具的等待时间，提升综合作业效率。在林区作业场景中，抽出单侧侧板后可一次性装载3-4根6米长度的小径原木，无需额外配合吊装设备即可完成山场到林间便道的短距离转运；在电力施工场景中，可直接将10米及以下长度的混凝土电杆从堆放点运输到杆位附近，配合挖掘功能可同步完成电杆坑位开挖与电杆就位作业，减少配套设备的投入。
