加工用V型棱镜定位夹紧工装结构

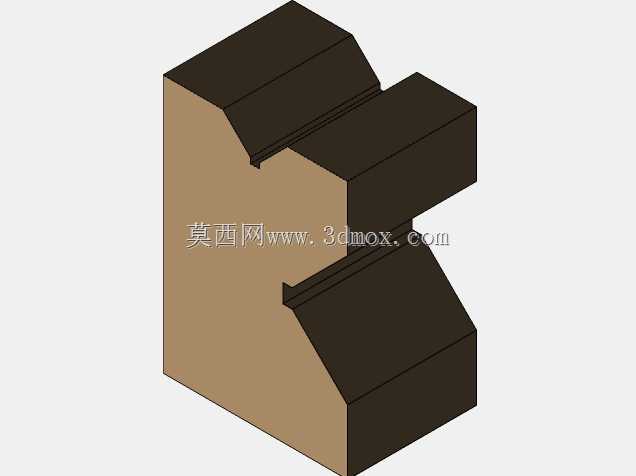

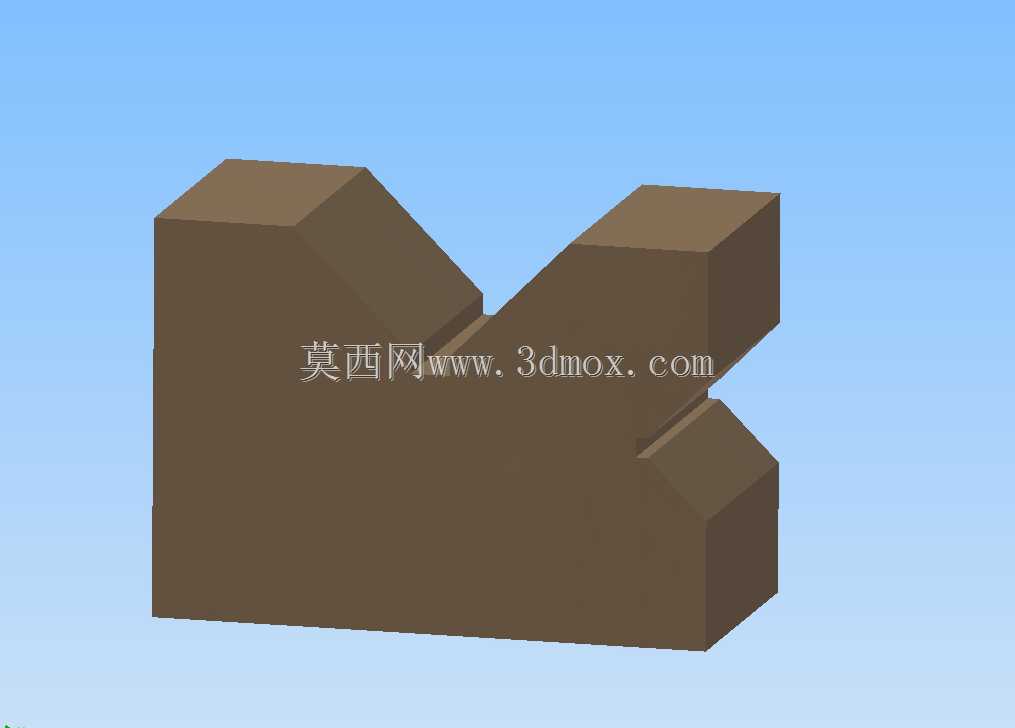

　　不需要额外施加过大的夹紧力就能限制工件的五个自由度，仅保留沿棱镜棱边轴向的移动自由度，方便加工时根据工位需求调整工件的伸出长度。设计这类夹紧结构的时候，首先要考虑的是加工场景的刚性需求，因为棱镜铣磨、抛光工序里设备会产生持续的高频振动，如果夹持结构本身刚性不足，很容易出现工件振纹、棱边崩缺的问题，所以主体部分采用了大厚度的实体结构，底部是平整的安装基准面，能够直接通过T型螺栓或者压板固定在机床工作台上，安装面的平面度控制在0.02mm以内，保证装夹后整个工装的定位基准和机床工作台面平行，不会出现倾斜带来的加工角度偏差。V型槽的位置设计在主体块的上部居中位置，槽底距离安装面的高度经过匹配常用机床的刀具行程设定，在光学棱镜冷加工、精密机械零件铣磨工序里，这类夹紧结构是工位上最常用的定位夹持元件，主要承担方形、带直角棱边类工件的装夹定位任务，区别于通用平口钳的面接触夹持，它靠两个互成角度的定位面贴合棱镜的相邻直角棱边，能在单次装夹里完成两个相邻面的加工基准统一，避免二次装夹带来的形位公差累积。从结构形态来看，整个夹紧块采用一体化实心块式设计，没有额外的活动压臂或者铰接结构，主体是经过铣削成型的金属块，上部开出对称的V型定位槽，槽体的两个斜面夹角经过精确计算，刚好匹配标准直角棱镜的90度棱边，装夹时棱镜的直角棱卡入V槽内，两个斜面分别贴合棱镜的两个相邻侧面，靠接触面的静摩擦力以及槽体的限位作用完成固定，

　　既不会因为高度过高导致刀具悬伸太长产生让刀，也不会因为高度过低导致加工时刀具碰撞工装主体。槽体的两个夹持斜面做了细微的表面粗糙度处理，既不会因为表面太光滑导致夹持摩擦力不足出现工件滑移，也不会因为表面太粗糙硌伤棱镜的光学表面，实际使用时通常会在斜面和棱镜接触的位置垫一层薄的紫铜片或者聚四氟乙烯垫片，进一步保护工件表面不受夹伤。从安装边界来看，整个夹紧块的外形是规整的矩形结构，四个侧面都经过铣平处理，除了底部的主安装面之外，侧面也可以作为安装基准固定在分度头或者回转工作台上，满足不同角度的斜面加工需求，整体的外形尺寸适配中小型精密磨床、铣床的工作台安装槽间距，不需要额外制作转接板就能直接装夹固定。在实际生产场景里，

　　这类夹紧结构不仅能用来装夹光学棱镜，也可以用来装夹方形轴类零件、带直角边的小型块状工件，通用性比专用的定制夹具更强，因为没有活动易损部件，长期使用过程中只需要定期检查V型槽的磨损情况，当斜面出现磨损凹陷导致定位精度下降时，重新铣磨V型面就能恢复精度，维护成本极低。和通用的机用虎钳相比，这种块式夹紧结构的占用空间更小，在小型工作台上可以同时排布多个同类型夹紧块，一次装夹多件工件进行批量加工，大幅提升小尺寸零件的加工效率，而且因为定位面是固定结构，每次装夹工件的重复定位精度可以控制在0.01mm以内，不需要每次装夹都重新找正工件位置，能减少工序里的辅助时间。设计过程中特意规避了薄壁、镂空等容易产生应力变形的结构，

　　整个块体的材料选用经过时效处理的45号钢或者合金工具钢，毛坯经过锻造后进行正火处理，粗加工后再进行一次去应力退火，最后精加工成型，避免长期使用过程中因为材料内应力释放导致V型槽角度变形，影响定位精度。V型槽的开口尺寸经过梯度设计，能够适配一定尺寸范围内的棱镜工件，不需要针对每一种尺寸的棱镜单独制作夹具，只要工件的棱边尺寸在V型槽的开口覆盖范围内，都能获得稳定的夹持效果，槽体的深度设计也考虑了工件的装夹深度，保证工件装入后有足够的接触面积，不会因为夹持长度太短导致加工时工件翘起。在实际使用时，这类夹紧块通常会配合侧面的顶紧螺丝使用，在工装主体的侧面加工螺纹孔，装入紧定螺丝从棱镜的端面轻轻顶紧，就能限制最后一个轴向的移动自由度，完成工件的完全固定，紧定螺丝的端面也会加装软质保护头，避免顶伤工件的端面。对于需要进行角度加工的工序，比如棱镜的倒角、斜面磨削，可以把夹紧块连同工件一起固定在正弦规或者角度转台上，依靠夹紧块本身的高精度基准面，快速调整到需要的加工角度，不需要重新对工件进行找正，能大幅降低复杂角度加工的操作难度。
