ER40/32/25夹紧夹头固定键结构设计

在数控铣削、钻削加工的日常生产场景中，ER夹头是主轴与切削刀具之间传递扭矩、保证装夹同轴度的核心衔接部件，广泛应用于加工中心、数控铣床、钻床、雕刻机等各类金属切削设备的刀具装夹环节。这套适配ER40、ER32、ER25三种主流规格夹头的夹紧固定键结构，主要作用是在夹头锁紧、松开的操作过程中，为夹头提供周向定位约束，避免夹头跟随锁紧螺母同步转动，保障刀具装夹的同轴度精度，同时降低螺母与夹头之间的磨损，延长整套夹具的使用寿命。

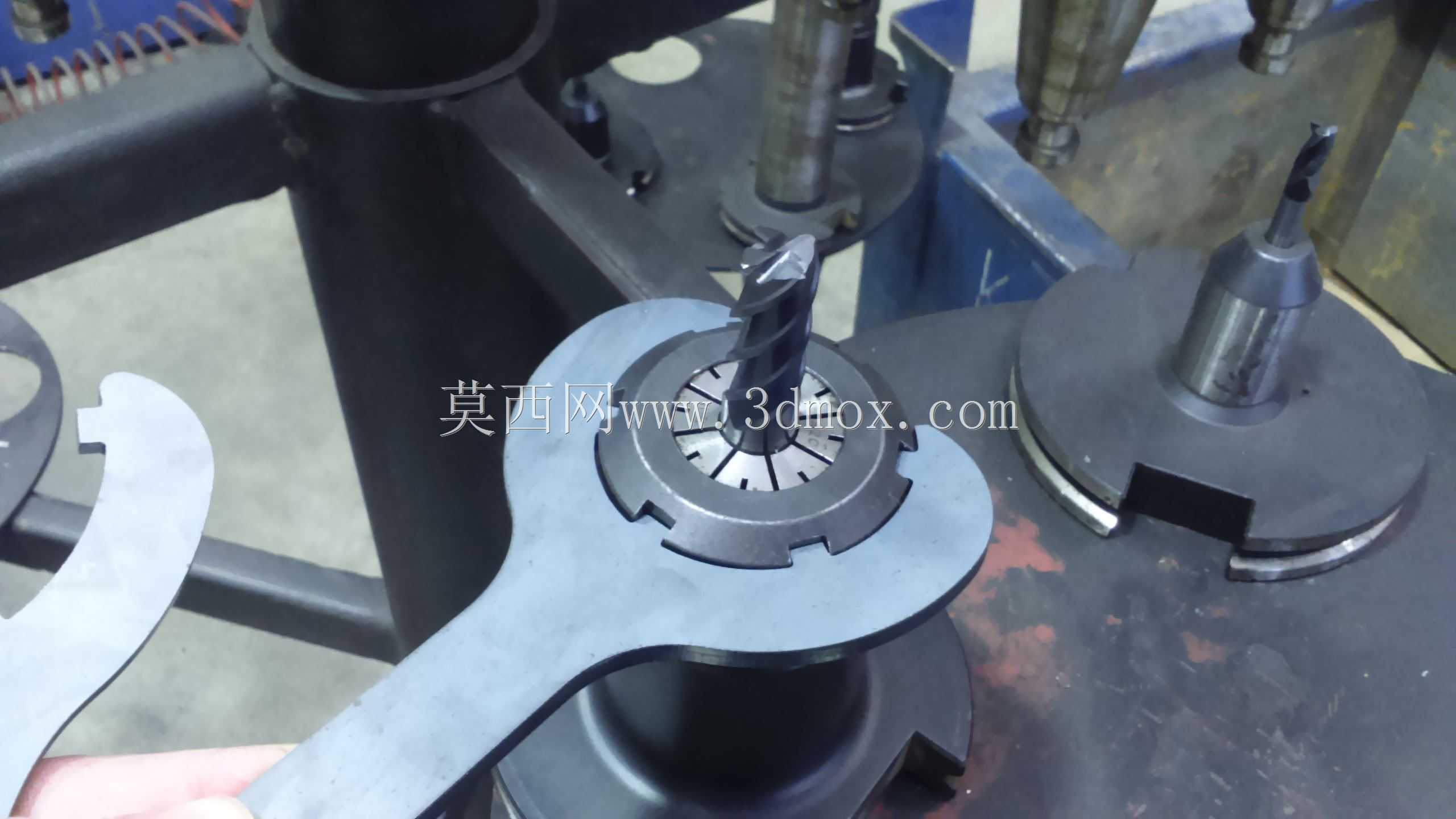

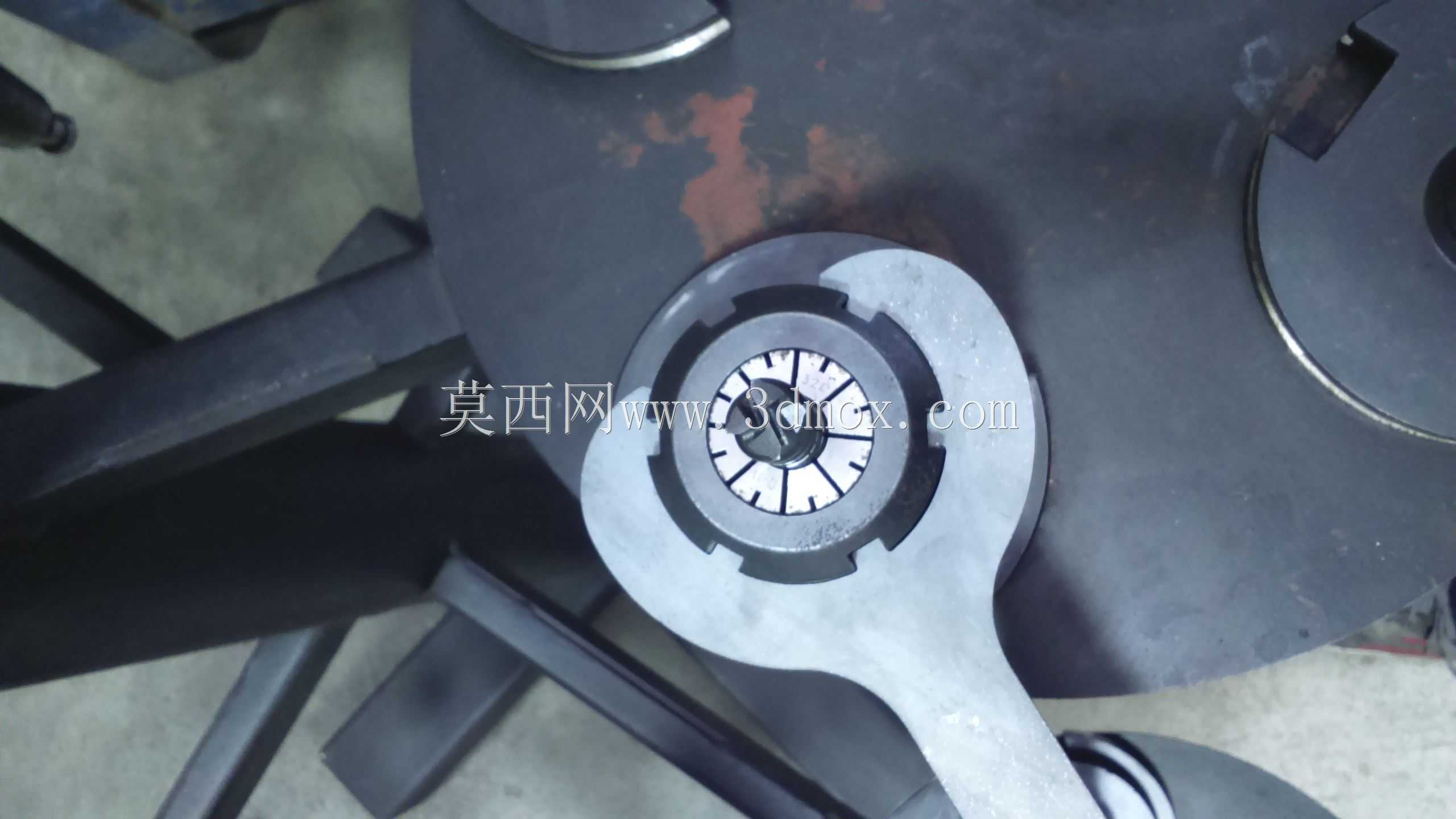

从实际功能特性来看，该固定键采用与ER夹头端面卡槽完全匹配的凸键结构设计，安装时凸键嵌入夹头对应规格的端面槽内，键体与夹头座的定位槽紧密配合，当操作人员使用ER扳手旋动锁紧螺母时，固定键能够牢牢限制夹头的周向转动，让螺母的锁紧力均匀转化为夹头的径向收缩力，保证夹头对刀具柄部的夹持力均匀分布，避免因夹头跟转导致的夹持偏斜、刀具跳动超差问题，有效提升加工过程中的刀具稳定性，减少振刀、断刀的发生概率。

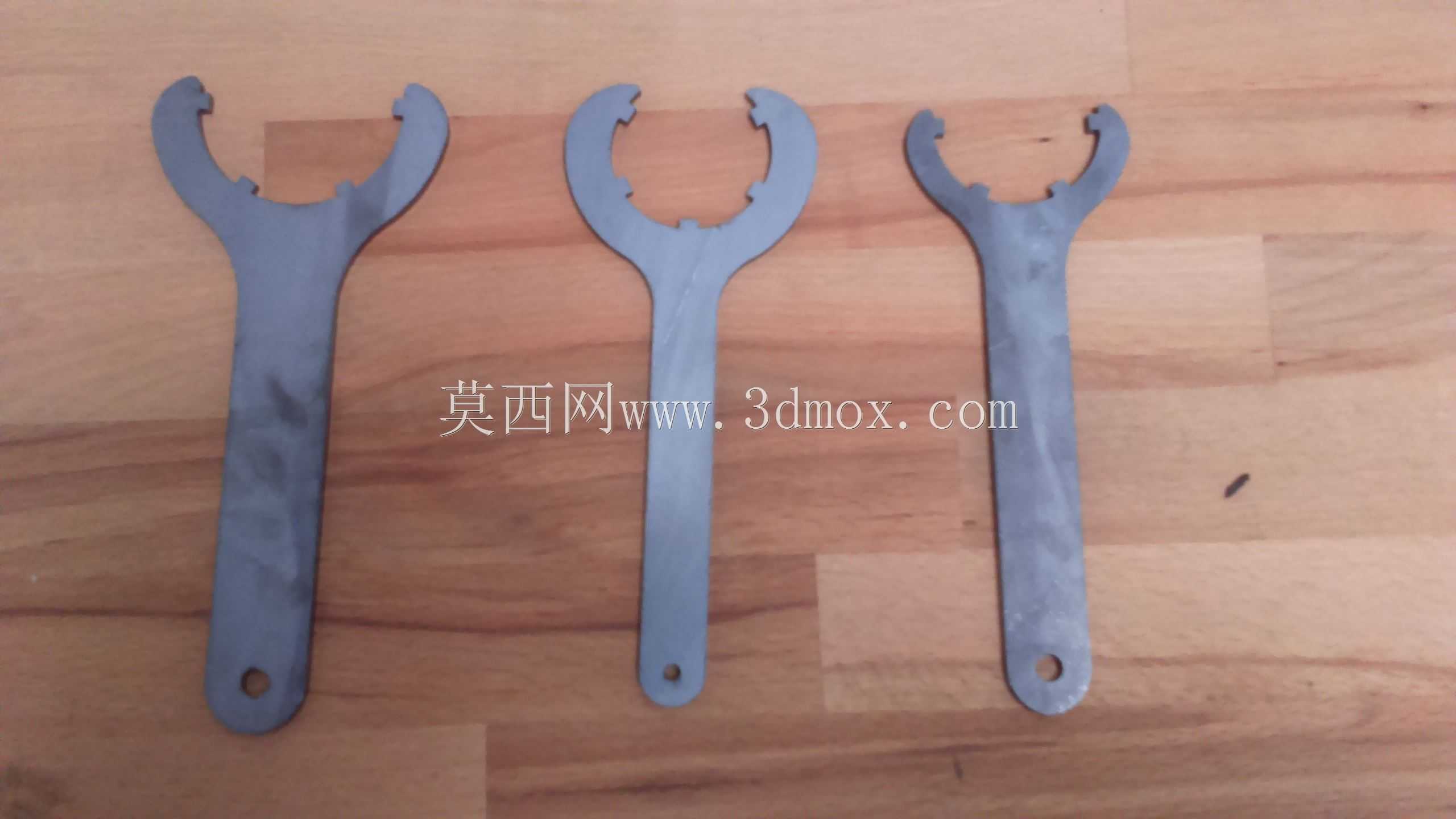

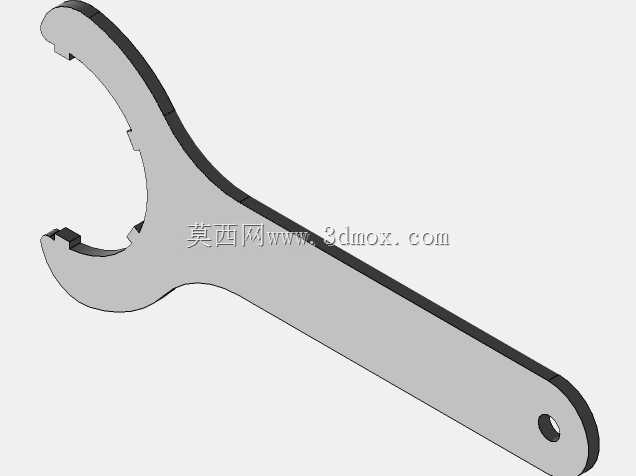

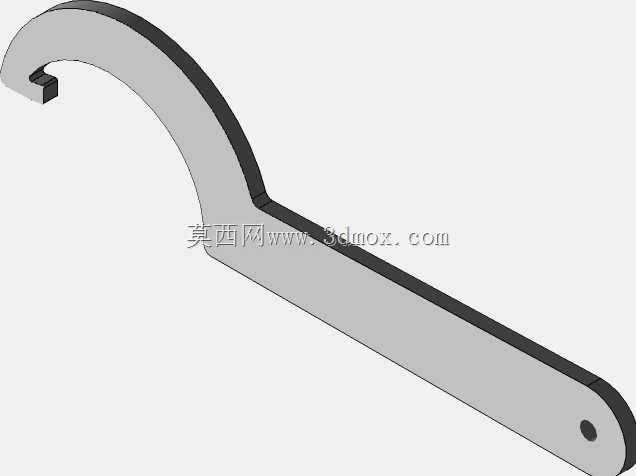

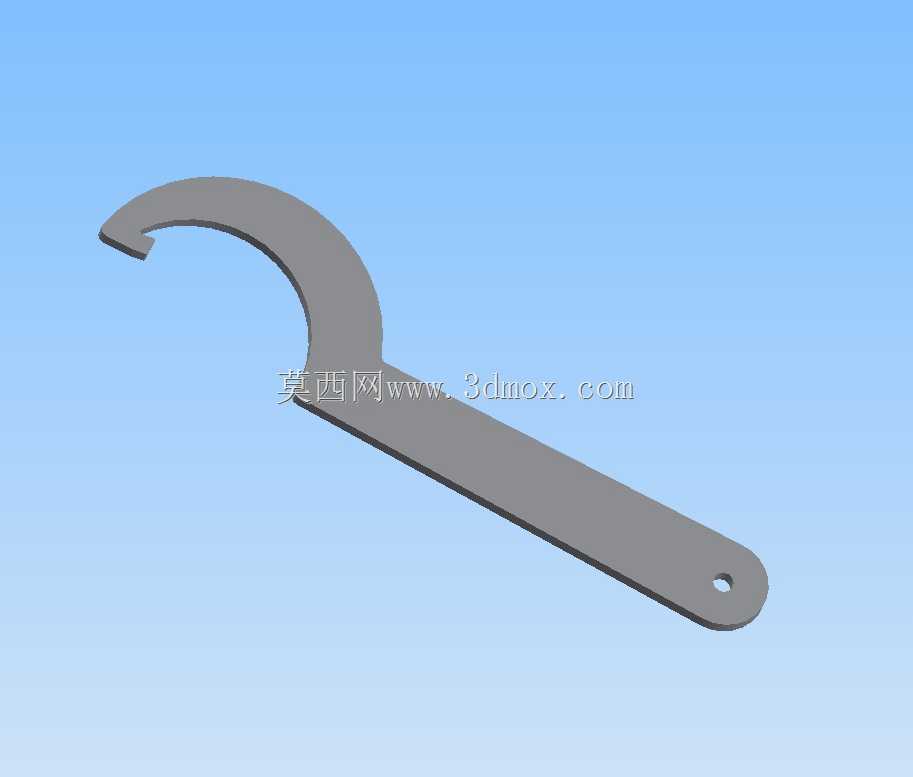

在设计思路上，这套固定键充分考虑了三种规格ER夹头的通用性与操作便捷性，扳手主体采用一体式高强度合金钢材质，整体经过淬火硬化处理，表面做发黑防锈处理，能够承受锁紧螺母时的较大扭矩而不变形、断裂。固定键的凸齿部分针对ER40、ER32、ER25三种夹头的卡槽尺寸做了精准适配，齿形轮廓与夹头卡槽完全贴合，不会出现卡滞、打滑的情况，同时扳手的握持部分采用符合人体工学的弧形轮廓，操作人员施力时手感舒适，能够用较小的手部作用力输出足够的锁紧扭矩，降低装夹操作的劳动强度。

从安装边界与尺寸适配来看，该固定键结构无需对原有ER夹头座、主轴结构做任何改装，可直接适配市面上绝大多数标准ER40、ER32、ER25规格的刀柄、夹头套装，凸键的伸出长度经过精准计算，既能够完全嵌入夹头端面的卡槽实现有效定位，又不会过度伸入夹头内部干涉刀具的装夹空间，扳手的整体厚度控制在合理范围，即使在主轴周边操作空间狭小的加工设备上，也能顺利完成夹头的锁紧、松开操作，不会与周边的机床部件、防护结构发生干涉。在日常批量加工场景中，这套固定键结构能够大幅缩短刀具更换的装夹时间，同时稳定保障装夹精度，对于提升加工效率、保证零件加工质量有着非常实际的应用价值。
