尖嘴钳加工工程图纸三维结构设计

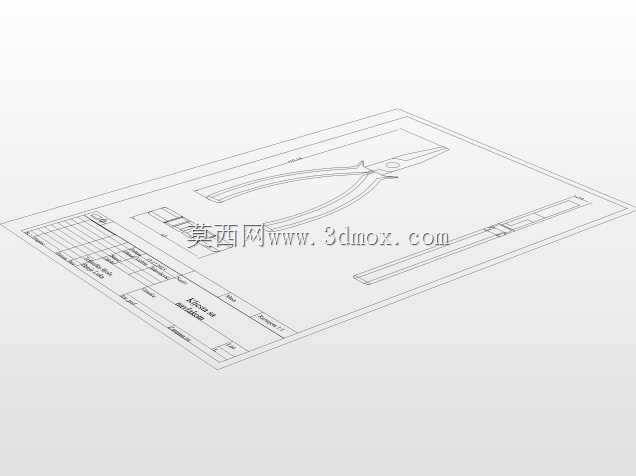

这套尖嘴钳的结构设计图纸，完整覆盖了钳头、钳柄、铰接销轴三个核心组成部分的尺寸标注与形位公差要求，可直接用于生产环节的工艺拆解与工装匹配。从实际应用场景来看，这类尖嘴钳主要面向电子装配、线束加工、狭小空间内的零件夹持与弯折作业场景，相比普通平口钳，细长的钳头结构能够深入深度120mm以上的狭窄腔体完成操作，钳口顶端的刃口区域可直接剪切直径1mm以下的铜丝、细铁丝，无需额外更换剪切工具。设计过程中优先考虑了铰接部位的配合间隙，销轴与两侧钳体的孔位采用H7/h6的间隙配合，既保证钳体开合过程无卡滞，也避免长期使用后出现旷量导致钳口错位，刃口区域的硬度要求设定为HRC55-60，通过局部高频淬火实现，钳柄区域则预留了橡塑护套的安装槽位，槽深1.2mm，护套安装后整体握持直径控制在32mm，符合成年操作者的手部握持力学要求。从安装边界来看，钳体完全闭合状态下整体长度为160mm，最大开合角度为45度，张开状态下钳口顶端最大开口距离为28mm，能够满足常规小型零件的夹持需求。图纸中对钳头的锥度过渡做了专门的结构优化，从铰接位置到钳头顶端的截面采用渐变式收窄设计，既保证钳头的结构强度，避免夹持硬度过高的零件时出现钳头弯折断裂，也尽可能缩小了顶端的截面尺寸，适配更狭小的操作空间。钳柄尾部的挂孔直径为6mm，可配合工具挂板实现工位的工具定置管理，符合生产车间的5S管理要求。整套结构没有多余的冗余设计，所有尺寸标注都围绕实际加工的工艺可行性设定，冲压成型的钳体毛坯预留了0.3mm的磨削余量，刃口区域的磨削公差控制在0.05mm以内，保证剪切时刃口能够完全贴合，无剪切缝隙。铰接销轴的两端采用铆接固定结构，铆接后的端头直径比销轴本体大2mm，防止使用过程中销轴脱出，同时铆接压力经过参数匹配，不会导致钳体铰接部位出现变形卡滞。
