8mm孔径单孔简易夹紧固定座结构

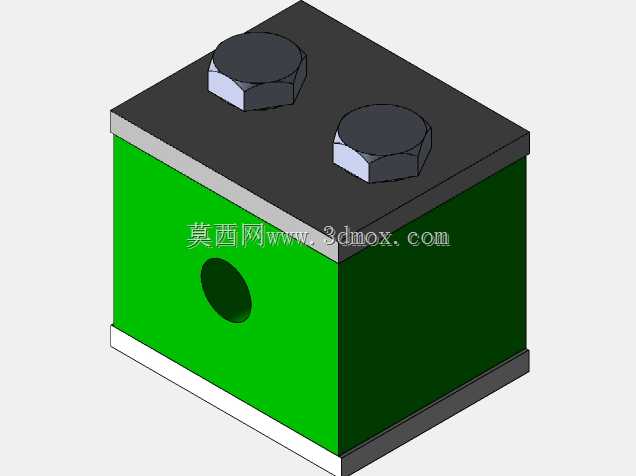

这款夹紧固定座主要面向小型工装、实验台架、轻型自动化输送线的杆件定位场景，日常生产中常用来固定直径8mm的光轴、导杆、细管线，在电子装配工位的小型挡料机构、实验室测试台的探针固定架、小型非标设备的走线定位结构中都能见到这类零件的应用，相比一体式抱箍座，它的拆装调整效率更高，不需要完全拆下杆件就能完成松紧调节。从结构设计来看，整体采用方块式主体构型，主体侧面开设8mm直径的贯通圆孔作为杆件穿装通道，顶部设置两个对称分布的内六角锁紧螺钉，通过螺钉下压产生的夹紧力让主体孔壁产生微变形，从而抱紧穿入孔内的杆件，这种双螺钉锁紧的设计相比单螺钉结构，锁紧时受力更均匀，不会出现杆件被顶偏的问题，锁紧后的杆件同轴度保持更好，长期受振动也不容易出现松脱移位。设计阶段特意将主体外形做成立方正方块结构，六个面均为平面，安装时可以直接贴合设备安装板的平面，不需要额外加工适配的弧形安装面，不管是卧式安装还是立式安装都能快速找正，主体的边角做了小尺寸倒角处理，既避免装配时锐边划伤操作人员，也能在安装时快速导入安装位，不会因为边角毛刺卡滞在安装槽内。安装边界方面，方块主体的长宽高尺寸适配常规20mm型材的安装间距，底部不需要额外加装转接块就能直接固定在欧标20系列铝型材的槽面上，顶部两个锁紧螺钉的操作空间预留充足，使用常规内六角扳手就能完成锁紧操作，不需要特殊的定制工装，日常维护调整时，不需要拆解周边的相邻构件就能直接操作螺钉完成松紧调节。孔位的加工精度控制在中等公差带，既可以保证穿装杆件时的顺畅度，不会出现卡滞难插入的问题，也能在螺钉锁紧后提供足够的抱紧摩擦力，承受常规的轴向拉力与径向载荷，满足轻型工装的定位需求。这类夹紧座的结构没有冗余的设计，所有构型都服务于快速装夹、稳定固定的核心功能，没有多余的装饰性结构，加工时可以直接采用方块型材下料，依次完成钻孔、攻丝、表面处理工序就能成品，加工工序短，制造成本可控，适合批量应用在各类轻型非标设备中，替换传统的一体式焊接固定座，降低设备的后期调整维护成本。
