便携式不锈钢提手式钣金防护壳体结构

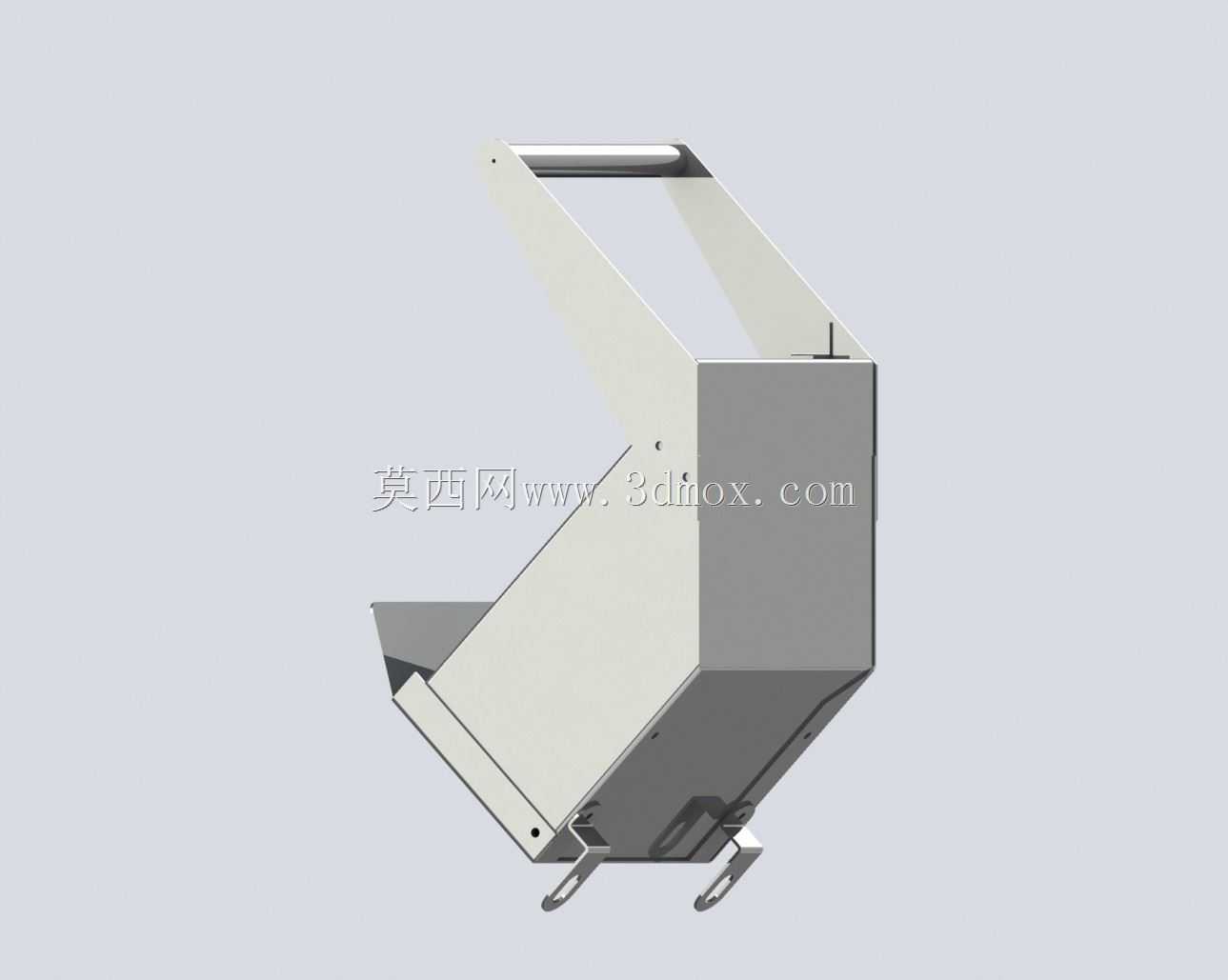

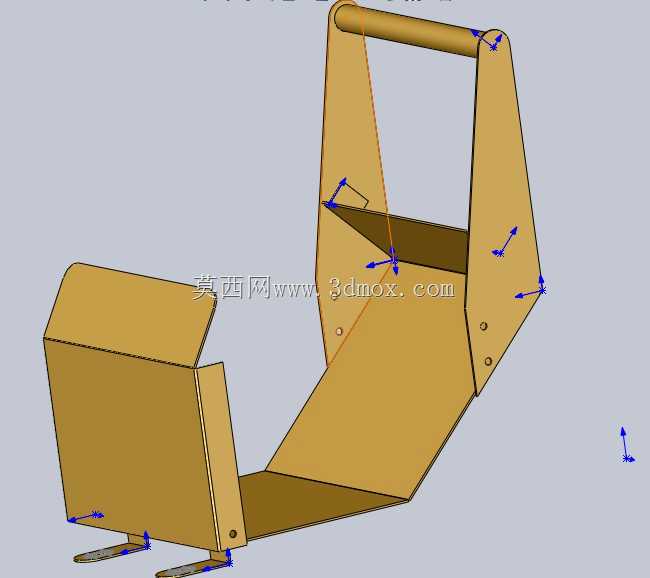

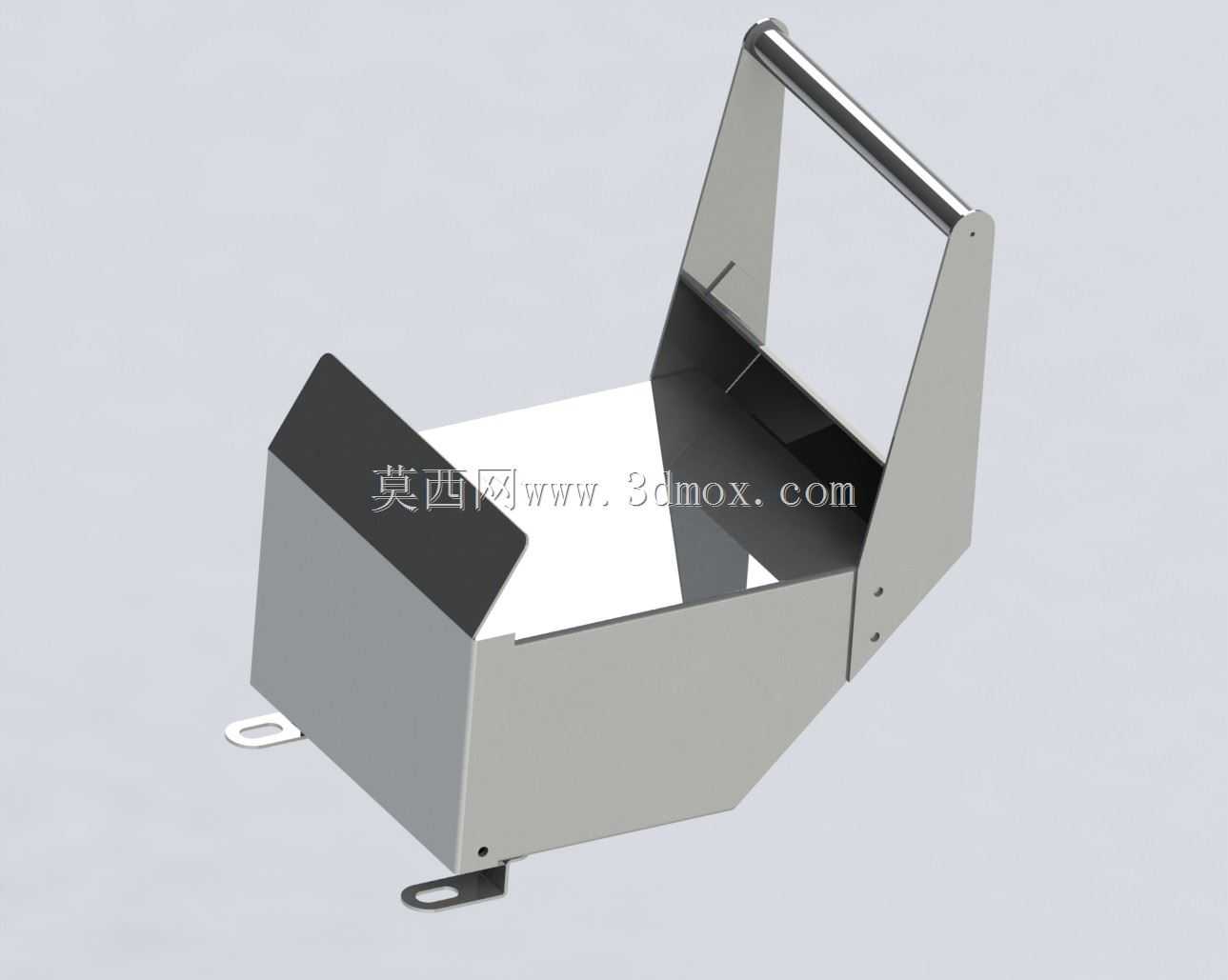

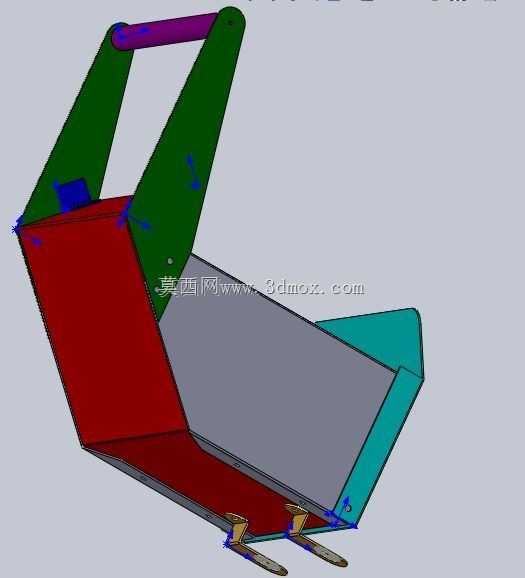

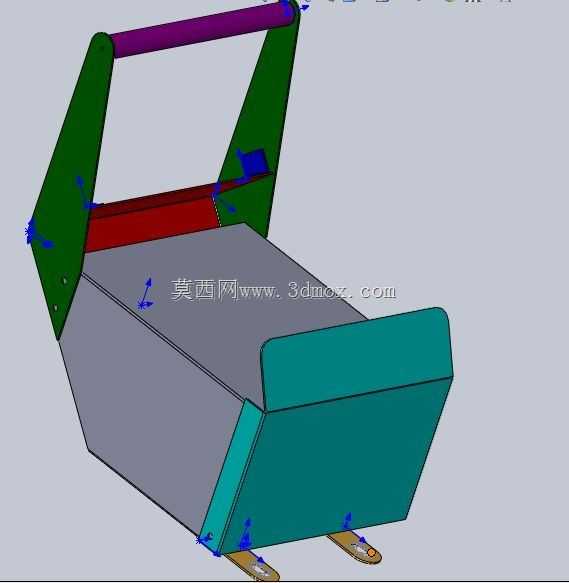

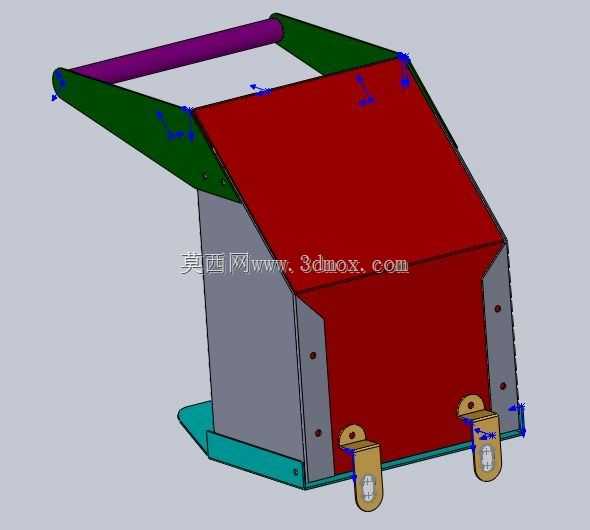

这款钣金壳体采用不锈钢板材经折弯、焊接工艺成型，整体为带提手的半封闭盒式结构，主要适配需要频繁移动、临时布设的小型工业检测、采样类手持作业设备，常见于现场环境检测、户外物料快速核验、生产线便携质检工位等场景，作为内部功能模块的承载与防护结构使用。从结构设计来看，壳体主体采用等厚不锈钢板加工，侧壁通过多道折弯形成自支撑结构，减少额外加强筋的焊接工序，同时保证壳体整体抗扭、抗形变能力，日常搬运过程中遇到轻微磕碰不会出现侧壁凹陷变形的问题。顶部设置的圆管提手通过两侧折弯支架与壳体侧壁铆接固定，提手表面做光滑打磨处理，握持时无尖锐棱角，单手提携时受力均匀，长时间搬运不会出现硌手的问题，提手与壳体顶面预留足够握持空间，戴劳保手套操作也能顺利穿入握持。壳体底部设置两个带安装孔的折弯固定耳，安装孔为长圆孔设计，现场安装时可以适配一定范围内的安装位偏差，既可以通过螺栓将壳体固定在临时支架、设备机架平面上，也可以在不需要固定时直接放置在平整工作台面使用，底部的折弯翻边可以让壳体放置时与台面留有微小间隙，避免底面直接与台面摩擦刮花，同时也能减少台面积液对壳体底部的腐蚀。壳体前端设置斜向挡边结构，既可以遮挡内部模块的接线端，避免日常使用中异物直接触碰接线部位造成松脱，也能在斜面上预留操作面板的安装位，方便操作人员观察读数、操作按键。壳体的拼接焊缝全部做打磨抛光处理，外表面无明显焊痕，整体光滑易清洁，适配有洁净要求的作业场景，侧壁上预留的两个小孔为装配定位孔，组装时可以通过定位销快速对齐上下壳体的安装位置，提升装配效率。从安装边界来看，壳体整体轮廓方正，没有外凸的尖锐结构，安装时不需要预留过大的周边避让空间，提手在非提携状态下不会超出壳体的最大投影轮廓，不会和周边相邻设备产生干涉。内部腔体为规整的矩形空间，可以根据搭载的功能模块尺寸加装内部安装筋条，不需要对壳体主体做二次切割改造，适配性较强。
