露天养鸡场无人机挂载刮云式投料装置

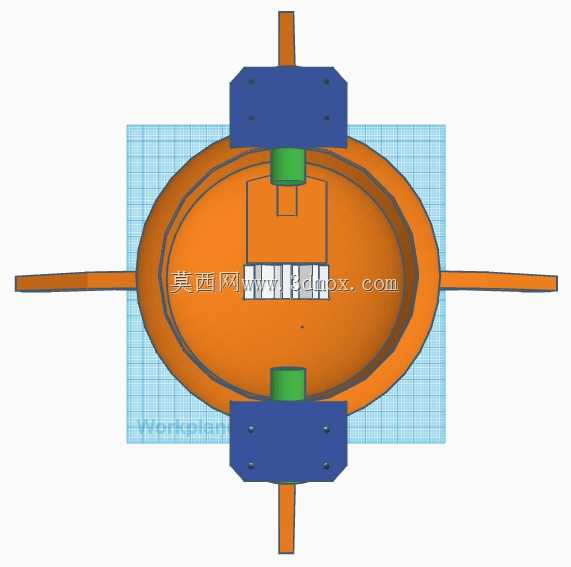

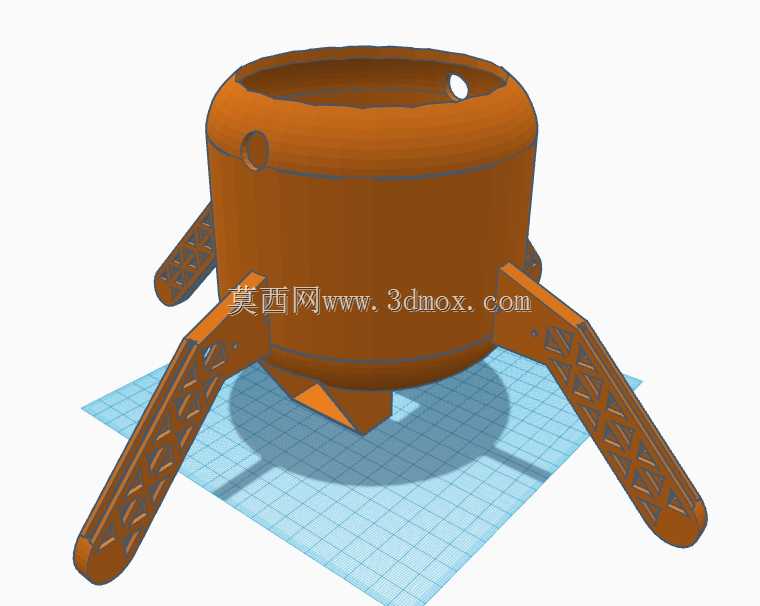

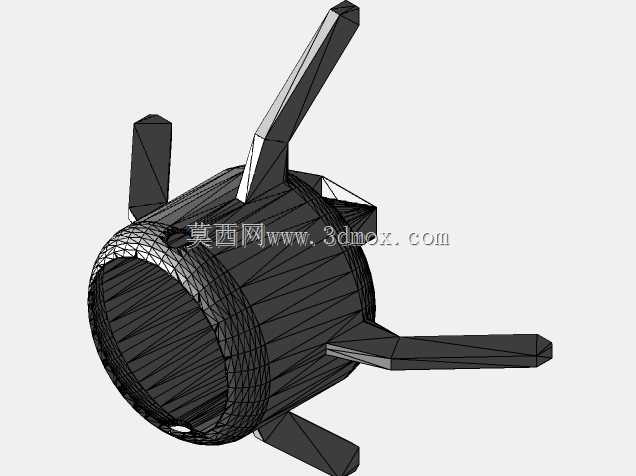

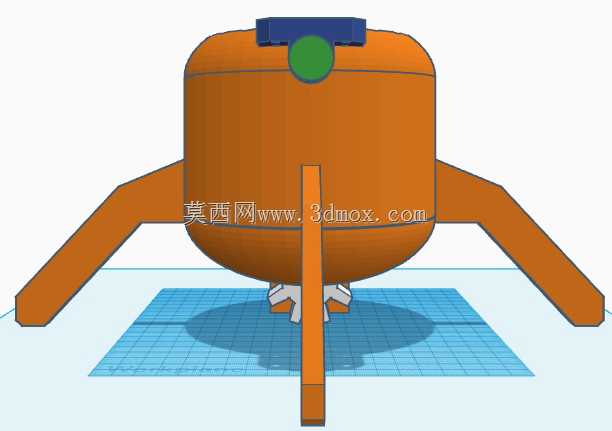

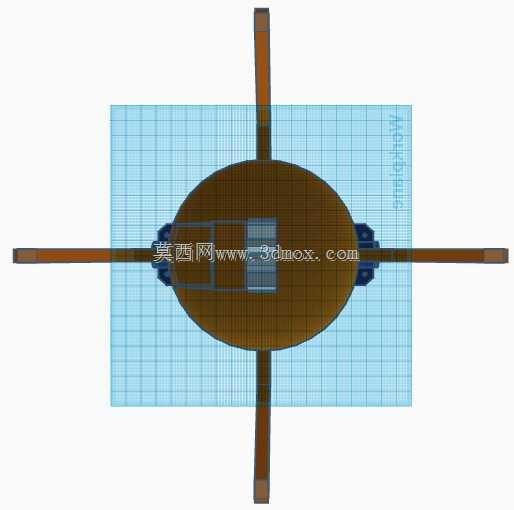

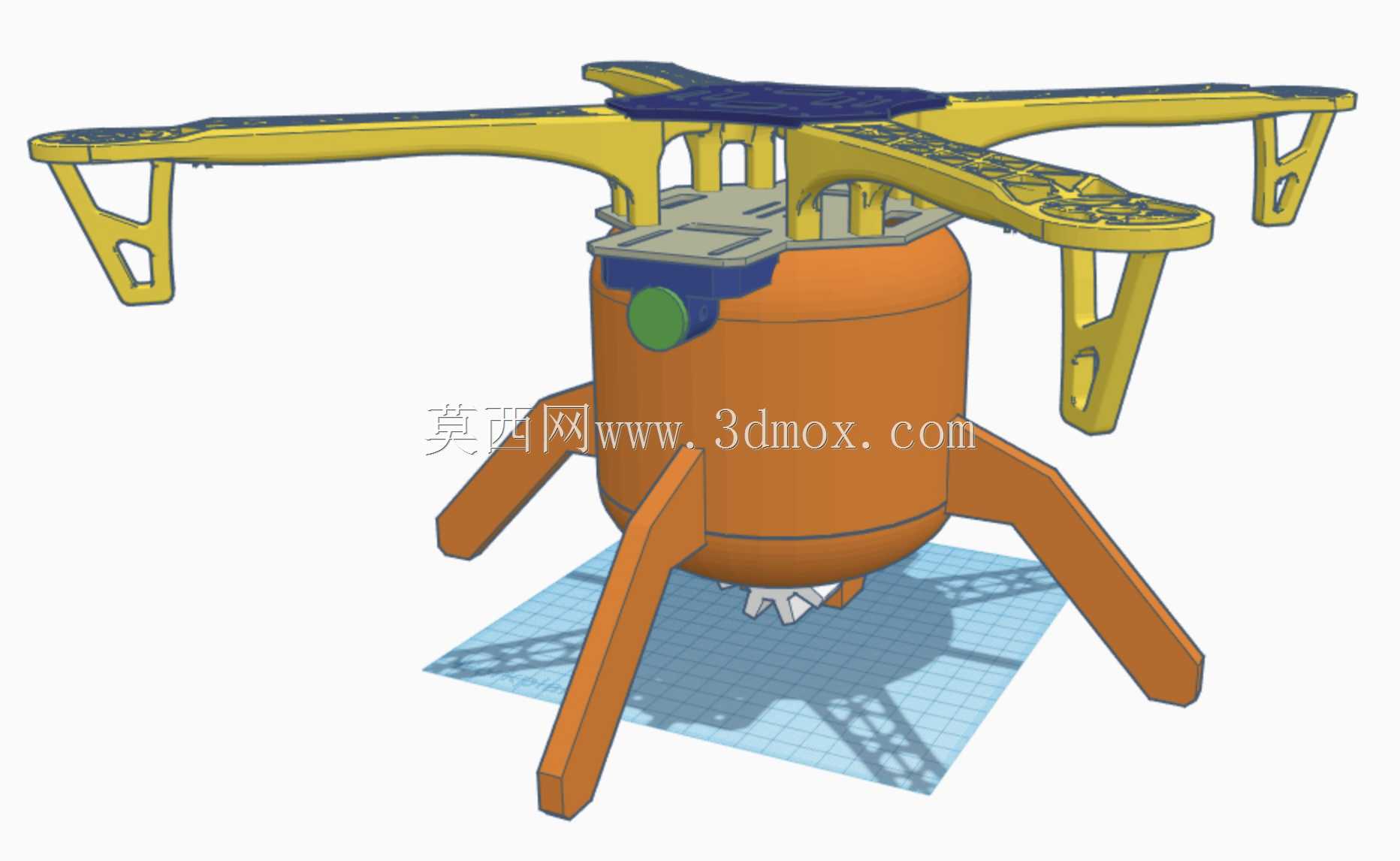

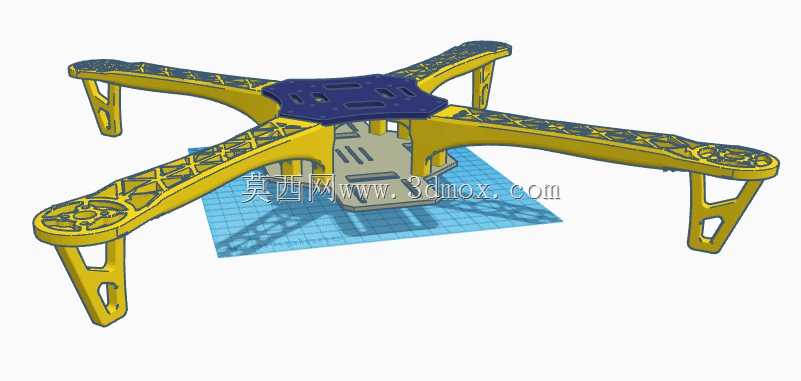

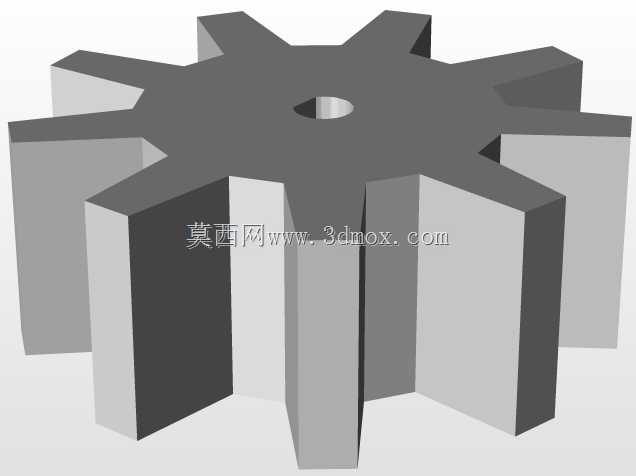

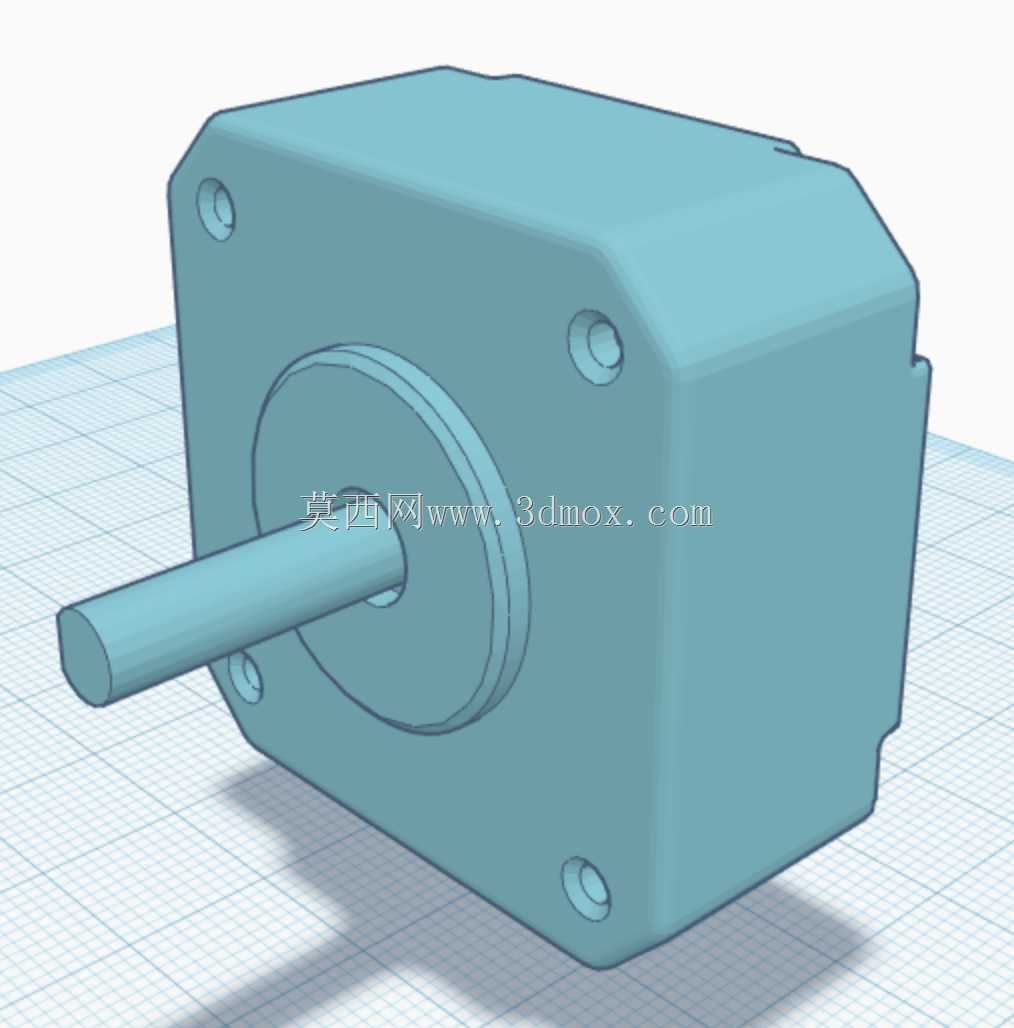

这套挂载装置是适配四旋翼飞行平台的露天养殖作业配套部件，核心服务于散养养鸡场的日常投料作业场景，相比传统地面投料设备，能大幅降低山地、林地散养区域的人工投料劳动强度，也可拓展用于草籽播撒、非液态低浓度农药喷施、颗粒肥撒施等同类散料投放作业，不需要额外改造飞行平台的核心动力结构，适配成本远低于专用植保飞行设备。装置主体为带起落架避让结构的锥底料斗，料斗内部做了光滑导流面处理，避免颗粒饲料、草籽这类散料在斗壁结拱卡料，额定容料量对应6杯标准颗粒饲料的装载量，刚好匹配中小型四旋翼平台单架次的作业载荷上限，不会出现超载导致的飞行续航骤降、姿态不稳问题。料斗底部设置齿轮式进料机构，由步进电机直接驱动出料齿轮转动，通过控制步进电机的转速与转动圈数，就能精准调节单位时间的出料量，避免投料过程中出现局部撒料过多、区域漏料的问题，齿轮与料斗的配合间隙做了适配散料粒径的设计，针对常见的2-5mm粒径鸡饲料不会出现漏料、卡齿故障，若要投放更小粒径的草籽、粉状肥料，只需更换对应齿隙的出料齿轮即可完成适配，不需要改动整体安装结构。装置的安装连接件直接匹配对应飞行平台的底板安装孔位，安装时不需要对原有飞行平台的底板做打孔、切割改造，通过标准紧固件即可完成快速装拆，日常转场、更换作业配件时单人即可完成操作，不需要额外的专用工装。整套装置的外形轮廓做了飞行风阻优化，所有外伸的结构件均采用流线型切角设计，不会在飞行过程中产生额外的紊流影响飞行姿态稳定性，料斗主体采用轻量化镂空网格结构设计，在保证结构强度满足满载载荷要求的前提下，尽可能降低自身结构重量，预留更多载荷空间给作业物料。设计过程中充分考虑了中小型飞行平台的动力冗余，选用的驱动步进电机为常规17型步进电机，供电直接取自飞行平台的预留供电接口，不需要额外搭载独立供电电池，进一步降低挂载整体重量。需要注意的是，若要满载作业，需要对应升级飞行平台的电机输出功率与螺旋桨规格，保证动力余量满足满载飞行的姿态控制要求，避免大风天气下出现飞行姿态失控的风险。整套装置的结构没有复杂的异形曲面，所有零部件均可通过桌面级熔融沉积成型3D打印设备制作，养殖用户可根据自身作业需求自行调整料斗容量、出料齿轮参数，适配不同的作业场景需求，不需要依赖定制化的机加工零部件，后期维护更换配件的成本极低。
