农林作业用三旋翼杀虫剂分发设备结构

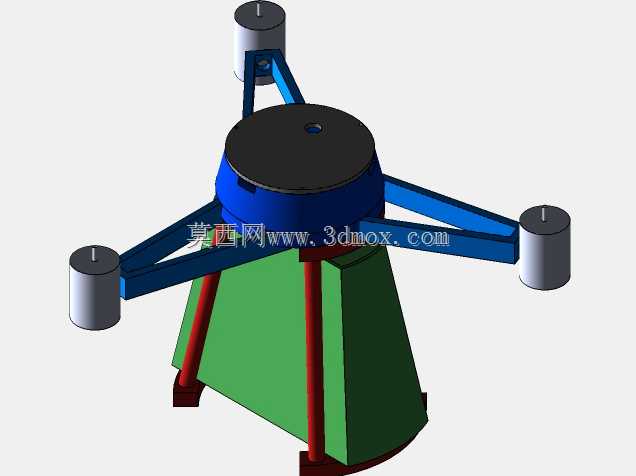

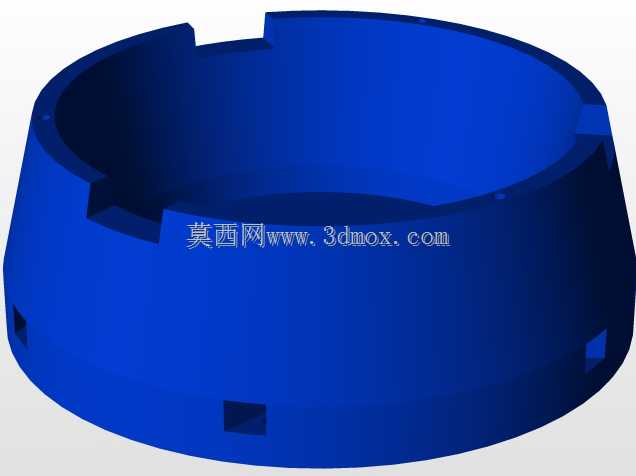

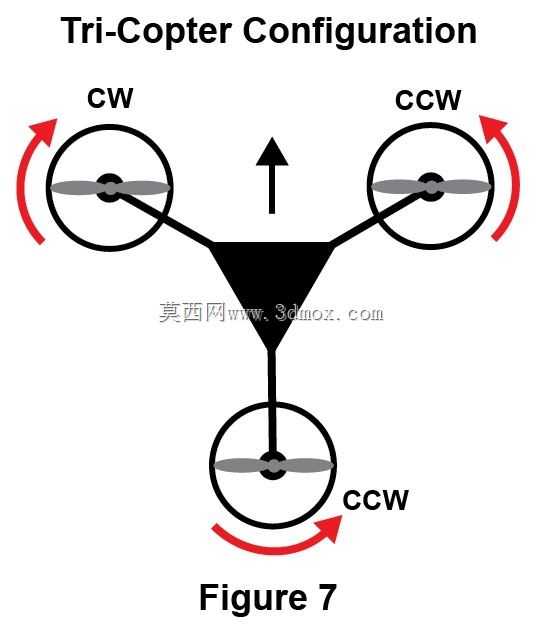

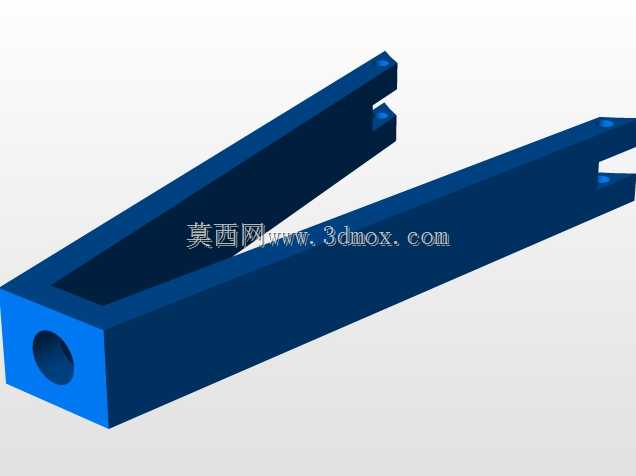

这款三旋翼结构的空中药剂分发设备，主要面向连片经济作物种植区、丘陵山地零散耕地的植保作业场景，适配小范围精准施药、林区虫害防控这类大型固定翼植保机难以覆盖的作业需求，相比地面施药设备，能避开作物冠层遮挡、田块地形起伏带来的行进阻碍，作业过程不会压损作物植株，也能减少施药人员直接接触药剂的暴露风险。从结构设计逻辑来看，设备采用中心承载台加三向支臂的布局，中心台上部为药剂存储与泵送模块安装位，下部为锥型电池容纳舱，三个支臂沿中心台周向120度均匀分布，支臂末端直接固定动力电机与旋翼组件，这种非对称三旋翼布局相比常见的四旋翼结构，减少了一套动力组件的重量占比，支臂采用等长设计，旋翼旋转面处于同一水平面，飞控调校时可通过三个旋翼的转速差实现姿态调整与航向控制，不需要额外设置倾斜舵机结构，能进一步降低整机结构复杂度，减少易损部件数量。设备的安装边界设计充分考虑了作业场景的通过性，支臂展开后整机最大径向尺寸控制在1.2米以内，锥型电池舱底部直径不超过0.4米，垂直方向总高度控制在0.5米，既可以在行距0.8米以上的乔木种植区穿行作业，也能在低矮作物冠层上方保持稳定悬停，支臂与中心台采用快拆式连接结构，转场运输时可快速拆解支臂，收纳后整体尺寸可放入常规农用运输车辆的后备箱，不需要额外配备大型储运设备。功能设计上，三个药剂存储罐分别固定在对应支臂的靠近末端位置，随支臂同步拆装，加注药剂时不需要拆解中心台结构，每个存储罐出口独立连接微型泵送管路，可根据作业区域的虫害密度单独调整单个出药口的流量，也可三个口同步开启实现全域均匀喷洒，泵送模块的供电直接从下部电池舱取电，线路沿支臂内部的走线槽布置，避免作业过程中枝条剐蹭扯断线路。电池舱采用下置锥型设计，一方面降低整机重心，提升悬停稳定性，另一方面锥型结构可在设备意外迫降时起到缓冲导向作用，避免中心台内的飞控、泵送模块直接撞击地面造成损坏，舱体采用快开式卡扣设计，更换电池时不需要借助额外工具，单块电池更换时间可控制在30秒以内，适配连续转场作业的节奏。旋翼电机的安装座预留了减震胶垫安装位，可过滤旋翼高速旋转带来的高频振动，避免振动传递到中心台影响飞控传感器的测量精度，支臂采用镂空减重设计，在保证结构强度满足旋翼拉力载荷的前提下，尽可能降低结构自重，提升有效载荷占比，让设备在搭载满容量药剂与电池的状态下，依然能保持足够的动力冗余，应对田间作业时常见的紊流、侧风干扰。
