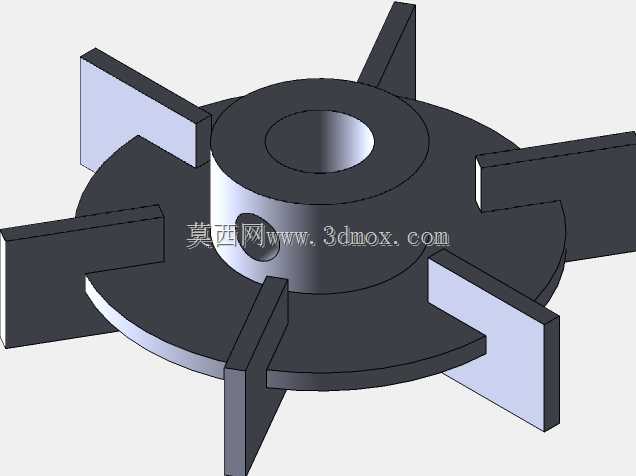

径向六叶开式搅拌混合叶轮结构

这款径向六叶开式搅拌叶轮，主要应用于低粘度流体的混合分散工况，常见于水处理药剂调配、小型化工溶液搅拌、食品配料均质等场景，作为搅拌设备的核心做功部件，直接决定混合腔内的流场分布与混合效率。叶轮中心设置带键槽的通孔，用于和搅拌轴配合传递扭矩，键槽的设计可避免叶轮在高速旋转时出现周向打滑，中心轮毂的轴向高度经过匹配设计，既保证与搅拌轴的配合接触长度足够传递额定扭矩，又不会过多占用混合腔的有效容积。六片平直叶片沿轮毂周向均匀分布，相邻叶片夹角为60度，叶片与轮毂连接位置做了圆弧过渡处理，可减少流体在连接位置的滞流区，同时降低旋转过程中的应力集中，避免长期交变载荷下出现焊缝开裂或者叶片断裂的问题。叶片采用径向平直设计，旋转时可推动流体沿径向甩出，在混合腔内壁的导流作用下形成上下循环的流场，能够快速将不同组分的介质打散混合，相比折叶式叶轮，它的径向剪切力更强，对于含有少量固体颗粒的悬浮液混合也有较好的适配性，不容易出现颗粒沉积在腔底的情况。叶轮底部设置圆形底盘，可避免流体从叶片下方直接短路流走，迫使流体沿叶片径向充分流动后再参与循环，提升混合的均匀度。设计过程中需要重点匹配安装边界：中心孔的直径要与配套搅拌轴的轴径公差匹配，通常采用H7/k6的过渡配合，保证安装时的同轴度，避免旋转时出现偏摆震动；叶片的外圆直径需要根据混合腔的内径确定，通常叶片外圆与腔体内壁的间隙控制在腔体直径的1/10到1/12之间，间隙过大会导致边缘区域流体流速过低形成混合死区，间隙过小则容易出现叶片刮擦腔壁的问题，同时也会增大运行时的阻力。轮毂上的紧定螺钉孔垂直于轴向设置，安装时拧入紧定螺钉可顶紧搅拌轴上的定位槽，进一步限制叶轮的轴向窜动，尤其适用于正反转切换的搅拌工况，避免叶轮移位。整个叶轮的焊接结构需要做动平衡校正，剩余不平衡量要控制在对应转速的允许范围内，降低运行时的震动和噪音，延长配套轴承和密封件的使用寿命。叶片的厚度根据搅拌介质的腐蚀性和搅拌转速确定，在保证结构强度的前提下尽量降低厚度，减少旋转时的阻力损耗。
