565W大功率单晶硅太阳能发电板结构设计

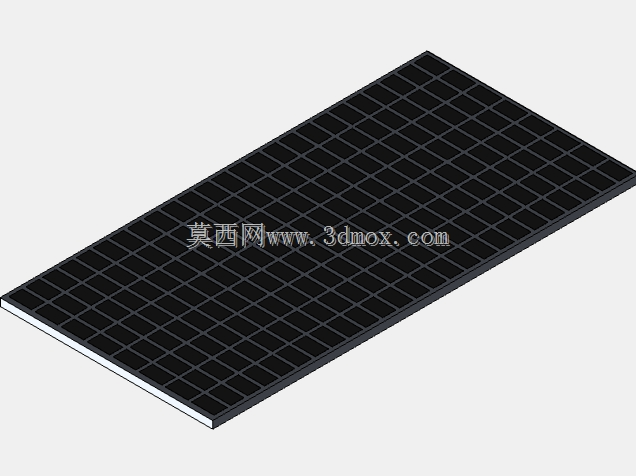

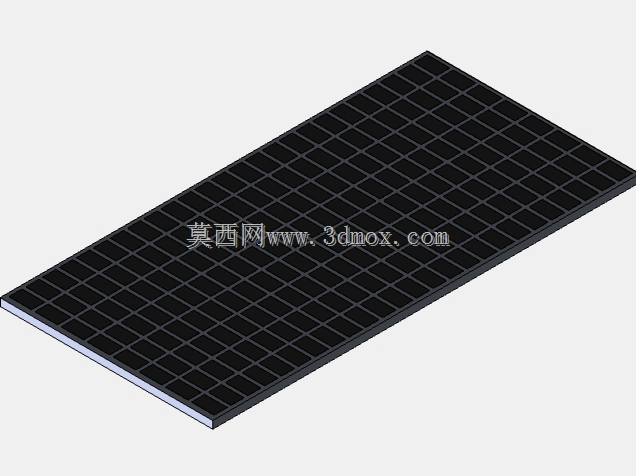

　　这款565W功率等级的太阳能发电板，是分布式光伏系统、工商业屋顶电站、离网储能供电场景里的核心光电转换部件，日常作业中承担着将太阳辐射能直接转化为直流电能的核心功能，可独立为偏远地区监测设备、户外供电基站、户用储能系统供电，也可多块串并联后组成大规模光伏阵列，接入并网逆变系统向电网输送清洁能源。从结构设计逻辑来看，整个组件采用层压封装的成熟结构思路，最外层是低铁超白钢化玻璃覆盖层，表面做了减反射微结构处理，既可以保证92%以上的光线透过率，又能抵御户外冰雹、风沙、紫外线长期老化的侵蚀，钢化玻璃的厚度控制在3.2mm，在抗冲击强度和整体组件重量之间做了平衡，避免过厚导致组件自重过大增加屋面荷载，也防止过薄导致户外使用时易出现碎裂问题。玻璃下方是EVA胶膜封装层，将整片排列的单晶硅电池片完全包裹密封，隔绝水汽和氧气渗入，避免电池片电极出现氧化腐蚀导致功率衰减，电池片采用整片切割后密排布局，最大化利用组件内部的受光面积，减少无效空白区域的占比，这也是该款组件能做到565W高功率输出的核心设计点——在标准组件尺寸边界内，通过优化电池片排布密度，压缩片间距、串间距的冗余尺寸，把受光区域的利用率提升到90%以上。

　　电池片层下方同样铺设EVA胶膜，再贴合TPT背膜做背部密封，整个层叠结构经过高温层压工艺后成为一个整体，四周加装阳极氧化铝合金边框，边框的截面设计有C型卡槽，既可以嵌入层压好的组件主体，通过密封胶填充缝隙实现防水密封，边框上预留的标准安装孔位，适配市面上通用的光伏支架压块、螺栓固定结构，安装时不需要额外打孔改造，直接匹配现有光伏支架的安装尺寸体系，边框的壁厚设计为1.4mm，既可以满足组件整体的抗风载、抗雪压机械强度要求，在12级风压、1.5kN/㎡雪载的工况下不会出现边框变形、组件碎裂问题，又不会因为边框过厚导致整体重量超标，单块组件的重量控制在28kg以内，方便两名安装工人配合完成屋面搬运、固定作业。

　　组件背部的接线盒采用旁路二极管设计，当组件局部出现阴影遮挡时，对应的电池串可以通过旁路二极管导通，避免出现热斑效应烧坏电池片，接线盒的防护等级达到IP67，完全适应户外暴雨、扬尘的使用环境，出线端采用标准MC4连接器，公母头对插即可完成组件之间的串并联接线，不需要额外做接线端子处理，降低现场施工的接线复杂度和出错概率。从安装边界来看，这款组件的外形尺寸遵循主流大尺寸光伏组件的规格体系，长度约2278mm，宽度约1134mm，安装时的支架跨距完全匹配常规屋面光伏支架的檩条间距，不管是彩钢瓦屋面的夹具固定，还是混凝土屋面的支架压块固定，都不需要定制特殊的转接配件，组件之间的安装间隙预留10-20mm即可，既可以满足热胀冷缩的变形余量，又能最大化利用屋面的安装面积，提升单位面积的装机容量。

　　在实际选型应用中，这款高功率组件相比传统450W、540W等级的组件，单块功率更高，相同装机容量下可以减少组件的使用数量，对应的支架用量、线缆用量、安装工时都能同步降低，在土地资源紧张、屋面面积有限的安装场景下，高功率密度的优势尤为明显。设计过程中也充分考虑了户外长期使用的可靠性，整个组件的绝缘性能、湿漏电流性能都满足户外高压并网的安全要求，边框的接地孔位设计在边框侧面，安装时可以直接连接接地扁钢，实现整个光伏阵列的可靠接地，避免雷雨天气下的感应雷损坏组件和后端逆变设备。电池片的栅线设计采用多主栅结构，既可以降低电池片的串联电阻，减少电流传输过程中的功率损耗，又能提升电池片的抗隐裂能力，在运输、安装过程中即使出现轻微的形变，也不会导致栅线断裂造成功率损失。组件表面的玻璃做了自清洁涂层处理，在雨水冲刷下可以带走表面附着的灰尘、鸟粪等污染物，减少日常运维的清洁频次，在西北多沙尘、南方多雨的不同气候区域都能保持稳定的发电效率。
