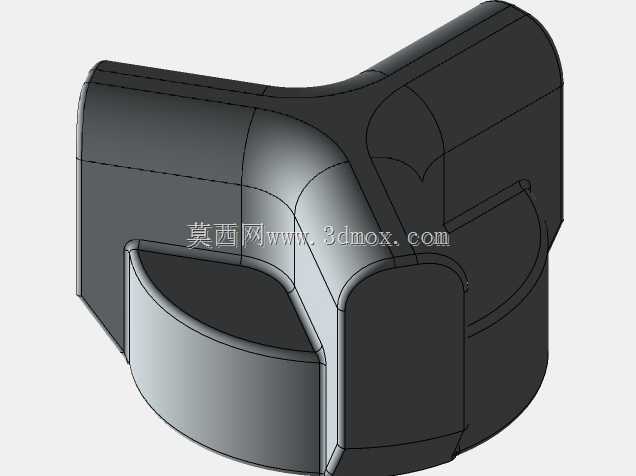

柴油机用旋锁式通风燃油箱盖结构

这款带旋锁结构的燃油盖，主要适配带NPT螺纹接口的柴油机组燃油箱，在野外作业的工程设备、农用动力机组、固定式柴油发电站这类场景中应用广泛，核心作用是在满足油箱内外气压平衡的前提下，实现燃油加注口的可靠密封与锁止防盗，避免非授权人员开启油箱造成燃油失窃、异物落入污染燃油的问题。

从实际使用需求出发，这类燃油盖首先要解决的是油箱的气压平衡问题：柴油在工作过程中会随环境温度、机组运行时长出现体积膨胀，燃油泵持续抽油也会让油箱内部形成负压，如果没有通风结构，要么会出现油箱鼓胀变形、燃油从密封缝隙渗漏，要么会出现供油不畅、机组动力输出不稳的故障，因此这款盖体的通风通道做了弯折迷宫式设计，既能保证空气顺畅流通平衡压差，又能避免车辆行驶、机组作业颠簸时燃油从通风口溅出。

旋锁结构的设计逻辑没有采用传统的螺纹旋合锁紧，而是通过盖体上的三个定位凸耳与油箱口的卡槽配合，旋转小角度即可完成锁止，相比多圈旋拧的螺纹盖，在戴劳保手套操作、冬季低温手部动作不灵活的场景下，开合效率更高，同时锁止结构内置了弹性卡紧件，锁止到位后会有清晰的触感反馈，避免车辆长期振动出现盖体松脱脱落的问题。盖体的外形做了大圆角过渡处理，没有尖锐凸起，一方面是避免操作人员开合时剐蹭受伤，另一方面是减少户外使用时的应力集中，长期受日晒低温影响也不容易出现开裂。

安装边界上，这款盖体适配标准NPT螺纹的油箱加注口，盖体最大外径控制在常规柴油机油箱加注口的通用尺寸范围内，安装后突出油箱表面的高度经过优化，不会和机组周边的管线、护板产生干涉，盖体下部的密封胶圈采用耐柴油腐蚀的橡胶材质，压缩量设计在合理区间，既能保证密封性能，又不会因为压缩量过大导致胶圈过早老化失效。盖体的握持区域做了防滑的曲面造型，即使手上沾有柴油、泥水，也能可靠施力完成开合操作，不需要额外借助工具。在结构建模过程中，重点还原了旋锁凸耳的配合公差、密封槽的尺寸精度、通风通道的走向布局，所有曲面过渡都做了曲率连续处理，既符合注塑成型的工艺要求，也能满足后续做渲染验证、装配干涉检查的使用需求，对于做柴油机组配套设计、油箱附件选型的结构工程师来说，可以直接调用验证装配匹配度，减少重复建模的工作量。
