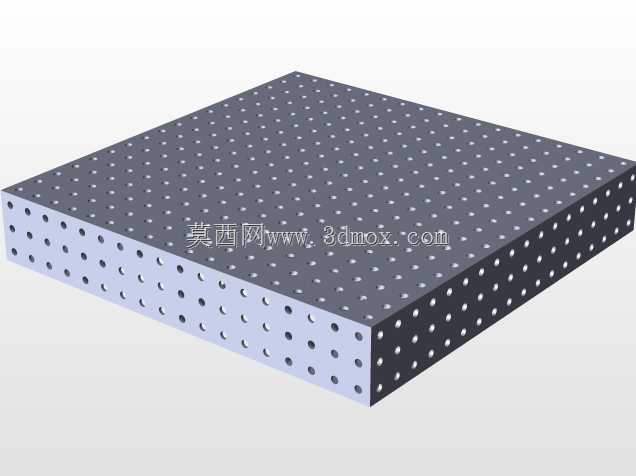

多孔阵列式U形焊接工装平台结构

在金属构件焊接加工的车间场景里，这类带密集阵列孔的U形焊接平台是柔性工装体系里的核心基础部件，区别于传统固定式焊接工装需要根据不同工件单独制作定位靠模的模式，这类平台依靠通体均匀排布的标准孔位，能适配多规格、小批量的非标焊接件装夹需求，不管是小型钣金支架的组焊，还是框架类结构的拼接定位，都能通过快速插装定位销、夹紧附件完成工件固定，省去了大量工装制作的周期与材料成本。从结构设计逻辑来看，平台采用三面开孔的U形块体结构，顶面与两个相邻侧面都布满等间距的标准安装孔，孔位的同轴度、孔间距公差控制在较高精度等级，保证装夹附件在不同位置插装时都能保持定位一致性，不会因为孔位偏差导致装夹错位；块体内部做了加强筋结构设计，在控制整体重量的同时保证平台的刚性，承受焊接过程中的敲击、压紧力时不会出现明显形变，长期使用也能维持工作面的平面度要求。实际使用时，这类平台既可以单独作为小型焊接工位的基础台使用，也可以多个同规格模块拼接组成大尺寸的焊接作业面，拼接时依靠侧面孔位安装连接锁块，就能保证相邻平台的工作面齐平、孔位对齐，适配不同尺寸工件的作业需求；平台的安装边界没有突出的安装耳结构，可直接放置在车间地面或者配套的支架上，也能通过底部预留的连接孔与支架做刚性固定，避免焊接作业时平台出现移位。设计这类平台的三维结构时，需要重点关注孔位的阵列排布逻辑，所有孔的中心距要保持统一标准，相邻孔的轴线要保证垂直于所在平面，侧面与顶面的孔位在转角位置要做避让处理，避免孔道在块体内部出现贯通干涉，同时平台的棱边做了小倒角处理，避免日常使用时磕碰划伤，也能减少焊接飞溅在棱边位置的粘连堆积，日常清理焊渣时更方便。不同于普通的铸铁焊接平台，这种模块化多孔平台的适配性更强，不需要在工作面额外开槽或者焊接临时定位块，所有装夹定位都依靠标准孔位完成，不会破坏平台本身的工作面精度，长期重复使用的维护成本更低，在五金加工、非标设备制作、小型钢结构件焊接的场景里都能发挥作用，不管是做工件的组对定位，还是焊接后的尺寸校验，都能依托平台的标准孔位快速完成基准找正，减少人工划线找正的时间消耗，提升焊接作业的整体效率。
