集成减速机构的工业驱动马达结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:237549
  • 集成减速机构的工业驱动马达结构设计

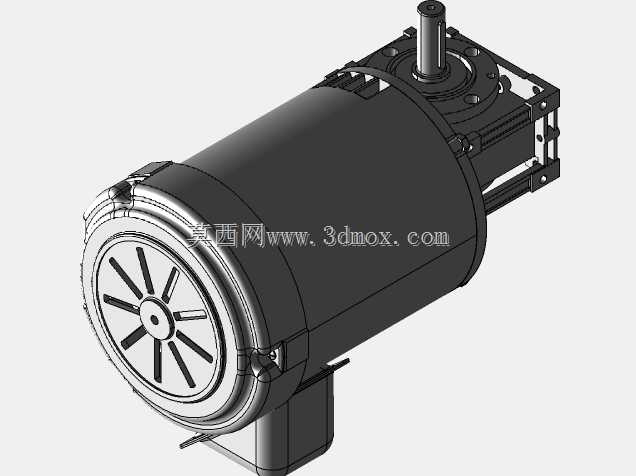

在自动化生产线、输送设备、小型专用机床这类对输出扭矩有明确要求、安装空间受限的场景里,集成减速端的驱动马达是核心动力单元,这类结构不需要额外搭建电机与减速器的连接支架,能大幅压缩动力段的轴向安装尺寸,减少装配环节的同轴度调校工作量。从结构设计逻辑来看,这款驱动马达将电机本体与减速箱做了一体化集成,电机端采用带散热筋的端盖结构,端盖上的放射状凸起既可以提升壳体的结构刚性,也能在设备运行时增加散热面积,避免长时间负载运行时绕组温升过高影响绝缘寿命。输出端的减速箱采用法兰式安装接口,箱体上预留的多个安装孔位适配不同的设备安装面,不管是卧式安装在设备机架的侧板上,还是立式安装在工装转盘的驱动位,都能通过对应的孔位完成固定,不需要额外加工转接板。输出轴采用标准圆柱轴伸设计,轴端预留的键槽可以匹配联轴器、链轮、同步带轮等不同的传动连接件,适配不同的动力输出形式。设计过程中需要重点考量电机与减速箱的同轴度公差,一体化的壳体结构在加工时一次装夹完成轴承位的镗削,能有效避免分体式连接带来的同轴度误差,降低运行过程中的轴承偏磨、齿轮啮合异响问题。减速箱内部的齿轮传动副采用密封式润滑结构,壳体结合面做了密封槽设计,装配时加装密封胶条可以避免润滑脂泄漏,同时阻挡车间环境里的粉尘、切削液进入箱体内部,延长齿轮与轴承的使用寿命。从安装边界来看,电机主体的圆柱壳体外径适配常规的电机安装抱箍尺寸,减速端的法兰安装孔位孔距符合通用的安装标准,在做设备布局设计时,只需要预留出输出轴的连接空间、电机尾部的散热空间,以及接线端的走线空间即可,不需要为动力单元预留过多冗余空间,能有效提升设备整体的结构紧凑度。在实际选型应用中,这类集成减速结构的马达适合用在转速不高、输出扭矩要求大于普通电机直驱的场景,比如小型皮带输送机的驱动辊、自动化设备的工件移位机构、包装设备的送料机构,相比单独选配电机和减速器再组装的方案,一体化结构的动力单元整体重量更轻,传动效率更高,装配后的整体刚性更好,能承受一定的径向负载,避免输出轴受径向力时出现变形问题。建模过程中对壳体的壁厚、加强筋的位置都做了对应的结构优化,在保证壳体刚性满足负载要求的前提下,尽可能压缩不必要的壁厚尺寸,降低整体重量,同时端盖与壳体的连接采用卡扣加螺栓的双重固定方式,既方便后期维护时的拆装,也能保证高速运行时的连接可靠性,避免长期振动导致连接螺栓松动。
