工业传动用同轴式减速变速箱结构设计

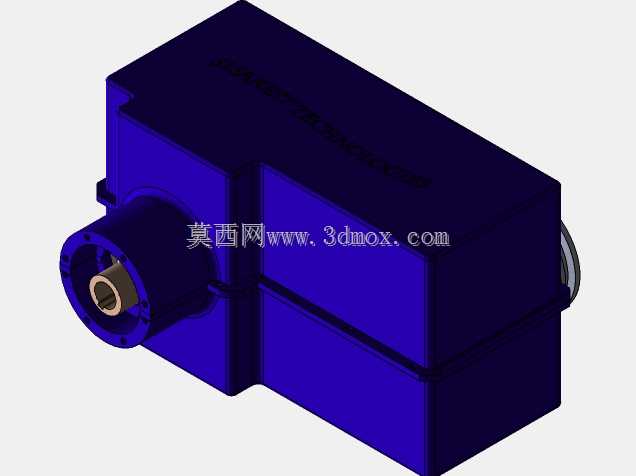

在轻工自动化生产线、小型输送设备、包装机械这类对安装空间有严格限制的传动场景里，这类紧凑型减速箱的应用占比一直不低。不同于大负载工况下使用的分体式减速结构，这款同轴布局的减速单元把输入轴与输出轴设置在同一轴线上，能直接对接原动机输出端，不需要额外调整传动链路的同轴度，现场安装时能省去不少调整工装的步骤。从结构设计逻辑来看，箱体采用上下分箱的矩形结构，一方面是为了给内部多级直齿传动副预留足够的啮合空间，另一方面平整的外壁可以直接贴合设备安装面，不需要额外制作转接安装板，安装孔位沿箱体边缘对称布置，能适配不同方向的固定需求，不管是水平安装在设备机架侧面，还是垂直吊装在输送线端部，都能保证内部齿轮的润滑液面处于合理区间，不会出现偏载导致的齿面润滑不足问题。输出端采用带法兰的凸台结构，内嵌铜套作为输出轴的辅助支撑，能承受一定的径向负载，应对输送辊道、小型搅拌头这类存在径向力的工况时，不需要额外加装外置支撑轴承座，能进一步压缩整套传动单元的占用空间。内部传动链路采用多级定轴齿轮传动，从高速端输入的低扭矩高转速，经过每一级齿轮副的速比放大后，最终从输出端输出低转速高扭矩的动力，齿轮参数的匹配上兼顾了传动效率与运行噪音，齿侧间隙控制在合理范围，既不会因为间隙过大导致正反转切换时出现冲击，也不会因为间隙过小出现卡滞、温升过高的问题。箱体边角做了小尺寸的倒角处理，避免安装过程中锐边划伤操作人员，同时箱体上预留的透气、油位检测位置都做了凸台加强，不会因为长期运行的振动出现开裂漏油的问题。在做设备选型匹配时，需要注意输入轴的对接尺寸与输出端的负载上限，这款减速箱的安装边界比较规整，没有突出的外置结构，在做整机布局时可以把周边的走线、护板结构紧贴箱体布置，最大化利用设备内部的安装空间，不会出现结构干涉的问题。日常维护时只需要定期更换箱体内的润滑脂，检查输出轴密封圈的磨损情况即可，结构简单可靠，适合长期连续运行的工业工况，不需要频繁拆解维护，能降低产线的运维成本。
