拖拉机驱动桥桥壳结构三维设计

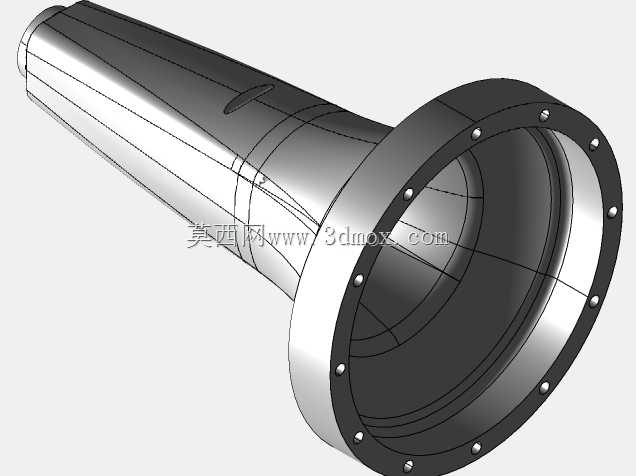

这款桥壳是农用拖拉机驱动桥的核心承载构件，日常作业中需要同时承担车架传递的整机重量、田间作业时的冲击载荷，以及传动系统传递的扭矩反作用力，在耕地、运输、坡地行走等不同工况下，都要保证内部半轴、差速器等部件的安装定位精度，避免传动部件出现偏磨、异响甚至失效的问题。从结构设计来看，整体采用变径锥形过渡的薄壁壳体形态，大端法兰盘沿圆周均匀布置安装孔，用于和主减速器壳体、制动底板实现刚性连接，法兰端面的平面度、安装孔的位置度都需要严格控制，保证装配后结合面无渗漏、连接刚性满足重载需求。锥形段的壁厚采用渐变设计，靠近法兰的大端区域因为要承受更大的弯矩和冲击载荷，壁厚适当增加，向小端延伸的过程中逐步调整壁厚，在保证结构强度的前提下尽可能降低铸件重量，减少整机非簧载质量，提升拖拉机在颠簸田块行驶时的轮胎附着性能。小端位置用于对接半轴套管，安装轮毂轴承组件，其内孔的同轴度公差直接影响半轴的运转平顺性，设计时需要和大端法兰止口保持统一基准，避免装配后半轴出现挠曲变形。在实际建模过程中，需要重点考虑铸造工艺的可行性，壳体的内外壁过渡位置全部采用圆角衔接，避免出现锐角结构导致的铸造应力集中，同时预留出注油孔、放油孔、传感器安装位的凸台结构，不用后续二次加工破坏壳体整体强度。安装边界方面，大端法兰的止口尺寸需要和主减速器壳体的定位止口精准匹配，圆周安装孔的孔距要适配对应马力段拖拉机的后桥连接规格，小端的外径、内孔尺寸要和所选的半轴套管、轮毂轴承形成过盈配合的公差带，整体长度要匹配拖拉机后轮距的设计范围，保证两侧轮胎安装后不会和车架、挡泥板发生运动干涉。这类桥壳在实际应用中，除了承载和定位传动部件，还要起到储存齿轮润滑油的密封腔体作用，壳体的内壁设计有导流结构，保证车辆倾斜作业时润滑油仍能到达各轴承润滑点位，避免干磨故障。建模时需要反复校核不同工况下的受力变形量，尤其是单侧车轮过田埂时的偏载工况，确保壳体最大变形量在许用范围内，不会出现密封面错位漏油、内部齿轮啮合间隙异常的问题。
