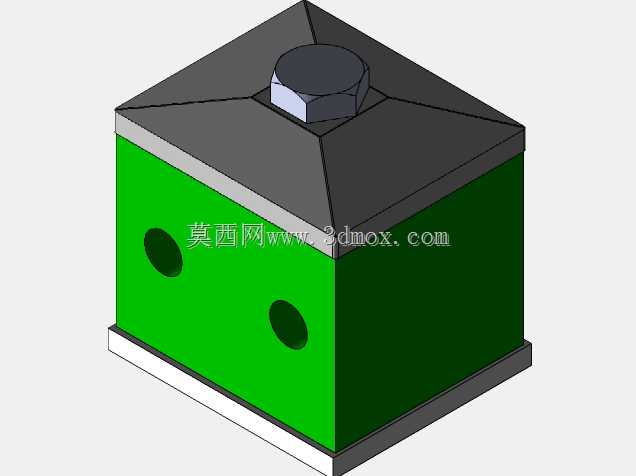

方形顶部带锁紧结构的工业箱体组件

该箱体组件在工业现场多作为小型流体分配单元、气动回路集线节点或是低压电气分线防护壳体使用，常见于自动化生产线旁的气路排布工位、小型液压站的支路分配区域，也可作为设备端的小型润滑储油单元外壳使用，适配车间内多管路集中接驳的场景，能避免外露管线受车间切削液、粉尘飞溅侵蚀。从结构设计来看，整体采用方正的立式壳体布局，底部设置带凸边的安装基座，基座预留的安装边界可直接通过螺栓固定在设备机架型材面或是车间预制安装板上，安装时无需额外加工适配转接板，基座与壳体主体的衔接处做了直角过渡强化，避免长期受管线拉扯出现壳体根部开裂。壳体侧面预留的两个圆形通孔为管路接驳位，孔位做了同轴度公差控制，可直接穿装快插接头或是硬质输油、输气管，孔边的壁厚做了局部加厚处理，接头拧紧时不会出现壳体壁变形导致的密封失效问题。顶部采用四坡式顶盖结构，相比平盖设计，能避免车间落尘、切削液在顶盖表面积聚，顶盖中心的六角锁紧结构为快开式压紧设计，无需完全拆下螺栓即可快速开启顶盖进行内部滤芯更换、线路检修或是介质补充，锁紧结构的压紧面内置密封胶条安装槽，闭合后可达到IP54级别的防护能力，适配车间多尘、有少量液体飞溅的工况。设计阶段优先考虑了现场维护的便捷性，整体外形方正无外凸尖锐结构，可并排紧密安装在设备侧的狭小安装空间内，相邻安装时不会出现结构干涉，壳体主体的壁厚均匀，采用注塑或是钣金焊接工艺均可实现批量生产，侧壁的两个接驳孔位高度错开设置，可避免外接管路接头出现安装干涉，同时能适配不同走向的管线排布需求，无需额外增加弯头转接件。顶部锁紧结构的六角尺寸适配常规标准扳手，现场维护时无需使用专用工具即可完成开合操作，降低运维的工具准备成本。
