200立方米立式波纹结构天然气储罐

在城镇燃气调峰站点、小型工业用户供气系统以及偏远区域分布式能源补给场景中，立式常压天然气储罐是核心的储气缓冲设备，这款200立方米容量的波纹罐体结构储罐，正是针对中小规模储气需求设计的专用储配设备。从实际工程应用角度看，这类储罐主要承担气源稳压、用气峰谷调节、临时气源储备的功能，当上游供气压力出现波动或者下游用气量短时间攀升时，罐内存储的天然气可以及时补充到管网中，避免供气压力骤降影响终端设备正常运行，部分场景下也可作为临时气源点的主存储设备，配合减压装置直接为周边用户供气。

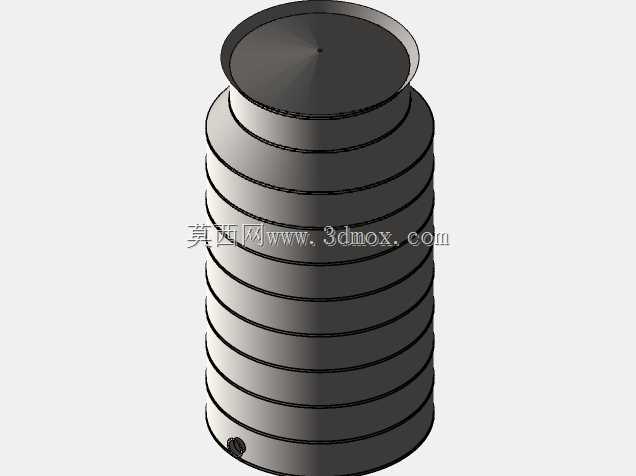

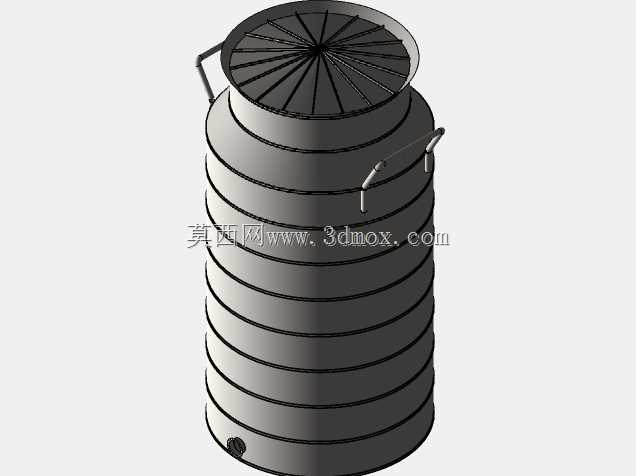

这款储罐在结构设计上采用了多圈环形外波纹的筒身形式，区别于传统光滑壁面立式储罐，波纹结构可以有效提升罐体环向刚度，在承受内部气体压力、外部风载以及轻微地质沉降带来的形变应力时，波纹段可以通过微小的弹性形变抵消应力集中，降低筒壁局部开裂的风险，同时这种结构可以在保证罐体结构强度的前提下适当减薄筒壁板材厚度，控制设备整体自重。罐体顶部采用锥形收口加平盖的结构形式，锥形过渡段可以避免顶部积液，同时平盖结构方便布置检修人孔、压力检测接口、安全放散阀等附件，罐体底部设置的低位接口用于排污和定期清罐作业，排出罐内沉积的凝析液与杂质。

从安装边界来看，这款200立方米立式储罐的安装需要配套钢筋混凝土基础，基础平面尺寸需要略大于罐体底部外径，预留出地脚螺栓固定位置以及周边巡检操作空间，罐体安装时需要保证垂直度偏差在规范允许范围内，避免长期偏载导致结构受力不均。建模过程中需要重点关注波纹段的曲率一致性，每一圈波纹的凸起高度、圆弧半径都需要保持统一，避免相邻筒节拼接时出现错边，同时顶部锥形段与筒身、平盖的连接位置需要做圆滑过渡处理，减少应力集中点，底部排污接口的位置需要低于罐体内壁最低点，保证排污时无残留积液。在实际选型适配时，这类储罐的进出口管道需要配套阻火器与紧急切断阀，和罐体连接的管道需要设置柔性补偿段，避免管道应力传递到罐体接口位置造成焊缝开裂，罐体外壁后续需要做防腐涂层与防静电接地处理，满足燃气设备的安全规范要求。
