10英寸150磅法兰式手动蝶阀结构设计

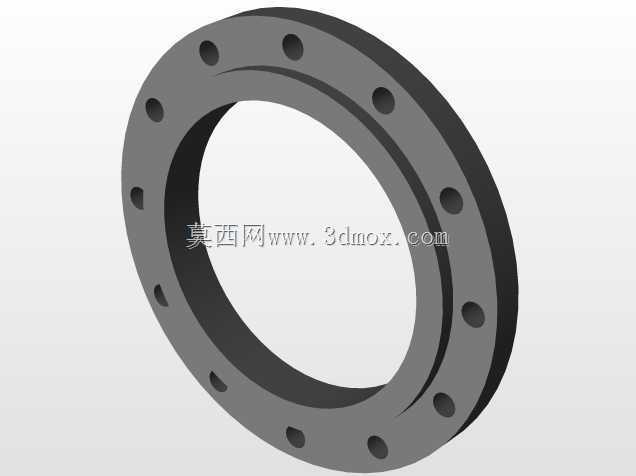

　　在市政给排水、化工流体输送、暖通空调循环水系统等大口径管路场景中，10英寸通径的控制阀门是管路系统的核心通断部件，这类150磅压力等级的法兰蝶阀，常被应用在公称压力1.6MPa级别的中低压管路中，承担介质截断、流量调节的核心功能。不同于小口径螺纹连接阀门，大口径法兰蝶阀的安装边界需要严格匹配管路法兰的孔位分布，该款阀门采用双法兰对夹式结构，两端法兰的螺栓孔沿圆周均匀排布，安装时可直接与管路端的同压力等级法兰对接，无需额外配置过渡接件，适配DN250通径的常规工业管路。从结构设计逻辑来看，这款蝶阀采用中线型密封结构，阀板的旋转中心与管路中心、密封面中心重合，相比偏心蝶阀结构更简单，加工成本更低，适合水、油品、

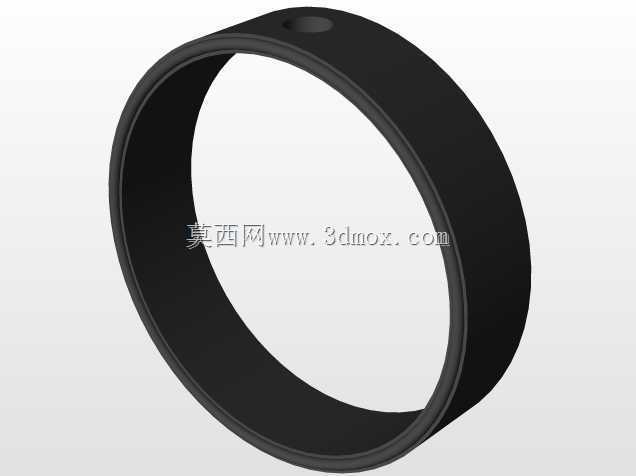

　　弱腐蚀性气体等常规介质的输送场景。阀体采用铸铁材质的环形结构，内部流道完全贯通，阀板开启时可完全贴附于流道内壁，流阻系数远小于同口径截止阀，在大流量输送场景下能有效降低管路压损，减少泵组的运行能耗。手动操作的杠杆式手柄直接与阀杆上端连接，手柄上设置有档位定位结构，可通过扳动手柄带动阀杆旋转90度，实现阀门从全关到全开的状态切换，定位卡槽可将阀板锁定在0-90度区间的任意开度，满足管路系统不同流量的调节需求。密封部分采用阀座全包覆橡胶结构，红色的橡胶密封层嵌装在阀体与阀板的配合面之间，阀板关闭时，橡胶密封层受阀板挤压产生弹性变形，填充阀板与阀体之间的配合间隙，实现零泄漏截断，这种软密封结构的密封性能优于金属硬密封蝶阀，

　　更适合中低压常温介质的管路场景。设计过程中需要重点考量阀杆的扭矩传递结构，阀杆与阀板采用扁方配合连接，避免长期开关过程中出现打滑失效，阀杆与阀体之间设置有轴套，减少旋转过程中的摩擦阻力，同时配置密封填料，防止介质从阀杆穿出位置泄漏。安装边界方面，该款阀门的结构长度远短于同口径闸阀，占用管路轴向空间更小，适合安装空间局促的管廊、泵房场景，法兰的密封面采用突面结构，与常规RF面法兰完全适配，安装时只需在两法兰之间加装密封垫片，按对角顺序拧紧螺栓即可完成固定，无需特殊安装工装。实际使用过程中，这类手动蝶阀的操作力矩适中，无需借助加力杆即可完成开关动作，日常维护仅需定期检查阀杆位置的填料密封状态，出现微量泄漏时只需压紧填料压盖即可消除故障，

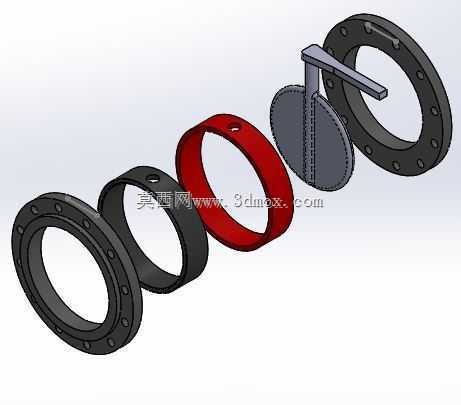

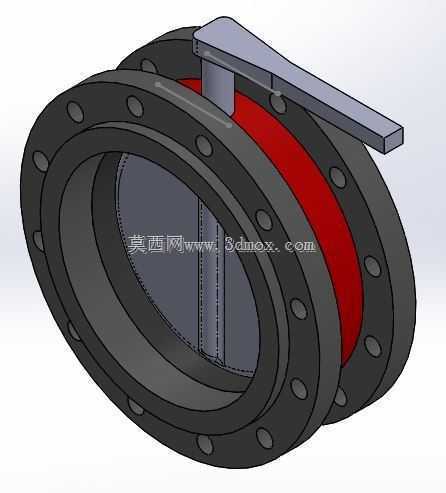

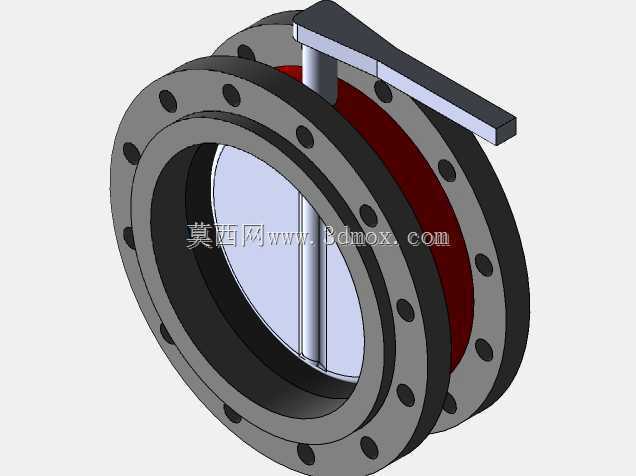

　　维护成本远低于同口径闸阀、截止阀。从建模细节来看，该三维模型完整还原了阀体的法兰孔位、阀板的曲面结构、手柄的操作形态以及密封层的装配位置，所有配合面的尺寸公差均按实际加工要求预留，可直接用于管路系统的装配干涉检查、安装模拟，也可作为阀门选型阶段的结构参考，帮助设计人员直观了解阀门的实际外形尺寸，提前规划管路的安装空间，避免现场安装时出现空间不足、孔位不匹配的问题。
