弯弧式电缆敷设导向犁结构设计

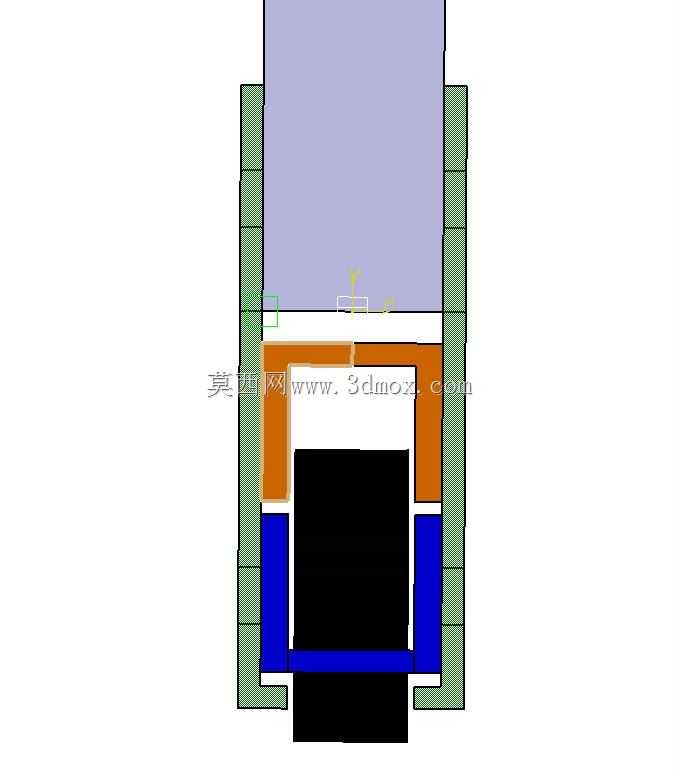

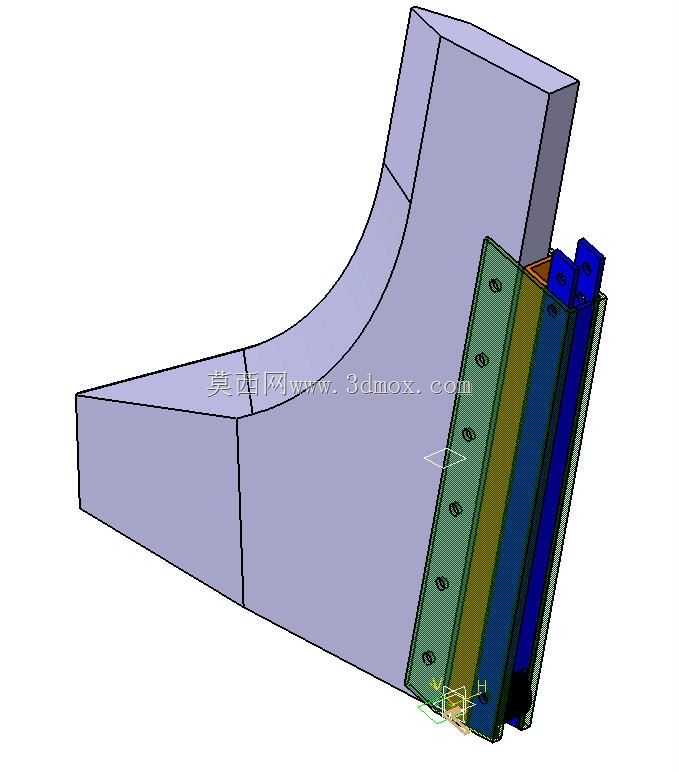

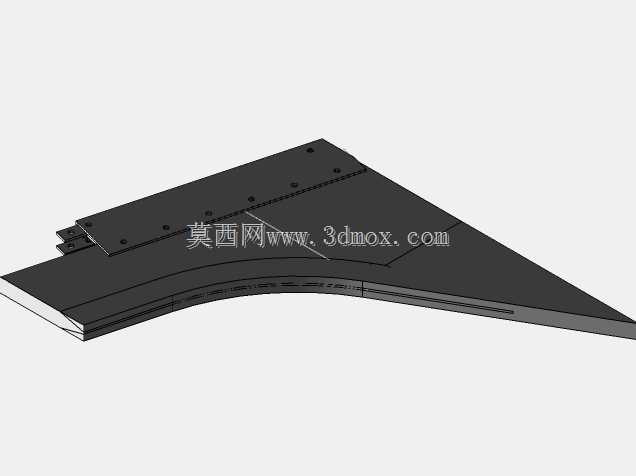

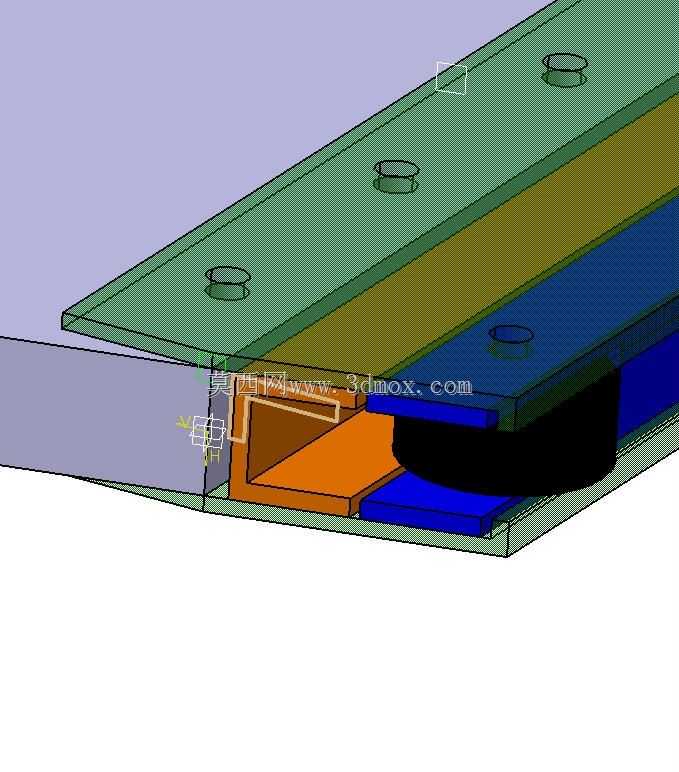

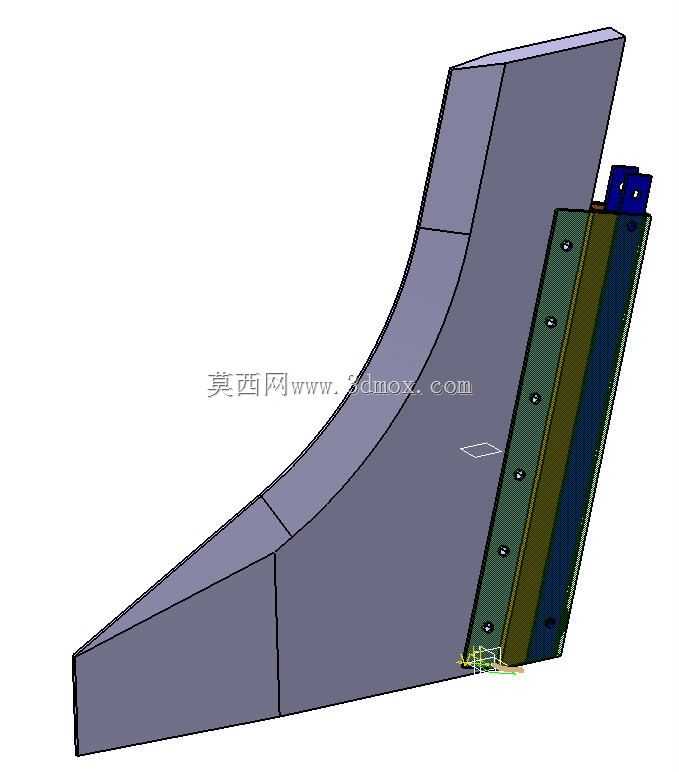

在电力线缆直埋敷设、厂区线缆沟布设、户外长距离电缆铺设作业场景中，电缆犁是配合牵引设备完成线缆开沟导向、平顺入位的核心配套工装，区别于传统人工拖拽捋线的作业模式，这类带弯弧导向面的犁体结构，能在牵引行进过程中让电缆顺着预设弧度平稳滑入开挖好的沟槽内，避免线缆外皮与沟壁硬棱、地面碎石发生剐蹭破损，同时能保证线缆铺设的顺直度，减少线缆局部弯折产生的内应力损伤。从结构设计逻辑来看，该犁体主体采用大曲率渐变的弯弧承托面，曲面弧度经过反复校核，完全匹配常规中低压电力电缆的最小弯曲半径要求，不会因为导向面曲率过小导致线缆弯折超标，犁体的承托面做了等宽加厚设计，整体刚性足够承受线缆牵引过程中产生的侧向压力与下压力，不会在长时间作业中出现形变翘曲。犁体侧边设置了多层叠合的导向侧板，通过均匀排布的紧固件与主体结构连接，侧板与主体承托面之间预留了刚好适配电缆外径的导向间隙，作业时线缆被约束在间隙范围内，不会在牵引过程中出现侧向滑脱、错位的问题，侧板顶端设置的连接位可以直接与牵引机架、开沟装置的输出端固定，安装时只需保证犁体底面与沟槽底面保持平行，导向出口端对准沟槽中心位置即可，不需要额外做复杂的对位调整。考虑到户外施工的复杂工况，犁体的迎土端做了收窄的斜切处理，行进过程中能顺势将沟内散落的碎石、土块向两侧拨开，不会出现土体堆积顶推犁体偏移的问题，整体结构没有多余的冗余设计，所有受力部位都做了加厚处理，连接孔位的位置经过受力仿真校核，能保证牵引拉力均匀传递到整个犁体，不会出现局部应力集中导致的结构开裂。在安装边界上，该犁体的整体宽度适配常规10kV及以下规格电缆的敷设需求，连接位的孔距匹配市面上多数小型牵引敷设设备的安装接口，不需要额外做转接件改造就能直接装配使用，作业时犁体的入土深度可以通过牵引架的调节结构灵活调整，能适配不同埋深要求的电缆敷设作业，导向面的光滑度经过处理，不会对线缆外护套产生额外的摩擦损耗，相比传统的直角导向结构，这种渐变弯弧的设计能降低30%以上的牵引阻力，让整个敷设过程更顺畅，减少牵引设备的负载压力。
