盆景造型用多轮钢丝导向分配装置

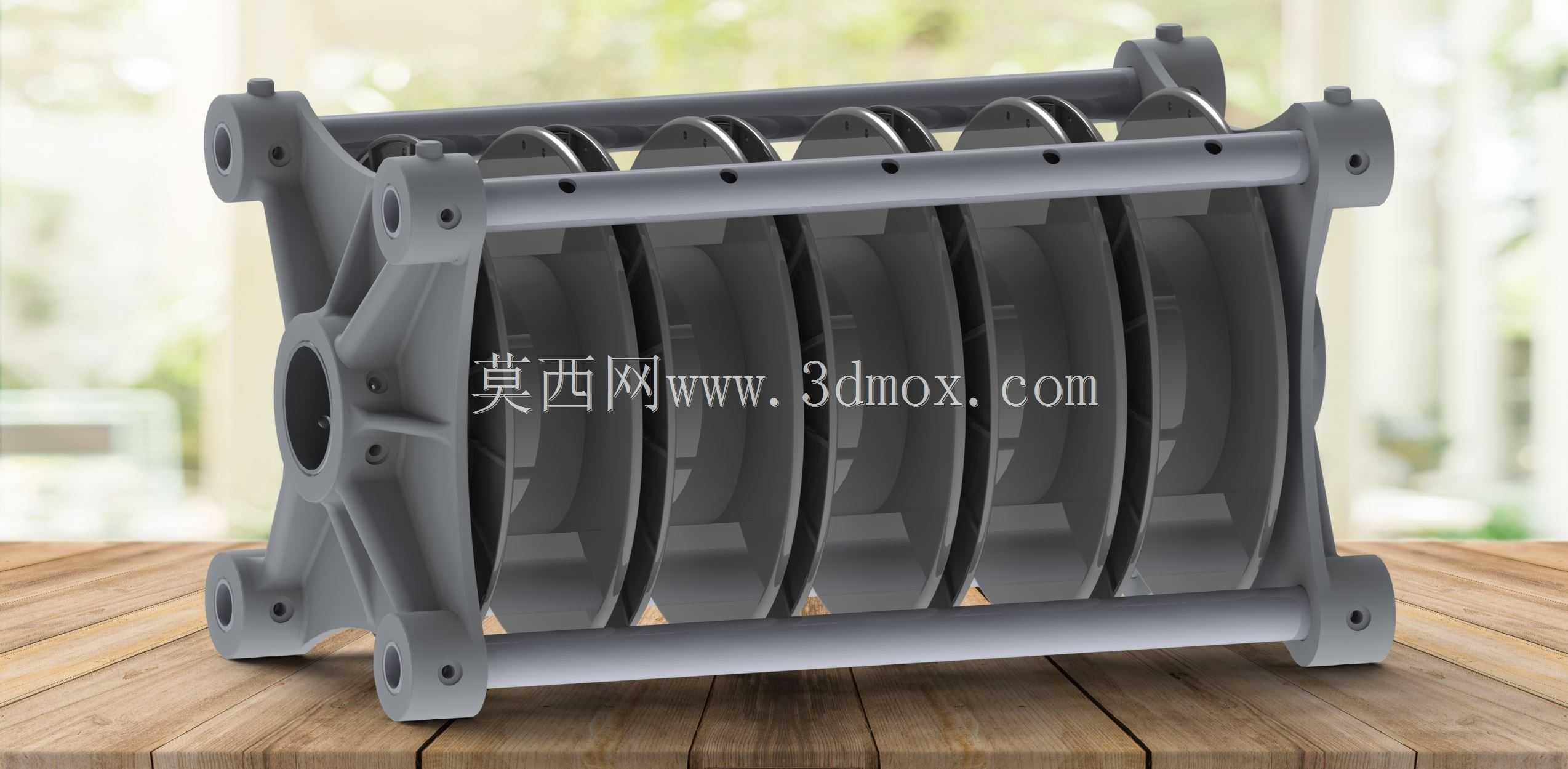

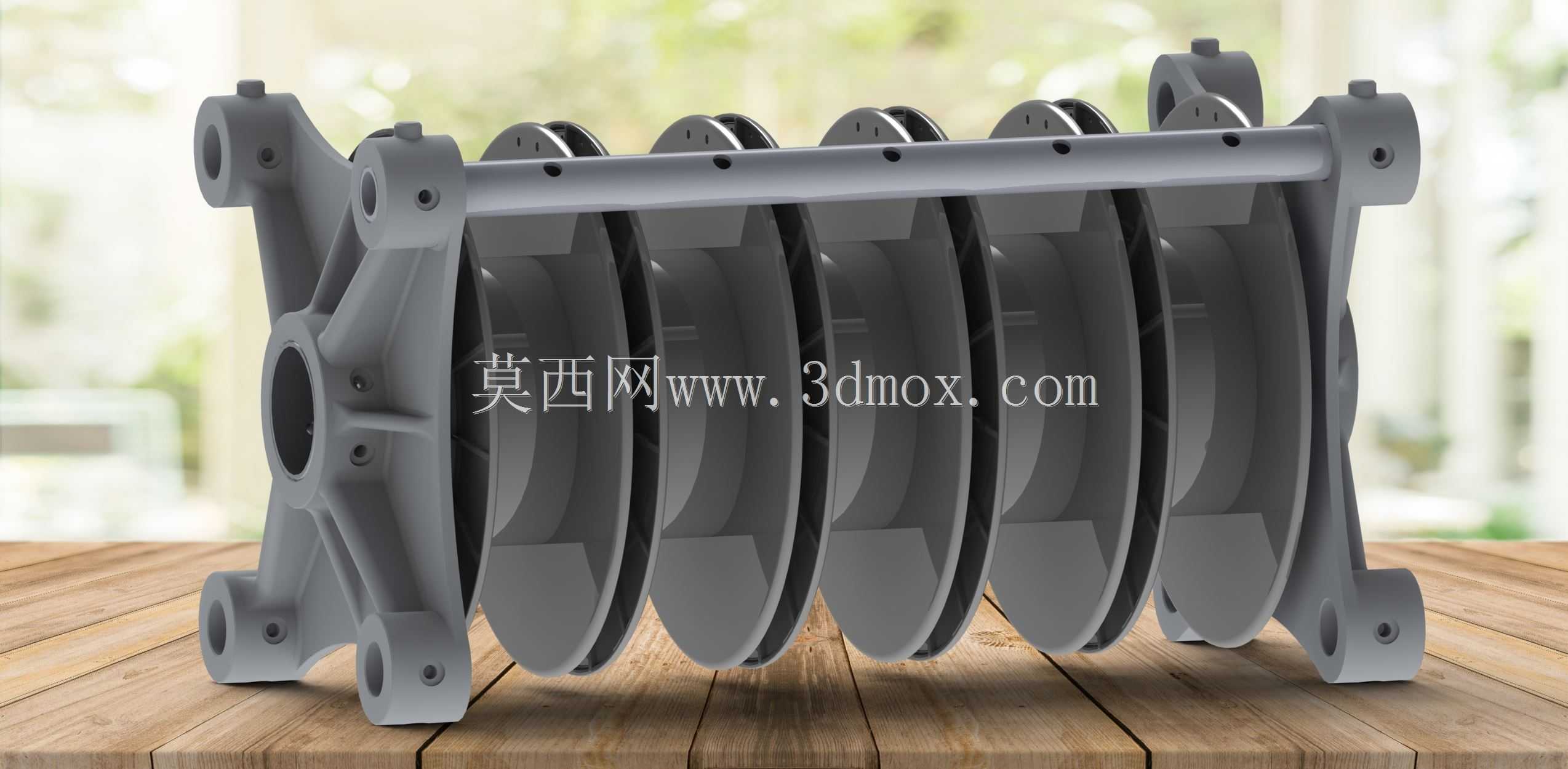

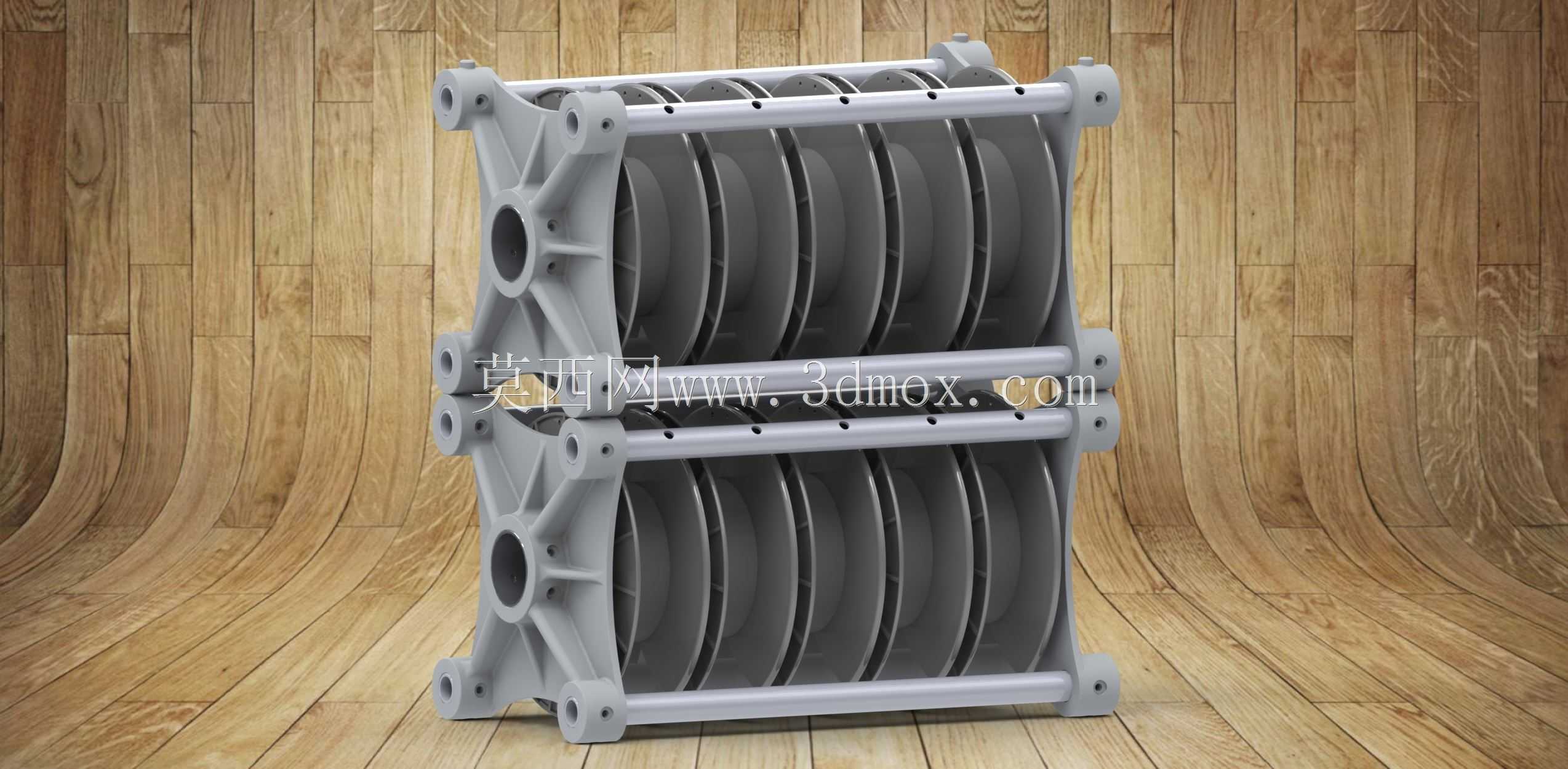

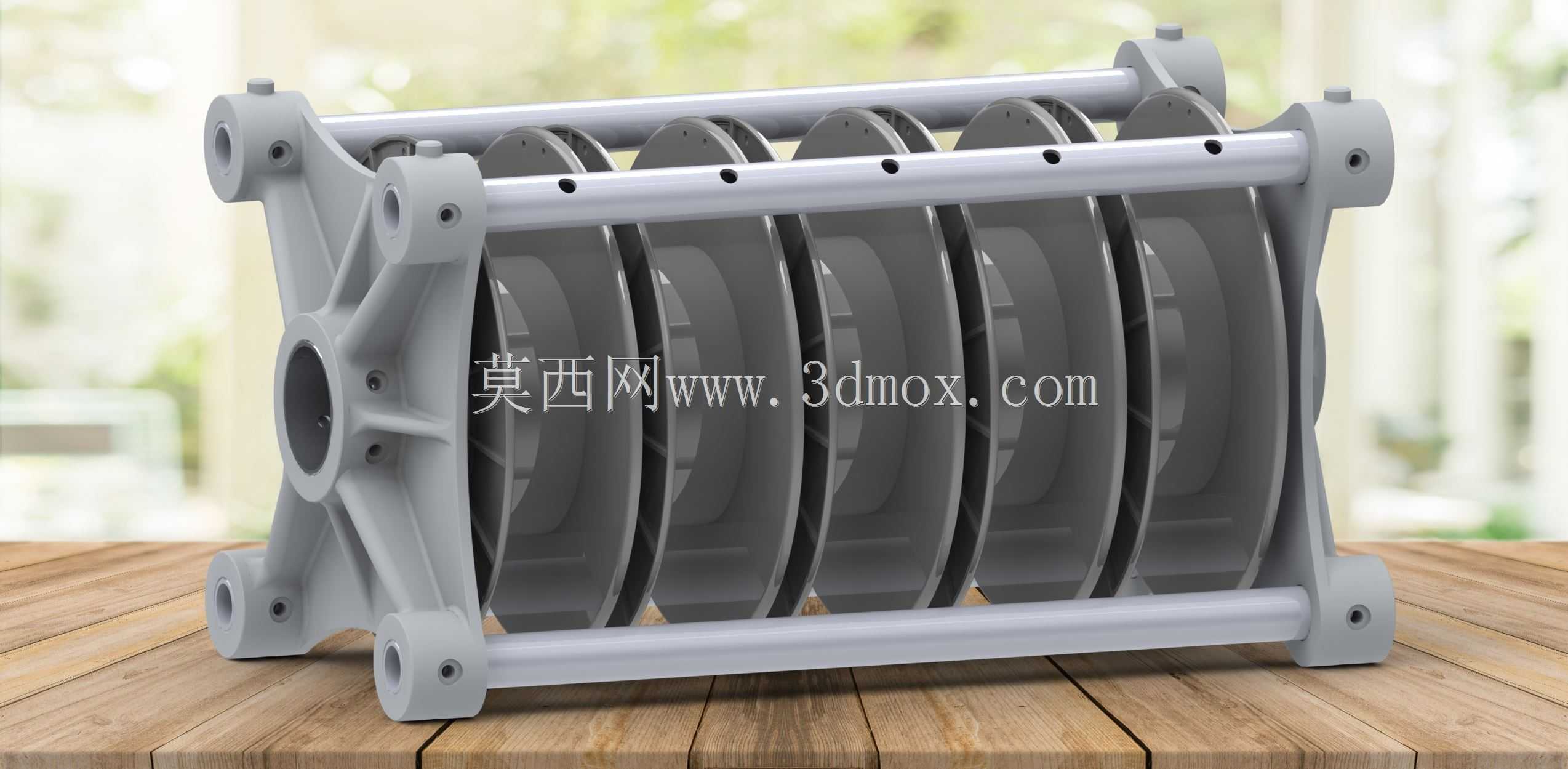

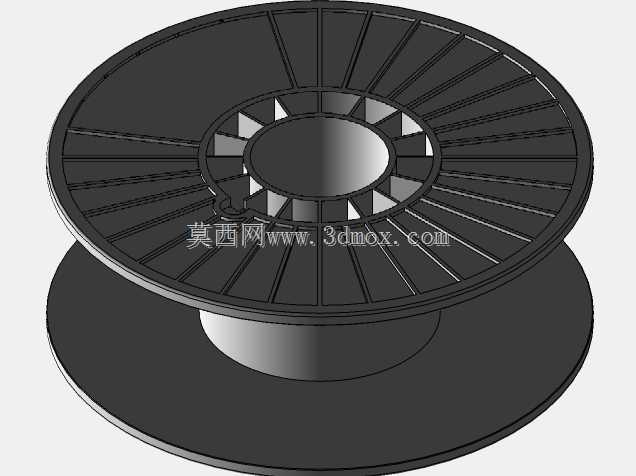

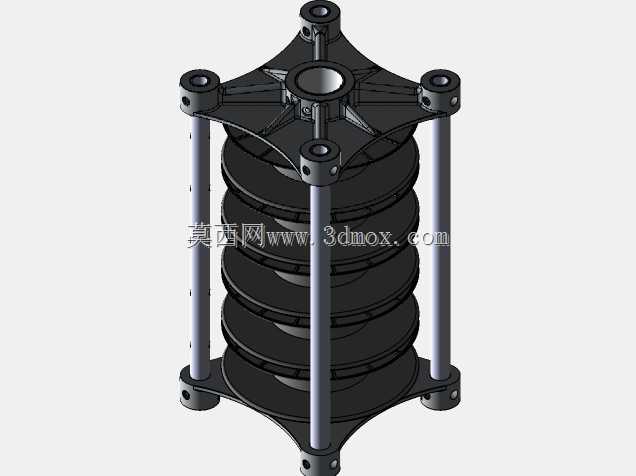

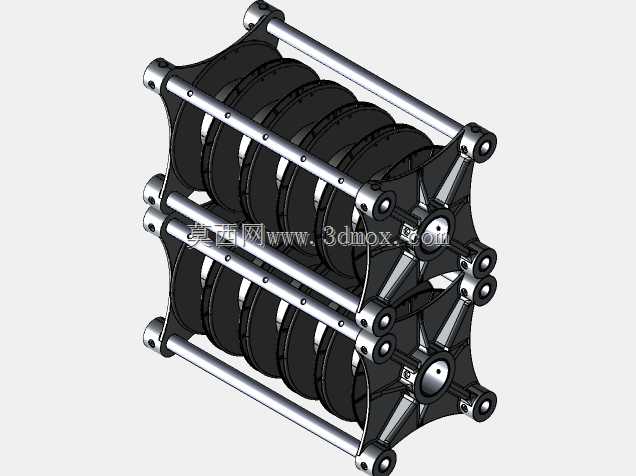

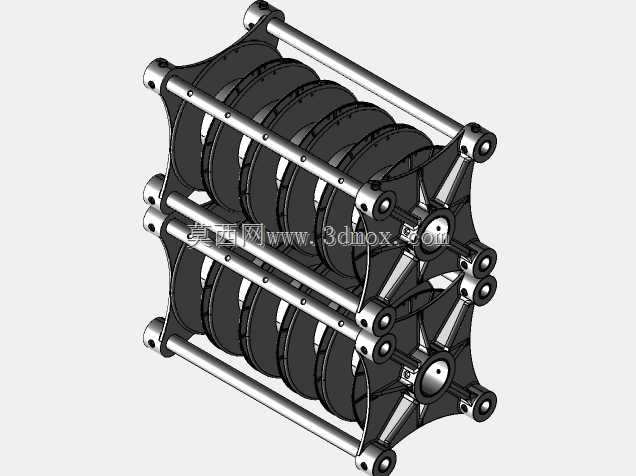

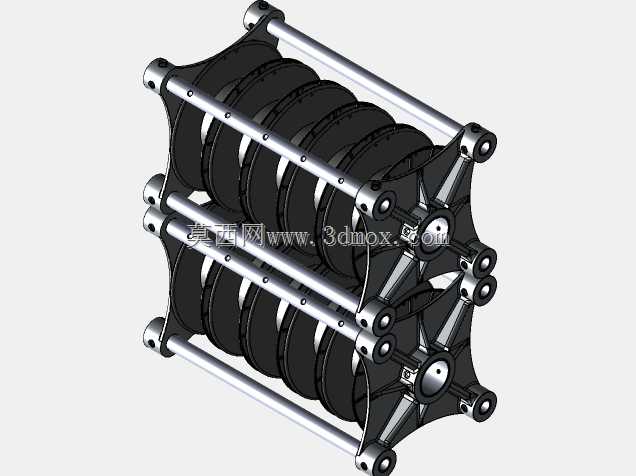

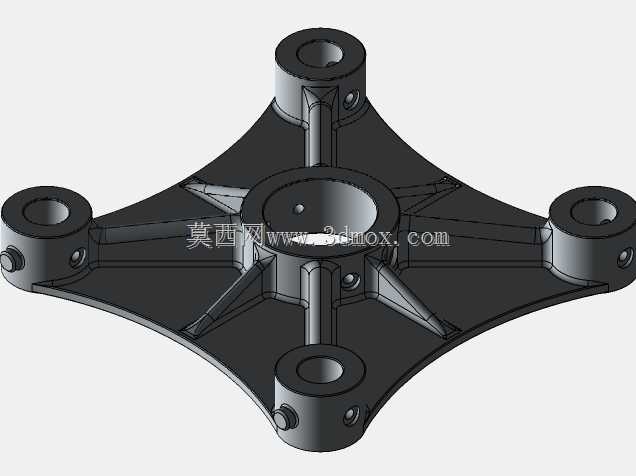

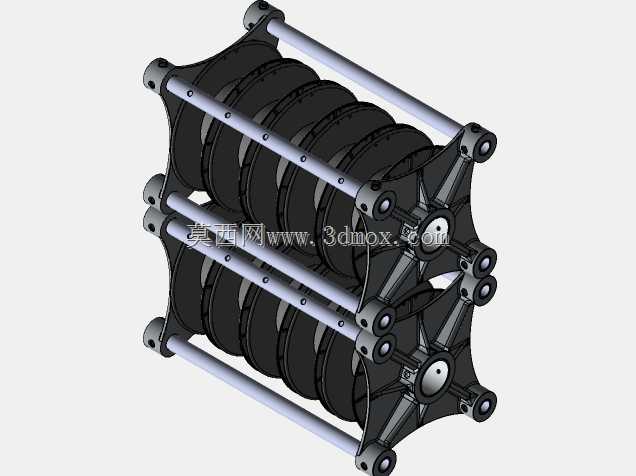

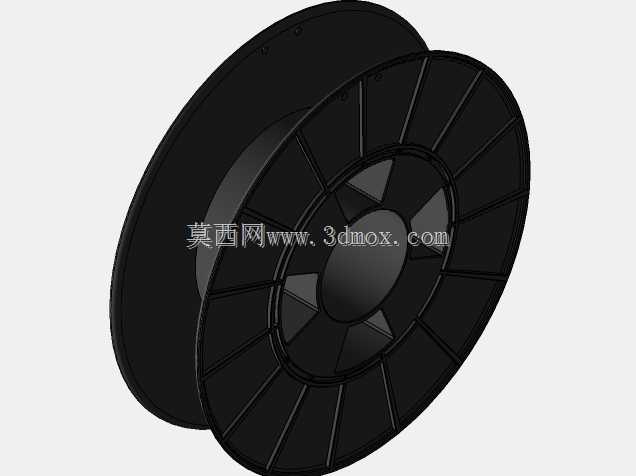

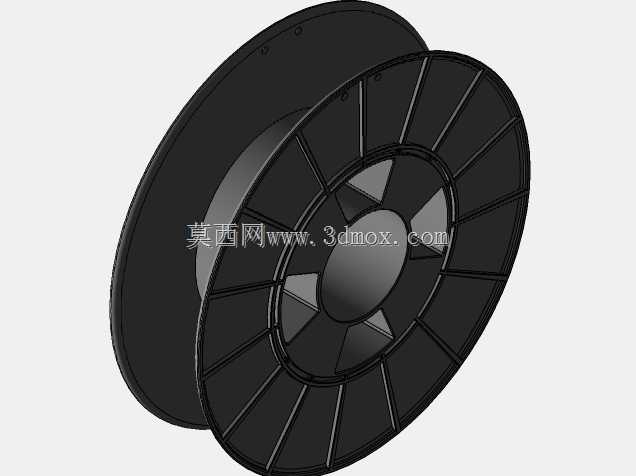

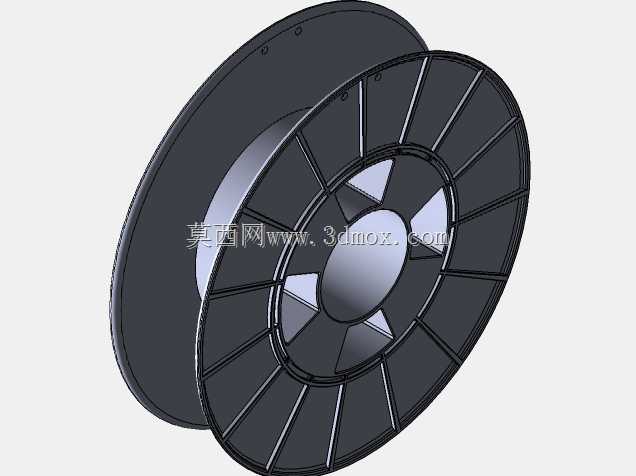

在盆景造型作业的线材预处理环节，钢丝分配装置承担着多股细钢丝的并行导向与张力均衡作用，避免多根钢丝在送进过程中出现缠绕、错位、张力不均导致的弯折报废问题，尤其适配批量盆景铝丝、钢丝的预排布工序，也可直接搭载于桌面级3D打印线材排布辅助机构中，解决多耗材并行送料时的干涉问题。整套装置采用上下双层对称式轮组布局，每层设置六个独立导向轮槽，轮槽采用圆弧过渡设计，槽宽匹配0.5mm-3mm直径的园艺造型钢丝，轮体与中心轴之间预留间隙配合位，可直接装配标准微型轴承实现低阻尼转动，送线过程中不会刮伤钢丝表面的氧化保护层，避免后续盆景造型时钢丝生锈污染枝干。两侧支撑框架采用一体化镂空结构设计，在保证整体结构刚性的前提下尽可能降低自重，框架上预留的四个安装通孔为标准沉头孔位，可直接通过M4螺栓固定在工作台面或者3D打印机的型材机架上，安装时需保证上下层轮组的槽位处于同一竖直平面，偏差控制在0.2mm以内即可避免钢丝出线时的偏磨问题。框架与轮轴的连接位设计有定位凸台，装配时无需额外调整轴的平行度，凸台的限位精度可保证各轮轴的平行度公差在0.1mm范围内，减少轮体转动时的端面跳动。上下两层框架之间通过四根横向连接杆实现刚性连接，连接杆两端采用轴孔过盈配合加侧面顶丝固定的方式，长期受振动也不会出现框架错位松动的问题。设计时充分考虑了不同线径的适配需求，轮槽的深度设置为线径最大值的1.2倍，即使满负载同时输送十二根钢丝，相邻钢丝之间也会保留足够间隙，不会出现相互摩擦剐蹭的情况。装置的进出线端预留了导向挡边，可防止钢丝从轮槽中脱出，即使送线速度出现波动，钢丝也能稳定卡在轮槽内完成导向。在实际园艺作业场景中，该装置可固定在盆景操作工位旁，将不同规格的造型钢丝分别穿过对应轮槽，作业时可直接抽出对应长度的钢丝，无需反复整理散乱的线卷，大幅提升盆景蟠扎造型的作业效率；在3D打印多材料送料场景下，可将多根耗材丝分别导入对应轮槽，解决多喷头打印时耗材缠绕打结的痛点，轮体的低阻尼设计不会增加送丝机构的负载，保证送丝精度稳定。整套结构无复杂异形曲面，所有零部件均可通过FDM3D打印直接制作，装配时仅需配套标准微型轴承与螺栓即可完成组装，无需额外定制非标连接件，后期维护时仅需更换磨损的轮体即可，维护成本极低。
