带移动支架的3D打印盆景钢丝分配装置

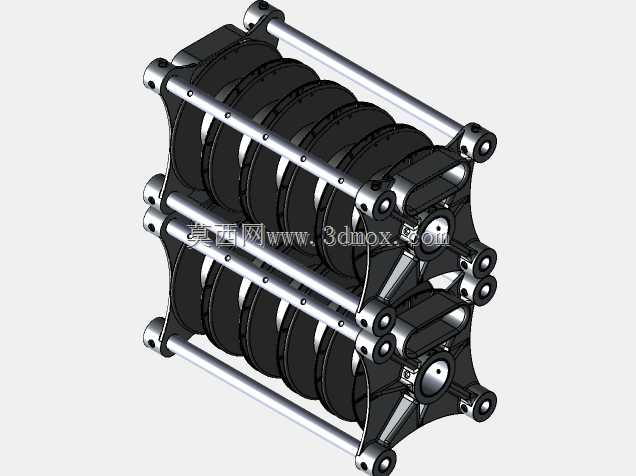

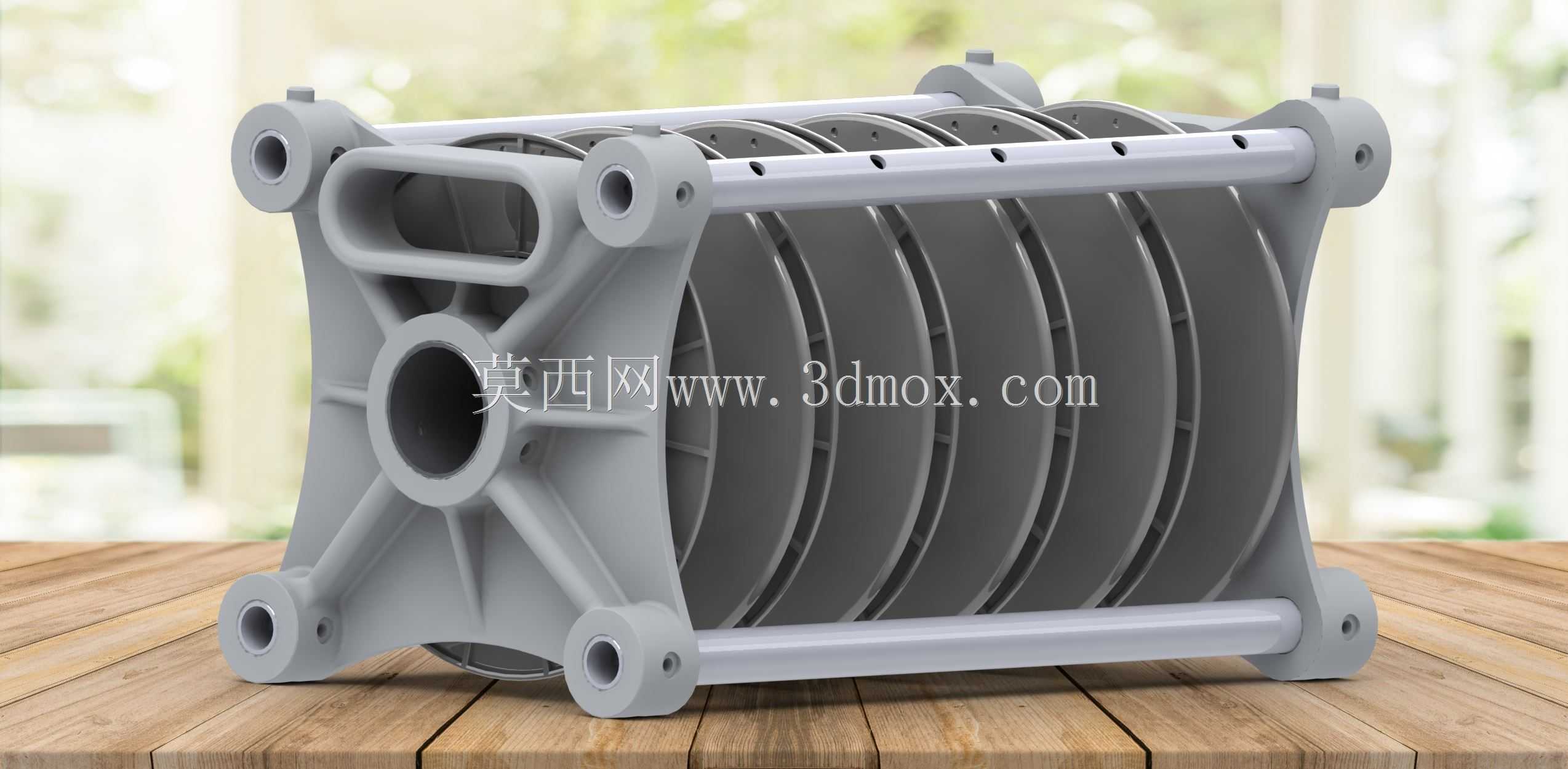

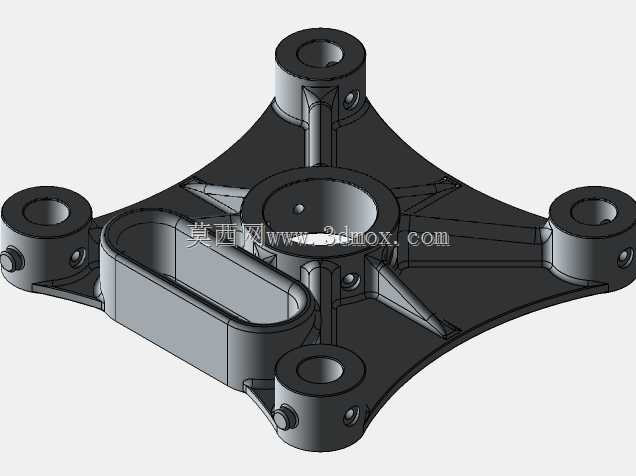

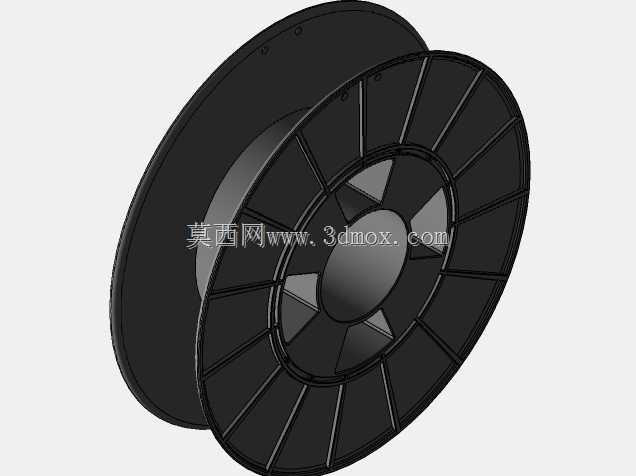

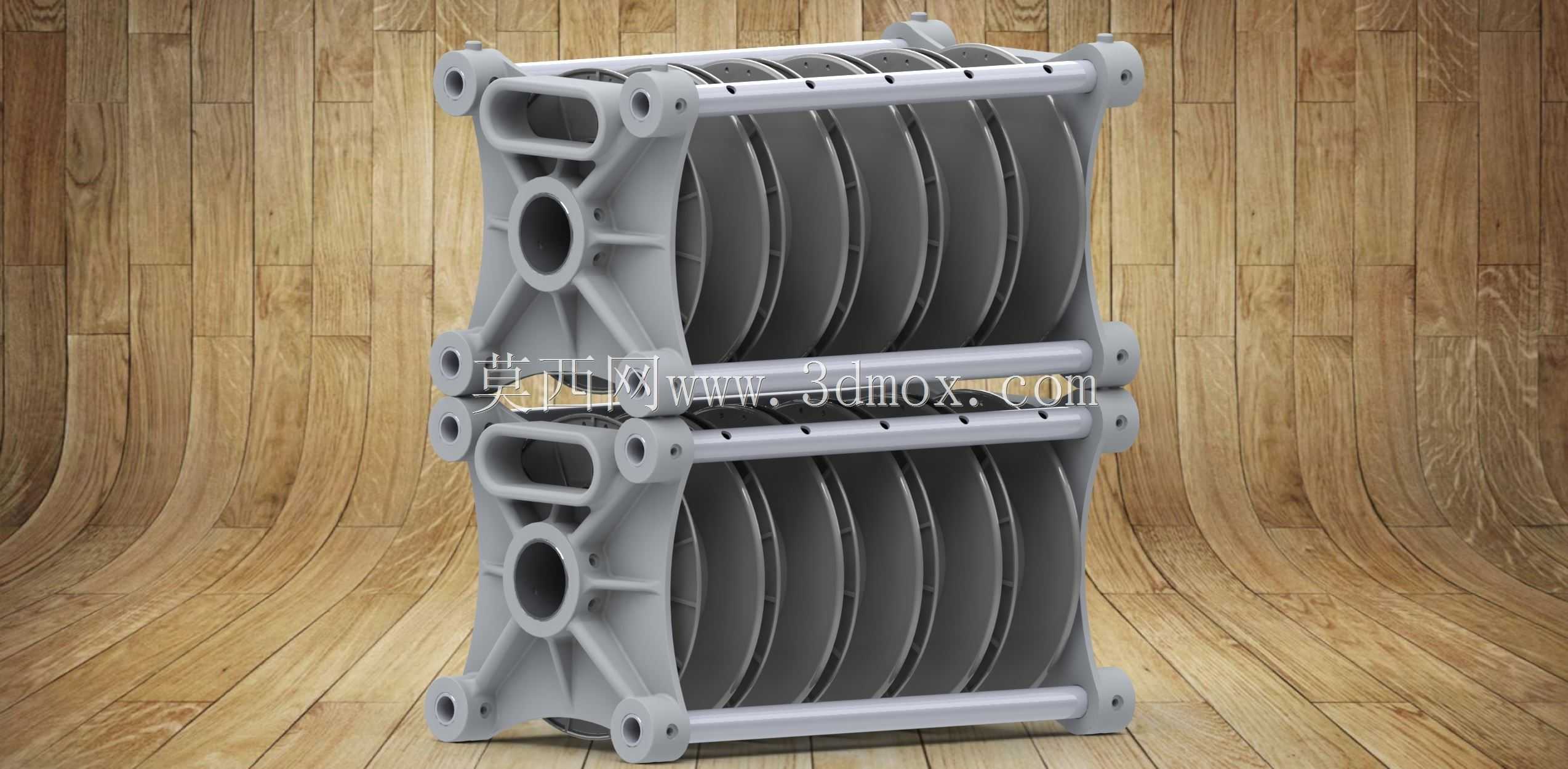

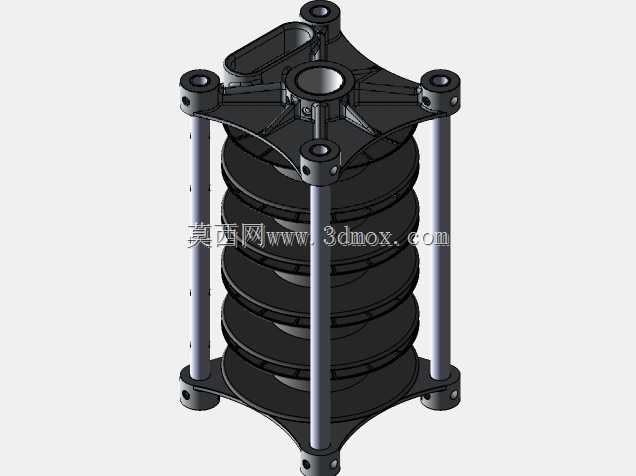

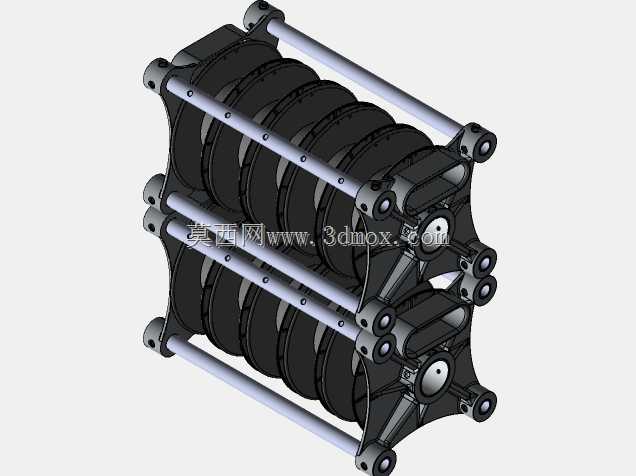

这款带支架的盆景钢丝分配器，主要面向盆景造型作业、3D打印耗材规整收纳两类场景设计，解决多规格细钢丝、柔性线材作业时易缠绕、走线卡滞、取用不便的实际问题。日常盆景蟠扎作业中，从业者往往需要同时准备多卷不同线径的铝丝、钢丝，传统收纳方式多为零散堆放或简易线轴堆叠，抽线时极易出现多卷线同步转动、线体互相勾连打结的情况，轻则耽误作业节奏，重则造成线材弯折报废，这款分配器的多线盘独立排布结构，刚好针对这一痛点做了针对性优化。从结构设计来看，主体框架采用对称式镂空支撑结构，四根连接导柱将两侧支撑端板牢牢固定，端板上预留的多组安装孔位，可根据所用线盘的宽度灵活调整导杆的安装位置，适配不同幅宽的标准线盘，单根导杆上可串装6-8个同规格线盘，每个线盘之间预留有均匀的间隙，避免相邻线盘转动时发生摩擦剐蹭，保证抽线时单盘独立转动互不干扰。前端的走线横杆上均匀开设有对应每个线盘位置的走线孔，抽出的钢丝可直接穿过对应孔位引出，孔口做了圆弧倒角处理，不会刮伤钢丝表面的镀层，也能避免线体在抽拉过程中出现偏移跳槽。两侧的支撑脚做了加宽加厚处理，底部形成稳定的矩形支撑面，放置在工作台面时不会因为抽线的拉力发生侧翻，框架上的镂空结构一方面是为了降低整体自重，方便作业时根据蟠扎位置移动设备，另一方面也能减少材料用量，降低3D打印制作的成本。安装使用时无需额外固定配件，将组装完成的分配器直接放置在作业台面侧边即可，整体外轮廓尺寸控制在400mm*250mm*300mm范围内，不会占用过多工作台操作空间，支架侧边预留的挂孔还支持壁挂安装，适配不同作业空间的布局需求。除了盆景蟠扎作业外，这款分配器也可用于3D打印工作室多卷耗材的临时收纳、电子线束加工工位的细导线排布，结构件无复杂异形曲面，所有受力部位都做了加强筋处理，长期使用不会出现导杆弯曲、框架变形的问题，抽线阻尼适中，既不会因为线盘转动过于灵活出现线体松散脱圈，也不会因为阻力过大造成抽线卡顿。
