六辐条轮缘式储能飞轮结构设计

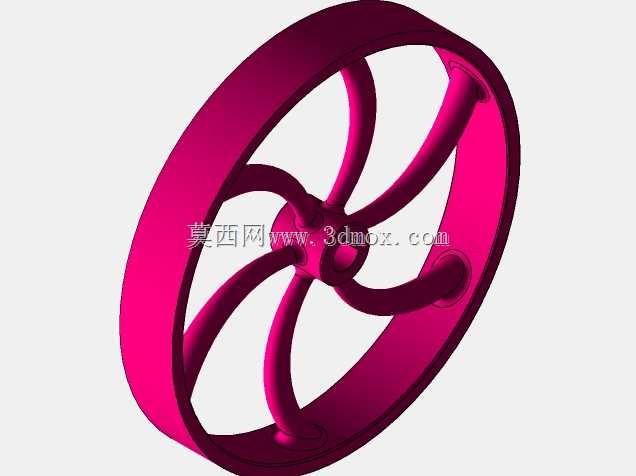

在往复式动力机械的运行场景中，曲轴输出的扭矩会随活塞做功行程出现周期性波动，这种转速波动不仅会加剧传动系齿轮、轴承的冲击磨损，还会导致终端作业设备的运行稳定性下降，飞轮正是为平抑这类转速波动而设计的核心储能部件。这款六辐条结构的飞轮，在设计阶段优先平衡了转动惯量需求与自身重量控制的矛盾，没有采用传统实心轮盘的厚重结构，而是通过外缘加厚的轮圈承担主要的储能作用——根据转动惯量计算公式，质量越靠近旋转轴线外侧，同等质量下能获得的转动惯量越大，因此加厚轮缘的设计可以在更小的整体质量下，满足系统需要的动能存储能力。六根弧形辐条采用流线型过渡结构连接中心轮毂与外缘轮圈，这种设计并非单纯为了外形美观，弧形曲面可以有效分散飞轮高速旋转时辐条根部的应力集中，避免直辐条在交变载荷下容易出现的根部疲劳断裂问题，每根辐条与轮毂、轮圈的衔接位置都做了大圆角过渡处理，消除了直角结构带来的应力突变点。中心轮毂位置设计有与曲轴轴端配合的安装孔位，孔位周边的凸台结构做了加厚处理，用于承担扭矩传递过程中的剪切力，安装端面预留的螺栓孔位置做了沉头设计，保证紧固螺栓安装后不会突出端面，避免与周边相邻部件发生运动干涉。从安装边界来看，这款飞轮的轴向厚度控制在适配常规中小型单缸、双缸往复式发动机的曲轴端安装空间范围内，轮缘的外圆直径经过匹配计算，既不会因为直径过大导致发动机外罩需要额外扩容，也不会因为直径过小无法提供足够的转动惯量来平抑转速波动。在实际应用中，这类飞轮除了用于内燃机曲轴系统，也可适配小型冲压设备、往复式泵组等存在周期性载荷波动的机械系统，安装时需要保证飞轮端面与曲轴轴线的垂直度，避免高速旋转时出现额外的偏心振动，辐条之间的镂空空间也可兼顾曲轴端散热风道的气流通过需求，减少动力舱内的热量积聚。设计过程中对辐条的曲率做了多轮仿真验证，确保在额定最高转速下，辐条承受的离心拉应力处于材料许用应力范围内，轮缘的外圆表面预留了后续做动平衡去重的加工余量，方便成品装配前完成动平衡校正，进一步降低运行时的振动水平。
