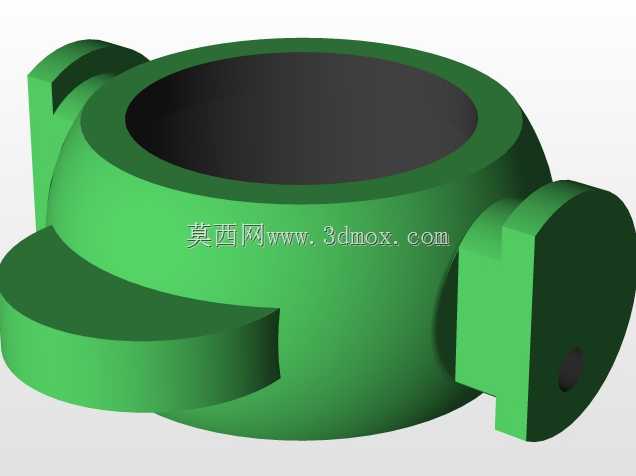

带双耳铰接座的中空回转壳体结构

该结构属于铰接类通用机械零部件，核心为中空回转壳体搭配两侧对称布置的铰接耳座，在各类需要绕固定销轴实现小角度摆动的管路连接、铰接支撑场景中应用广泛，比如工程机械的铰接管路接头、轻工设备的摆动式料斗支撑座、流体输送管线的活动转向连接段，都能见到这类结构的身影。从功能特性来看，中间的中空腔体是流体或走线的通道，内壁光滑无突变台阶，可减少介质流动阻力或是避免线缆剐蹭，壳体外侧的环形凸台一方面是为了增强壳体整体刚性，避免薄壁结构在承压或是受径向载荷时出现变形，另一方面也可作为轴向定位的贴合面，在装配时与相邻部件的端面贴合，保证轴向安装位置精度。两侧的铰接耳座采用对称式布局，耳座上的同轴销孔是整个结构的转动核心，设计时需要严格保证两个销孔的同轴度公差，否则装配销轴后会出现卡滞、转动阻力过大的问题，耳座与壳体主体的衔接位置做了圆弧过渡处理，可有效降低应力集中系数，在承受摆动载荷时避免衔接位置出现应力断裂。设计思路上，这类结构优先采用回转体加拉伸切除的建模逻辑，先构建主体回转壳体的基本轮廓，再通过对称拉伸生成两侧的耳座结构，之后对销孔、端面倒角、过渡圆角等细节进行处理，建模过程中需要重点关注耳座销孔与壳体中心轴线的位置度要求，以及壳体壁厚的均匀性，壁厚不均会导致铸造或是注塑成型时出现缩孔、翘曲等缺陷，直接影响零件的结构强度。从安装边界来看，该结构的轴向安装尺寸由壳体两端的环形凸台间距决定，径向安装边界由两侧耳座的外端面间距决定，销孔的直径尺寸需要匹配对应规格的铰接销轴，装配时耳座外侧需要预留足够的挡圈安装空间，避免销轴轴向窜动，壳体的中空通径需要匹配对应管路的通径要求，保证介质输送流量或是线缆穿设空间满足使用需求。在实际工况中，这类结构需要承受径向的载荷以及摆动过程中的交变应力，因此设计时除了保证尺寸精度，还需要根据实际载荷大小调整耳座厚度、壳体壁厚以及过渡圆角的尺寸，确保零件在额定载荷下的使用寿命满足设备整体的设计要求，同时中空腔体的端口位置需要预留密封件的安装槽位，在作为流体接头使用时可搭配密封圈实现端面密封，避免介质泄漏。
