农田圆盘耙耕地作业部件结构设计

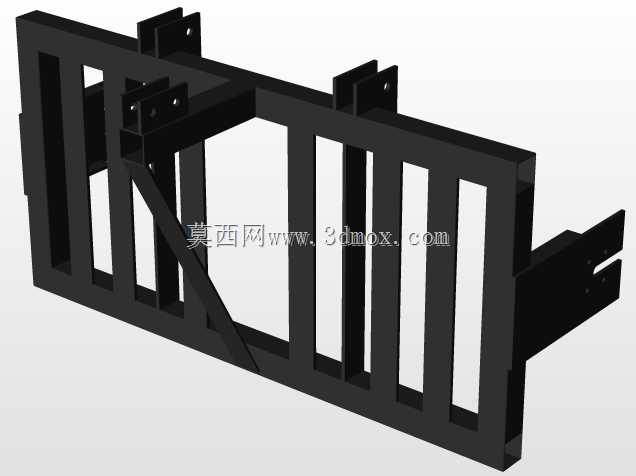

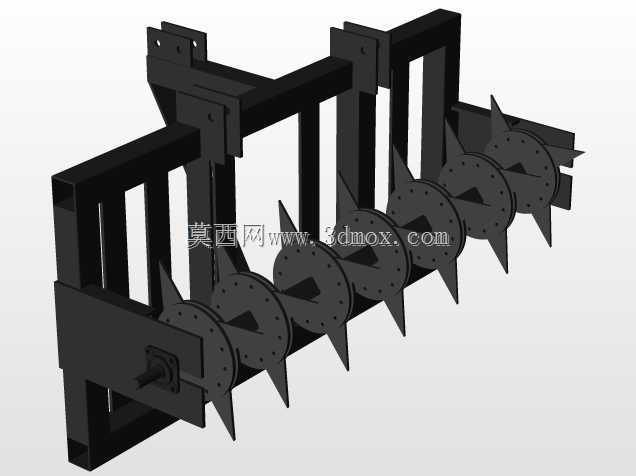

这套圆盘耙作业部件主要适配旱田耕地前的碎土、灭茬作业场景，在东北黑土地、华北平原的小麦玉米轮作区应用广泛，作业时挂载在拖拉机后方液压悬挂机构上，可一次性完成表层土壤破碎、作物残茬切割、地表平整的多道工序，相比传统钉齿耙，对粘重土壤、板结地块的适应性更强，作业后土壤细碎度均匀，不会出现大块土垡架空的情况，能为后续播种作业创造良好的种床条件。从结构设计来看，整体采用框架式方管焊接机架，主承重梁选用厚壁矩形钢管，焊接处做了坡口补强处理，避免田间作业时受石块、硬土冲击出现焊缝开裂的问题，机架上方预留的三个悬挂连接耳板，孔位尺寸严格匹配标准三点悬挂的安装间距，上下挂点的垂直距离符合常用马力段拖拉机的悬挂行程范围，挂接后作业状态下整机重心落在拖拉机牵引点正后方，不会出现偏载翘头的问题。耙片组件采用等间距排布设计，每片圆盘耙片通过独立的轴承座固定在下方横向转轴上，耙片刃口做了淬火硬化处理，硬度达到田间作业耐磨要求，相邻耙片的安装角度存在微小偏角，作业时随拖拉机前进做被动旋转，刃口切入土壤的深度可通过拖拉机液压系统实时调节，最大作业深度能够满足播前整地的常规要求，耙片之间的间距设置避开了残茬缠绕的风险，即使是高留茬的玉米地块作业，也不会出现秸秆拥堵卡滞的情况。设计过程中重点考虑了田间作业的受力特性，机架侧面加装的斜向支撑筋，将耙片作业时受到的土壤反作用力分散到整个主框架上，避免局部应力集中导致的梁体变形，转轴两端的轴承座选用带防尘密封的结构，可阻挡田间泥土、沙尘进入轴承内部，延长部件的维护周期，整体安装宽度适配常规垄作地块的作业幅宽，作业时不会出现漏耙、重耙幅度过大的问题，转弯时耙片可随悬挂机构提升离开地面，不会对地头的已整地块造成碾压破坏。
