拖拉机配套立式弯管排水罐体结构

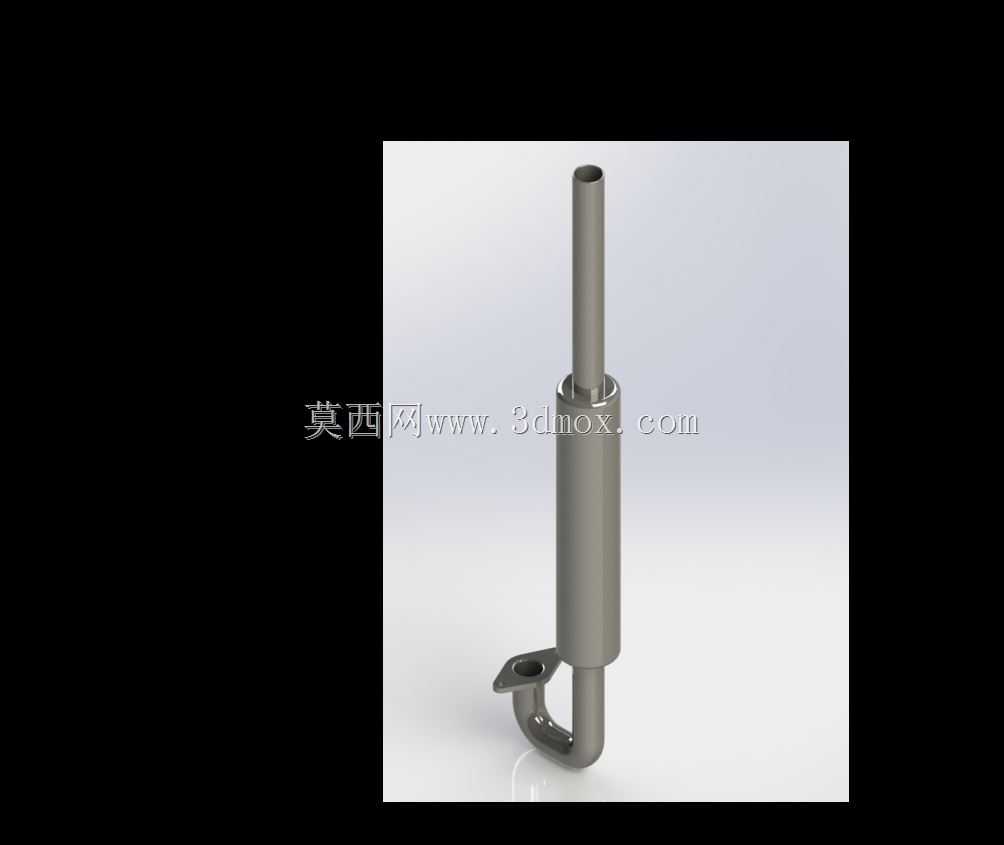

在农用拖拉机的整机配套管路系统中，这类带弯管接口的立式排水罐体，主要承担发动机冷却回路、气路系统的积液排放与气液分离功能，是保障拖拉机在泥泞、高尘田间作业工况下稳定运行的小型功能部件。从结构设计逻辑来看，整体采用立式同轴布局，主体为等径直筒状罐体，上端延伸出细长直管段作为排气或溢流通道，下端通过90度弯管转接带法兰的安装接口，这种布局能在有限的机舱安装空间内，最大化利用垂直方向的布置空间，避免与周边的发动机缸体、液压管路、车架横梁产生干涉。

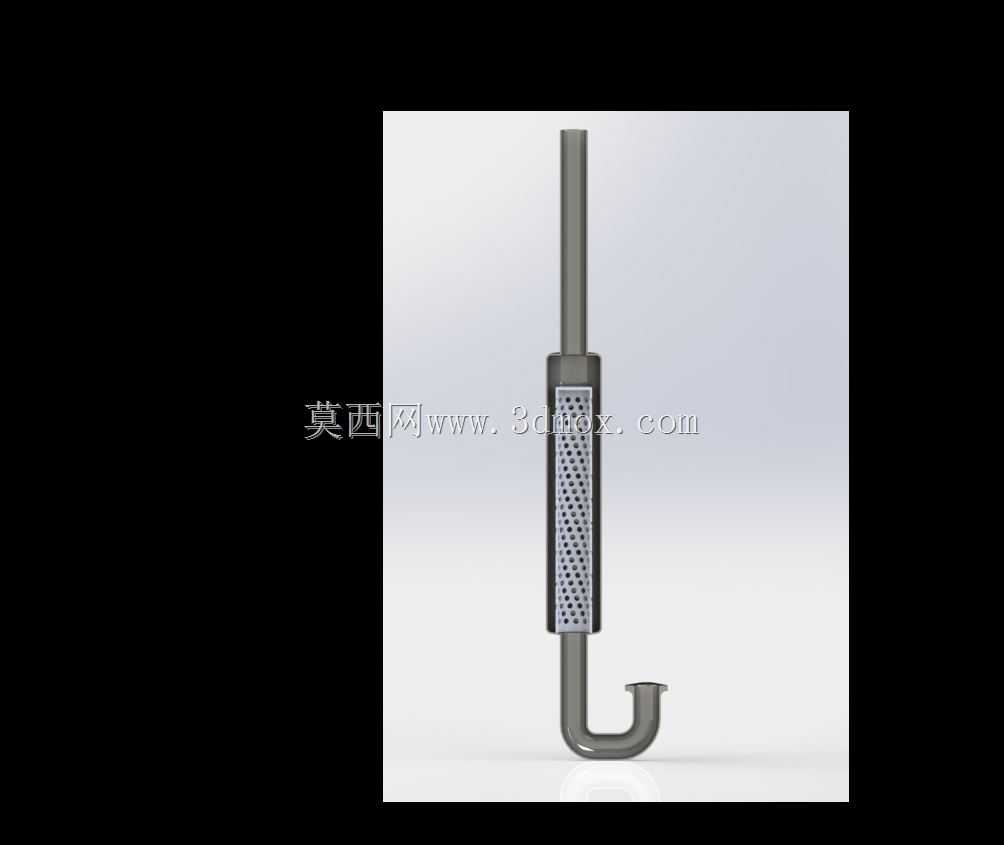

实际作业场景中，拖拉机长期在水田、坡地作业时，冷却系统容易混入泥沙杂质、气路会积存冷凝水，该罐体的筒身内腔预留了足够的沉渣容积，杂质与积液会在重力作用下沉积在罐体下部弯管区域，不会直接堵塞上端的排气通道，日常维护时只需拆开弯管端部的密封螺塞即可排出积存物，无需拆解整个管路。设计阶段需要重点匹配安装边界：下端法兰的安装孔位需对应拖拉机缸体侧方的预留接口位置，法兰密封面的平面度公差控制在0.1mm以内，保证密封垫压紧后无渗漏；上端直管的长度需避开引擎盖的内侧加强筋，保证引擎盖闭合时不会与管端产生磕碰，同时管端的开口方向需朝向机舱外侧，避免排出的水汽、积液飞溅到皮带轮、电气接插件上引发故障。

从结构强度角度考虑，罐体筒身与上下接管的连接位置采用圆弧过渡，避免应力集中，能够承受拖拉机作业时的持续振动，不会出现焊缝开裂的问题；弯管部分的弯曲半径经过匹配计算，既保证积液能够顺畅流向排放口，又不会因为弯曲半径过小导致流道阻力过大，影响排放效率。这类部件的建模过程中，需要重点处理法兰安装面的配合公差、各段管路的同轴度参数，保证加工出的实物能够直接适配对应型号拖拉机的安装位，不需要二次修配。
