八孔高扭矩传动连接法兰盘

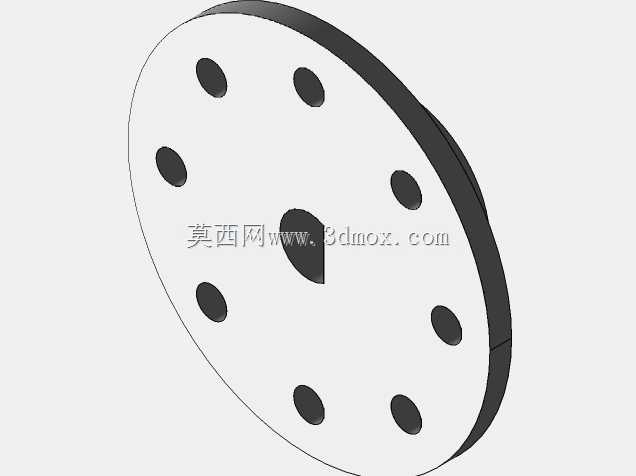

　　在机床主轴、减速机输出端以及重载传动链的对接位置，法兰盘承担着把旋转扭矩从一根轴可靠传递到另一根轴或工作机构上的任务。这款八孔高扭矩法兰的结构形态，正是围绕这类刚性连接需求展开：盘体采用较厚的轮缘截面，外缘形成一圈连续的承载环，中心保留轴孔与键槽配合区域，端面沿圆周均布八个安装孔，用于穿入螺栓把合两侧对接件。

　　从实际装配逻辑看，扭矩并非只靠中心轴与键来承担。端面均布的螺栓在预紧后产生足够的正压力，使两对接面之间形成摩擦传力路径；当载荷波动或出现冲击时，键连接与端面摩擦共同分担载荷，从而降低单键受剪、孔壁挤压失效的风险。八个孔相对均匀地布置在同一节圆上，能让螺栓预紧力沿周向分散，避免局部应力集中，也使盘体在正反转切换时受力更加对称。

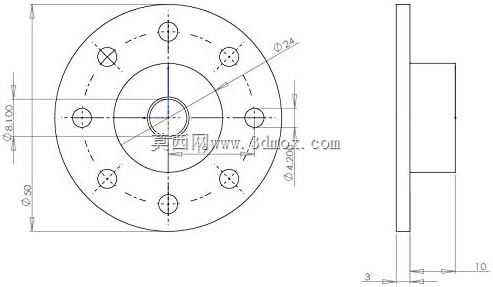

　　设计这类法兰时，首先要明确安装边界：中心轴孔直径决定与轴的配合方式，键槽宽度和深度需匹配所选平键；端面螺栓孔节圆直径不能与轴孔、轮毂加强区发生干涉，同时孔边到盘体外圆要保留足够壁厚，防止拧紧时盘缘产生过大变形。较厚的盘体并非单纯为了增重，而是提高轴向刚度，使螺栓把合后端面贴合更稳定，减少高速旋转下的翘曲与微动磨损。

　　外形上，该法兰呈现圆盘加侧缘的简洁构型，外圆可作为车削加工和找正基准，端面则是铣削、钻孔和装配贴合的关键面。工程建模时，通常先以回转体思路构建盘坯，再切除中心孔、键槽和周向孔；八个孔可通过圆周阵列完成，阵列数量、节圆半径和起始角需与对接件图纸严格一致。孔口位置应考虑螺栓装入空间，若用于频繁检修的传动部位，还需核对扳手空间和螺栓拆装路径。

　　在机床加工场景中，这类法兰常见于主轴箱、进给机构、回转工作台或夹具连接端；在通用输送、搅拌、冶金辅助设备中，也可作为电机、减速器与工作轴之间的过渡连接件。选型时不能只看外径，还要结合轴径、键连接强度、螺栓规格、预紧力矩以及被连接件端面尺寸综合判断。若设备启动频繁、正反转冲击明显，应优先保证盘体厚度、螺栓数量和接合面摩擦条件；若安装空间受限，则需在满足强度的前提下控制外圆和轴向长度。

　　三维结构检查的重点，在于确认中心孔与螺栓孔的同轴关系、键槽方位、盘缘厚度以及对接面是否存在台阶干涉。把模型放入装配体后，还应模拟轴穿入、螺栓穿过、螺母或螺纹孔锁紧的全过程，核对孔位是否对正、工具是否可达、旋转时外圆是否与护罩或机架发生碰撞。通过这些细节约束，法兰才能在传递高扭矩的同时保持连接刚性和长期运行稳定性。
