渐开线花键传动轴结构三维设计

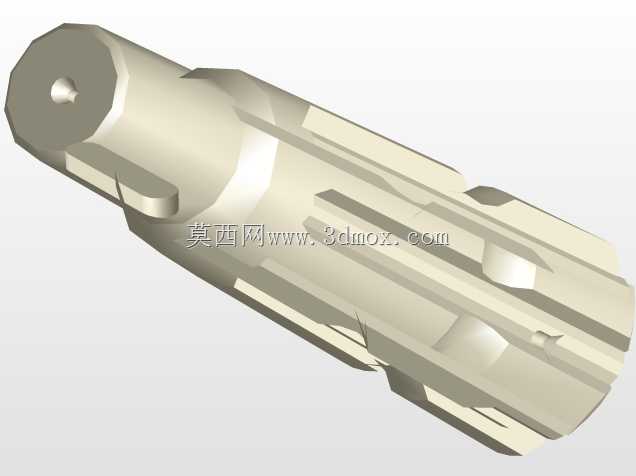

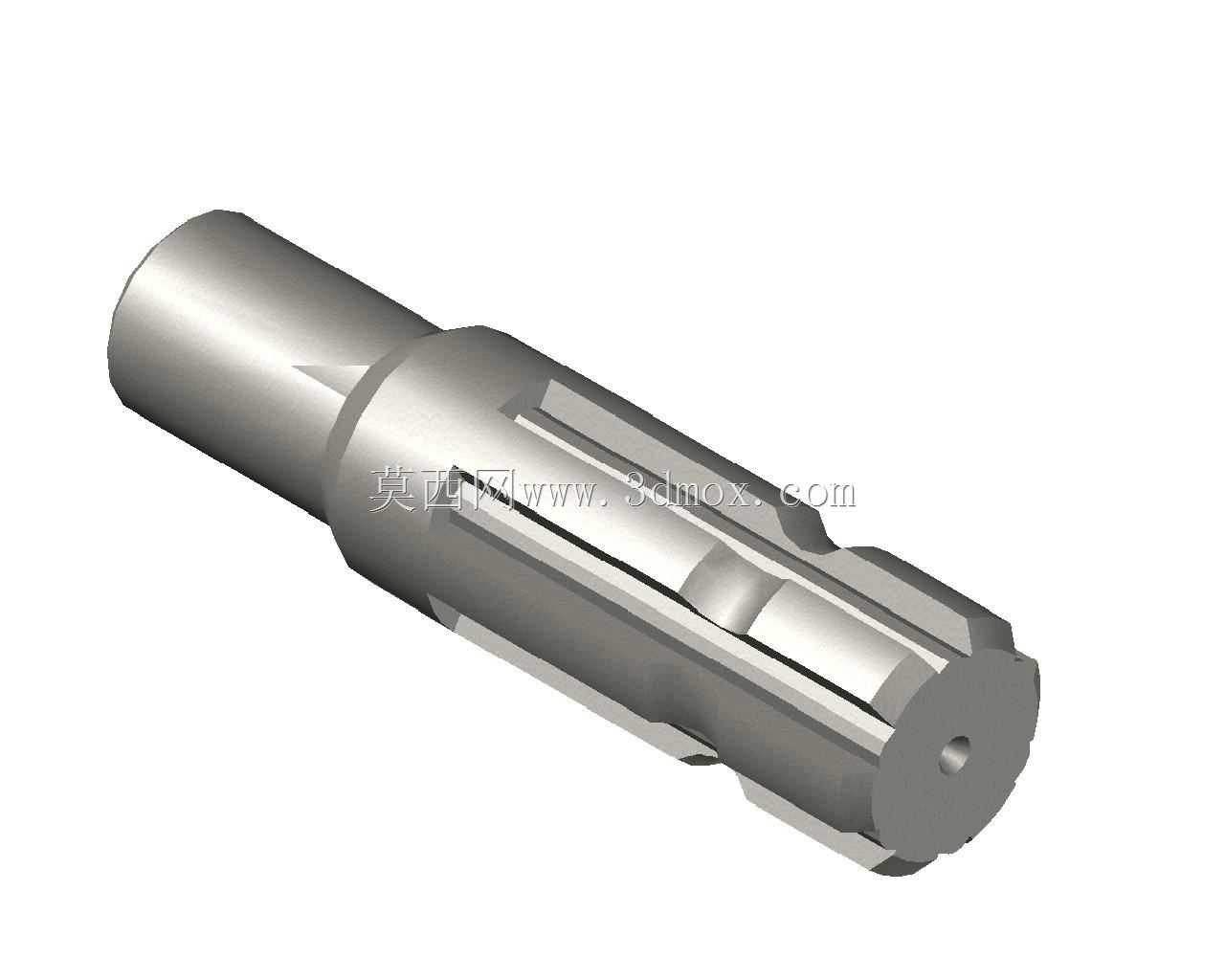

这款花键传动轴主要应用于中小扭矩的动力传递场景，常见于机床进给机构、小型农机传动箱、轻工设备的动力输出单元中，依靠轴身的渐开线花键齿实现与配套花键套的周向固定，相比普通平键连接，花键结构的齿面接触面积更大，承载均匀性更好，能在频繁正反转的工况下减少键侧的冲击磨损，同时具备更高的对中精度，保障传动过程的同轴度要求。从结构设计来看，轴端的光轴段用于安装支撑轴承，轴肩位置做了圆角过渡处理，避免应力集中导致的轴段断裂风险，花键齿的齿向做了轻微的修缘处理，降低装配时的齿端卡滞问题，也能减少传动启动瞬间的齿面冲击。轴末端的中心小孔是加工时的工艺定位孔，用于外圆磨削、花键铣削工序的顶尖装夹定位，保障各轴段的同轴度公差控制在合理范围内。安装边界方面，光轴段的直径公差选取过渡配合等级，适配标准深沟球轴承的内孔安装尺寸，花键段的大径、小径公差符合通用花键配合标准，可直接适配同规格的标准花键毂，无需额外定制配套连接件。设计过程中优先考虑了加工工艺性，所有轴段的退刀槽、圆角尺寸都选用常规加工参数，无需特殊刀具即可完成车削、铣削、磨削全工序加工，花键齿的参数选取标准模数系列，方便后续的备件替换与维护。实际使用中，这类轴件的支撑跨距需要结合配套箱体的轴承座间距调整，过长的跨距会增加轴的挠度，影响花键啮合的平稳性，过短则会增加轴承的附加载荷，缩短支撑件的使用寿命，建模时已经预留了轴肩的定位尺寸，装配时可直接通过轴肩实现轴承内圈的轴向定位，无需额外加装定位套，简化整体装配流程。齿面的受力分布经过结构优化，在额定扭矩下各齿的载荷偏差控制在较小范围，避免单齿过载导致的断齿故障，适合在中低速、连续运转的传动场景中使用，日常维护仅需定期检查花键副的润滑状态，补充润滑脂即可降低齿面磨损速率，延长整体传动组件的使用寿命。
