哈特夫阿亚拉马科鲁机械臂结构组件

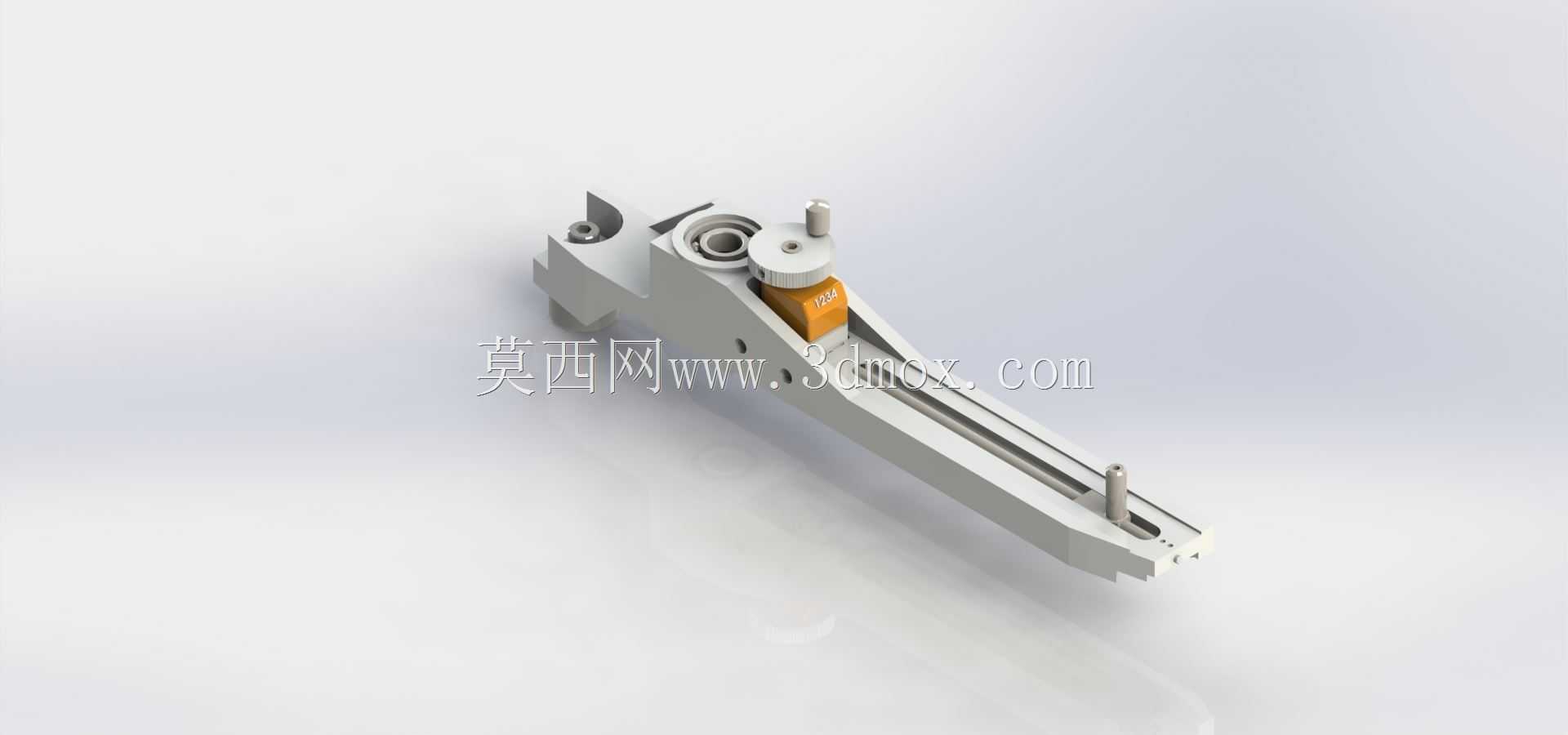

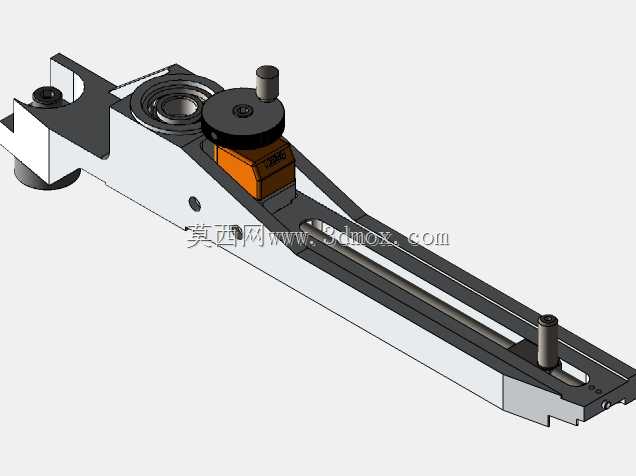

该结构组件属于长行程摆臂类执行构件，整体采用长臂式一体化铸铝基体设计，主体沿长度方向开设通长导向滑槽，滑槽截面为梯形限位结构，可配套滑动销实现沿臂身方向的直线位移约束，避免运行过程中出现径向窜动。臂身一端设置铰接安装座，座体集成同轴双轴承安装位，轴承位内孔预留卡簧槽与轴肩定位面，可直接压装深沟球轴承实现与固定基座的铰接连接，铰接端侧面预留锁紧螺孔，可安装限位顶丝调整铰接阻尼，适配不同摆动力矩的工况需求。臂身中部搭载可调式压合执行模块，模块通过导向柱与臂身预设的安装孔连接，导向柱配套压缩弹簧提供复位预紧力，模块端部设置聚氨酯压头，可在摆臂下压过程中提供柔性接触压力，避免刚性接触损伤被加工工件表面，压合模块的安装位置可沿臂身滑槽调整，通过侧面锁紧螺钉固定位置，适配不同工位的压合点位置需求。臂身末端设置定位销孔与安装平面，可根据实际工况加装夹爪、吸盘或者检测探头等末端执行件，拓展构件的使用场景。该构件主要应用于非标自动化生产线的工件移栽、压装定位工序，常见于3C产品组装线的小件搬运、汽配零件加工线的工序间转位，也可作为小型专用设备的摆臂执行单元使用。设计过程中优先考虑了构件的轻量化需求，臂身非受力区域做了减重槽处理，在保证整体抗弯强度的前提下降低了摆臂的转动惯量，提升摆臂启停阶段的响应速度，铰接端的轴承位采用同轴度公差0.02mm的设计要求，保证摆臂转动过程中无卡滞、无旷量，臂身滑槽的直线度公差控制在0.05mm/m范围内，保证滑动副运行顺畅。安装边界方面，铰接端安装座的中心距臂身末端的最大长度为210mm，铰接座的安装孔位间距为42mm，适配直径12mm的铰接销轴，臂身整体最大宽度为38mm，摆角范围可通过铰接端的限位块调整，常规工况下摆角范围为0-75度，压合模块的最大下压行程为12mm，可提供最大80N的柔性压合力。构件的所有外露棱边均做了R0.5的倒角处理，避免安装调试过程中划伤操作人员，压合模块的调节旋钮做了滚花处理，方便徒手调整预紧力，无需额外工具即可完成工位适配调整。
