立式支腿结构工业袋式除尘装置

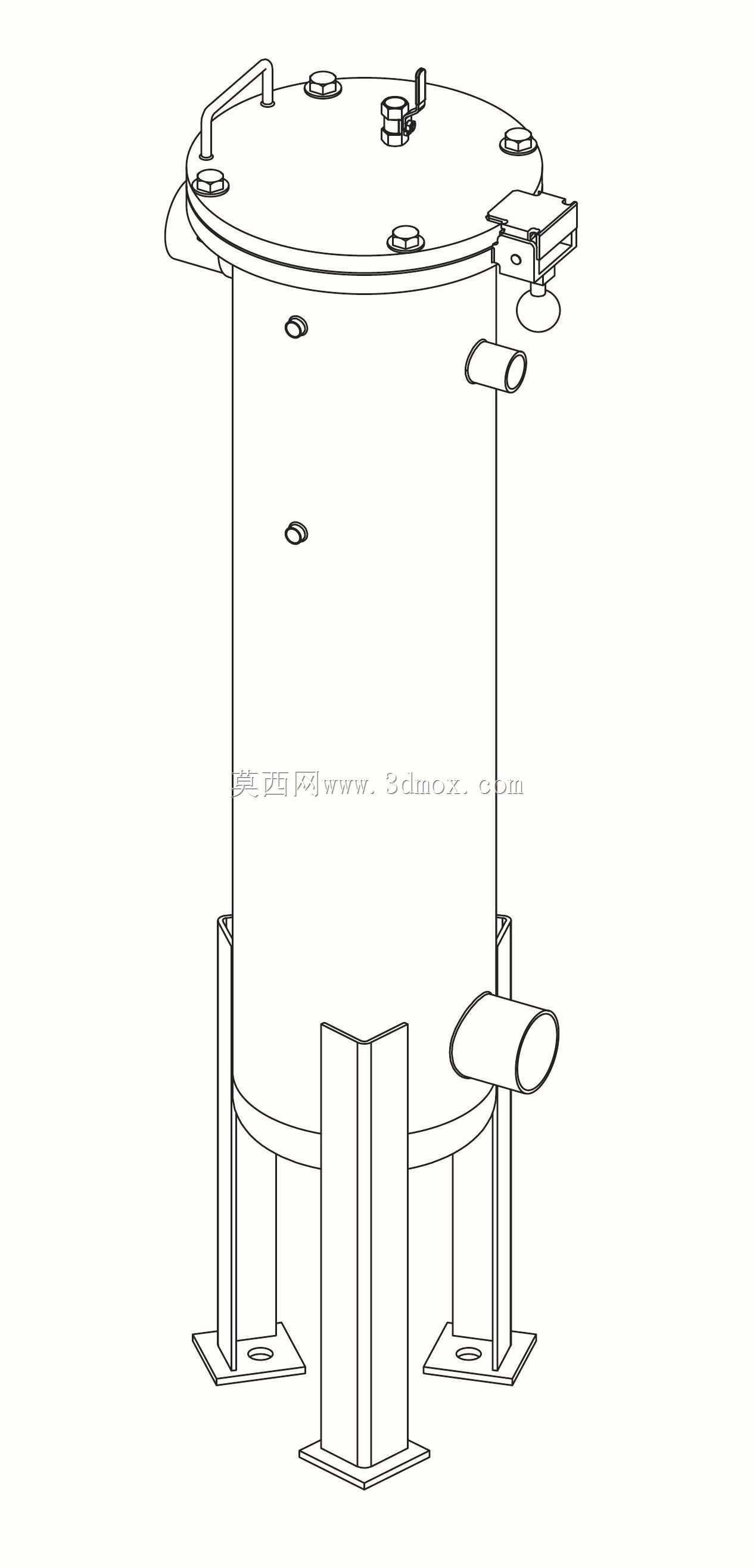

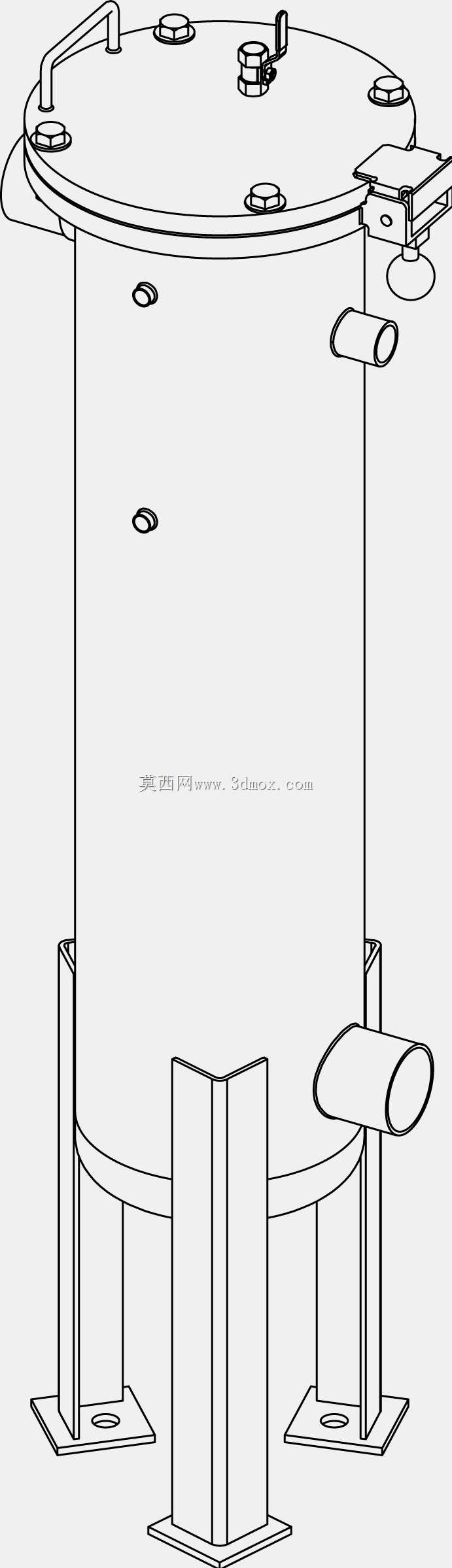

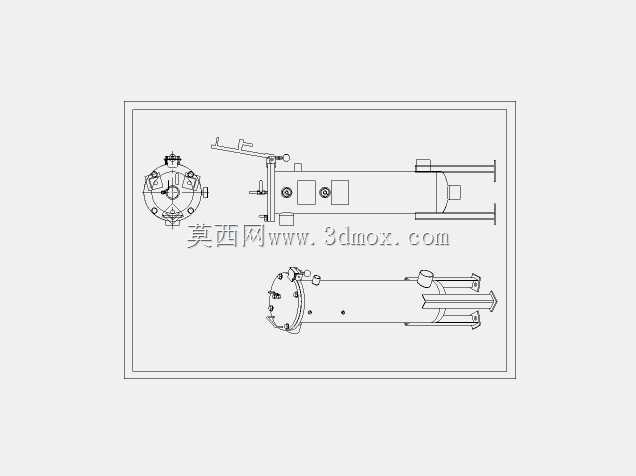

在木工加工车间、金属打磨工位、粉体物料输送工段这类持续产生悬浮粉尘的作业场景中，这类立式罐体结构的除尘装置是车间环保达标配置里的核心单元，区别于卧式除尘设备的大占地特性，该结构更适配厂房层高充足但地面安装空间局促的工况。从结构设计逻辑来看，整体采用立式圆柱罐体作为核心承载腔体，圆柱构型的优势在于内部滤袋布置时可沿圆周方向均匀排布，最大化利用腔体内部空间，同时圆柱壁面的承压表现优于方形腔体，应对含尘气流瞬时压力波动时的结构形变更小，无需额外增设过多加强筋即可满足常规工况的强度要求。罐体底部采用三支腿式支撑结构，支腿底部设计带安装孔的方形地脚板，安装时可通过膨胀螺栓直接与混凝土地面固定，支腿的高度预留了底部出灰口的操作空间，方便后期对接集灰桶或者输灰装置，避免清灰作业时需要额外抬高设备的麻烦。罐体顶部设计快开式检修压盖，搭配快拆锁紧结构，无需完全拆卸顶部螺栓即可开启，方便运维人员快速更换内部滤袋、检查喷吹清灰组件，顶部还预留了排气接口与压力检测接口，可直接对接后端排气管道或者压差检测装置，实时监控滤袋的堵塞状态。罐体侧壁上下分别设置进、出气接口，采用侧进侧出的气流走向，含尘气流从下部接口进入腔体后，流速因腔体扩容快速降低，大颗粒粉尘在重力作用下直接沉降至罐体底部锥段，减少对上部滤袋的冲刷磨损，经过滤袋过滤后的洁净气流从上部接口排出，实现气尘分离。设计时需要重点控制支腿的跨距与罐体直径的比例，避免设备运行时因气流脉动出现晃动，同时要核算罐体侧壁接口的伸出长度，预留足够的管道对接操作空间，避免安装时管道与支腿、地面出现干涉，罐体顶部的操作件高度也要控制在常规运维人员站立可及的范围，减少登高作业的风险。这类设备的过滤效用核心是通过滤料层的拦截、吸附作用，将含尘气流中的固体颗粒物截留在滤袋表面，洁净气流透过滤料排出，随着滤袋表面粉尘层厚度增加，设备阻力上升到设定阈值时，可通过配套的清灰机构抖落滤袋表面的积尘，让设备阻力回落至正常工作区间，维持稳定的处理风量，适配不同产尘浓度的作业场景，不管是间歇性产尘的打磨工位还是连续性产尘的粉体输送线，都可通过调整滤袋数量、滤料材质来匹配对应的处理需求。
