中型自行走剪叉式高空作业平台结构

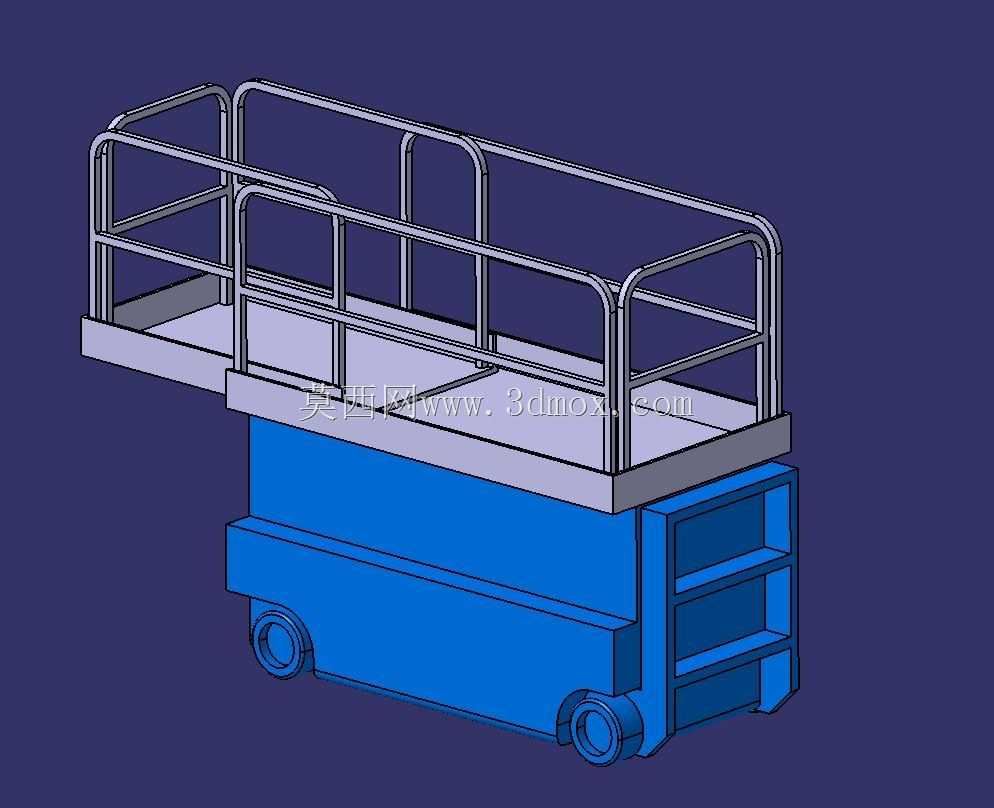

这款剪叉式高空作业设备的三维结构，还原了中型自行走剪叉平台的典型布局，在工业厂房运维、仓储货架高位理货、场馆内装施工、厂区管线检修这类室内受限空间高空作业场景中适配性极强。不同于大尺寸越野型剪叉平台，该款设备的底盘宽度控制在紧凑区间，可顺利通过标准厂房单开门、普通货运电梯轿厢，适配多层厂房内的转场作业需求，无需额外拆解转运。从结构设计逻辑来看，设备下部为集成式动力与行走舱体，内置驱动轮组、动力单元、液压泵站与配重结构，舱体侧面预留的格栅式开口既满足散热需求，也可作为日常检修的操作窗口，无需整体拆解舱罩即可完成常规滤芯更换、管路接头紧固等维保操作。上部作业平台四周设置了装配式管状护栏，护栏采用圆弧过渡处理，避免作业人员磕碰受伤，平台边缘的踢脚板结构可防止工具、小零件从高空坠落引发安全事故。剪叉臂组采用多层叠式剪叉结构，收缩状态下整机高度较低，可进入净高有限的夹层、地下车库区域作业，伸展后可覆盖常规工业厂房的高位作业区间，平台延伸段可小幅向外探出，能越过设备上方的遮挡结构靠近作业面，无需反复调整整机停靠位置。行走轮采用实心橡胶轮设计，不会对环氧地坪、瓷砖地面造成压痕损伤，适配室内精装场地的作业需求，底盘四周设置的接近感应结构，可在靠近障碍物时触发预警，避免狭窄通道内的剐蹭风险。在建模细节处理上，剪叉臂的铰接点位置预留了标准轴套安装位，液压油缸的安装支座与臂架的连接位置做了加强筋处理，可承受额定载荷下的交变应力，避免长期使用出现结构变形。平台护栏采用快拆式连接结构，可根据作业需求快速拆卸单侧护栏，适配靠近墙面、设备侧壁的近距离作业场景，底盘下部的支撑结构在设备停稳作业时可小幅伸出，增大支撑跨度，提升最大作业高度下的整机稳定性。该结构的尺寸边界完全贴合室内作业的通行限制，转场时无需额外辅助设备，操作人员在平台上即可完成行走、升降的全部操作，大幅提升小范围多点位高空作业的效率，剪叉臂的管路走线全部沿臂架内侧布置，避免升降过程中管路被挤压、剐蹭，延长液压管路的使用寿命。
