DRV8825步进电机驱动模块结构设计

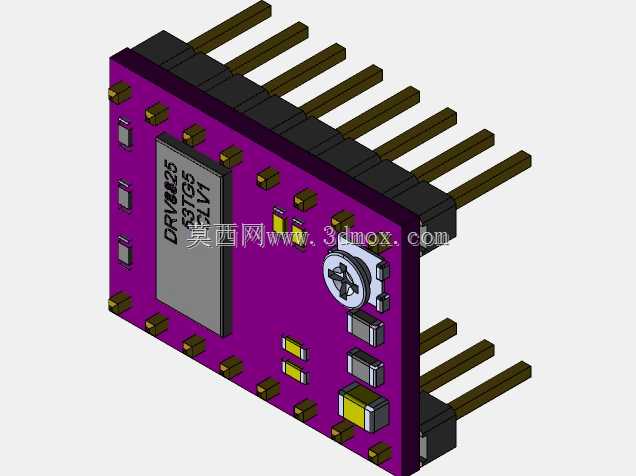

在桌面级3D打印机、小型数控雕刻机、自动化点胶工位这类对步进电机控制精度有要求的轻载自动化场景里，DRV8825驱动模块是承担脉冲信号转换、电机绕组电流输出的核心电子部件，建模时需要优先匹配实际安装场景的空间约束，避免后续整机装配时出现排针干涉、散热空间不足的问题。这款驱动模块采用双层紫油PCB作为载体，板载元件布局严格遵循实际量产版本的排布逻辑：主芯片位于板身中部偏左位置，周边搭配贴片电容、电阻完成电源滤波、信号调理的电路功能，板身右侧设置可调电位器，用于实际调试时调整输出电流阈值，匹配不同扭矩规格的42型步进电机的驱动需求。排针采用双侧直插设计，上下两排排针分别对应信号输入与电机绕组、电源输出端，排针伸出长度、引脚间距完全符合通用步进驱动的安装规范，可直接适配市面上绝大多数开源控制板的驱动插槽，不需要额外修改转接结构。建模过程中对板载元件的高度做了逐一还原：最高的直插排针高度、电位器调节旋钮的顶面高度、主芯片的塑封高度都做了1:1匹配，方便结构设计人员在做整机布局时预留足够的安装间隙，尤其是在多驱动并排安装的控制板仓内，可提前核算相邻驱动之间的安全距离，避免元件互相磕碰，同时也能为散热片的加装预留垂直空间。板身的安装孔位、边缘倒角都按照实物尺寸还原，PCB板厚采用常规工业控制板的标准厚度，排针的引脚粗细、焊盘位置都和实际生产的PCB文件对齐，既可以用于设备装配阶段的干涉检查，也能作为电子类教学场景里的结构展示模型，帮助入门的结构设计人员熟悉这类通用电子模块的安装边界。不同于纯外观展示的模型，这款建模内容还原了模块上所有会影响装配的结构特征，包括电位器的调节槽方向、排针的引脚排布顺序，设计人员在做整机布线时可以直接参考模型上的引脚位置规划走线方向，减少样机试制阶段的接线错误概率。在小型自动化设备的控制仓设计中，这类驱动模块通常是成排安装在主控板上，模型的尺寸精度直接影响到控制仓的内部净高设计，若模型尺寸偏差过大，很容易出现仓盖压到元件、散热空间不足导致驱动过热丢步的问题，因此建模时对每一个突出板面的元件都做了高度校核，确保装配仿真的结果能直接指导实际结构设计。
