色谱系统用三锥孔流量调节限流帽结构

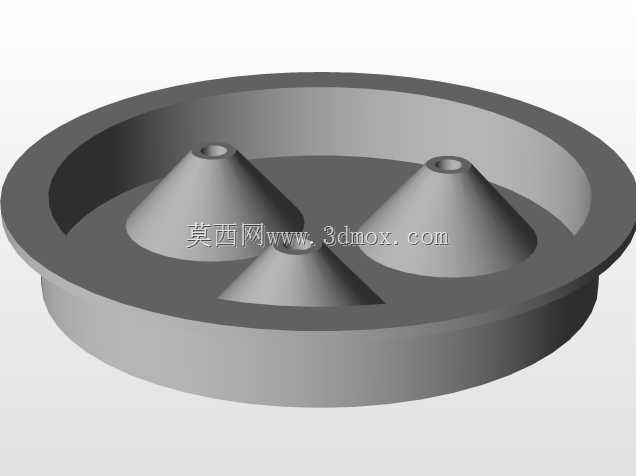

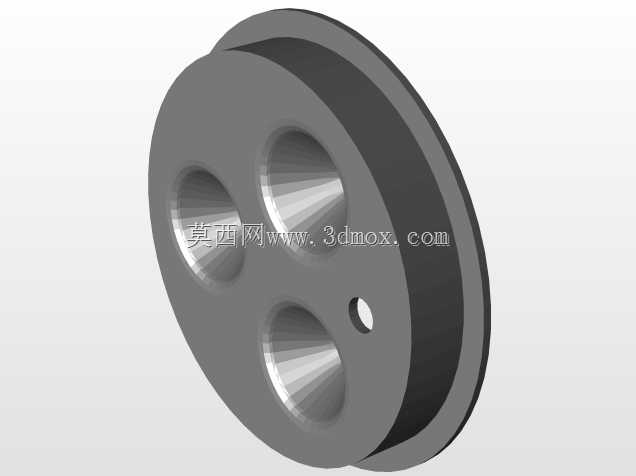

在液相色谱分析、流体喷雾控制类设备的流路末端，这类限流结构常被布置在喷雾喷嘴的上游侧，直接嵌入色谱柱的出口柱顶部位，承担着流阻调节与流场梳理的核心作用。从实际工况来看，色谱柱洗脱后的流体如果直接进入喷雾喷嘴，往往会因为柱端出口流速波动、流道截面突变产生紊流，不仅会让喷雾的液滴粒径分布变宽，还容易把柱端残留的微小固相污染物直接带入喷嘴内部，造成喷孔堵塞、喷雾角度偏移，直接影响后续检测信号的稳定性。这个限流帽的整体外形采用带环形围边的圆盘式结构，外圈的环形侧壁刚好可以卡入柱顶的安装沉台，安装时不需要额外的紧固件，依靠侧壁与柱顶内壁的小过盈配合就能实现轴向定位，安装边界完全匹配常规分析型色谱柱的柱顶接口尺寸，不会突出柱端平面影响后续喷嘴的对接精度。盘面均匀布置三个带中心通孔的锥形凸台，锥面的倾斜角度经过流场仿真优化，流体从柱端流出后会先接触锥面，顺着锥面的导向平缓汇入三个中心通孔，锥形结构可以避免流体在盘面形成滞流区，减少样品残留的风险。三个通孔的总通流面积经过精确计算，刚好可以把柱端出口的流体线速度降低到适配喷雾要求的区间，不会因为流阻过大造成柱压异常升高，也不会因为限流不足导致流速过快、喷雾雾化不充分。设计时特意把三个锥台的高度控制在环形围边的高度范围内，运输和安装过程中锥台不会受到外力磕碰，避免通孔变形影响通流精度；盘面与环形围边的连接处采用小圆角过渡，既可以减少注塑或者机加工时的应力集中，也能避免安装时锐边刮伤柱顶的密封垫圈。从流路功能来看，这个结构除了调节流速之外，三个锥孔的分流作用还能让流体在进入喷嘴前形成均匀的三路分流，减少单孔限流容易出现的射流偏斜问题，同时锥台之间的盘面空间可以对流体中携带的微小颗粒杂质形成初步的沉降拦截，大颗粒杂质会落在锥台之间的凹槽区域，不会直接冲入喷孔造成堵塞，相当于在柱端和喷嘴之间增加了一道简易的拦截屏障，延长喷嘴的维护周期。建模时需要重点保证三个锥孔的同轴度、通孔直径的尺寸公差，以及环形围边的圆度，这些尺寸偏差会直接影响实际安装后的密封效果和限流精度，如果围边圆度超差，安装后容易出现旁漏，部分流体不经过锥孔直接从缝隙流入喷嘴，就会失去限流和整流的作用；如果锥孔直径偏差过大，会造成实际流阻与设计值偏离，无法匹配系统要求的工作流速。
